Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DE LA RUEDA DE REPUESTO

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL REPOSACABEZAS ASIENTO TRASERO (con reposacabezas extraíble)

3. EXTRAIGA EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO CENTRAL

4. EXTRAIGA EL CONJUNTO DEL RESPALDO TRASERO DERECHO (con reposacabezas no extraíble)

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DEL RESPALDO TRASERO DERECHO (con reposacabezas extraíble)

Haga clic aquí

6. EXTRAIGA EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO

Haga clic aquí

7. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

Haga clic aquí

8. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

Haga clic aquí

9. EXTRAIGA EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

Haga clic aquí

10. EXTRAIGA EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

Haga clic aquí

11. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR INTERIOR DERECHO DEL TECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

Haga clic aquí

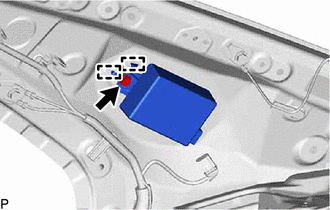

12. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE CONTROL DE LAS PUERTAS Y DEL SISTEMA DE SUPERVISIÓN DE LA PRESIÓN DE LOS NEUMÁTICOS (sin sistema de llave inteligente)

(a) Desconecte el conector.

(b) Extraiga el perno.

(c) Desenganche las 2 guías y extraiga el conjunto del receptor de control de las puertas y del sistema de supervisión de la presión de los neumáticos.

13. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE CONTROL DE LAS PUERTAS Y DEL SISTEMA DE SUPERVISIÓN DE LA PRESIÓN DE LOS NEUMÁTICOS (con sistema de llave inteligente)

(a) Desconecte el conector.

(b) Extraiga el perno.

(c) Desenganche las 2 guías y extraiga el conjunto del receptor del sistema de supervisión de la presión de los neumáticos y la llave eléctrica.

    Componentes

    InstalaciÓn
