Toyota Corolla Manual de Taller: Pila Del Transmisor (sin Sistema De Llave Inteligente)

Toyota Corolla Manual de Taller / Interior del vehículo / Cerradura De La Puerta / Pila Del Transmisor (sin Sistema De Llave Inteligente)

SustituciÓn

SUSTITUCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA TAPA DEL ALOJAMIENTO DEL TRANSMISOR

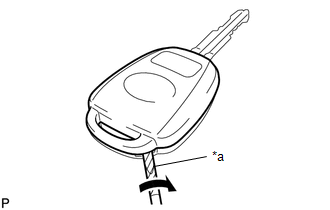

(a) Levante la tapa del alojamiento del transmisor haciendo palanca con un destornillador de precisión con la punta envuelta en cinta protectora.

AVISO:

No ejerza demasiada fuerza para sacar la tapa.

OBSERVACIÓN:

  • Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.
  • Abra la tapa del alojamiento del transmisor, como se muestra en la ilustración, de modo que no se caiga el botón.

*a

Cinta protectora

2. EXTRAIGA EL SUBCONJUNTO DE FIJACIÓN DEL MÓDULO DEL TRANSMISOR DE CONTROL DE LAS PUERTAS

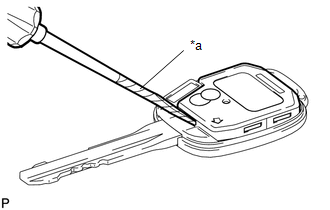

(a) Extraiga el subconjunto de fijación del módulo del transmisor de control de las puertas del alojamiento del transmisor haciendo palanca con un destornillador de precisión con la punta envuelta en cinta protectora.

AVISO:

Trate todos los componentes con sumo cuidado ya que se trata de piezas eléctricas delicadas.

OBSERVACIÓN:

  • Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.
  • Cuando extraiga el módulo, tenga cuidado de que no se caiga el botón.

*a

Cinta protectora

3. EXTRAIGA LA PILA DEL TRANSMISOR

(a) Con una moneda, gírelo como se indica en la ilustración, y retire la tapa de la pila del transmisor.

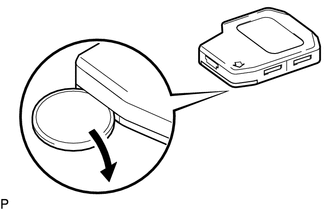

(b) Extraiga la pila del transmisor (pila de litio: CR2016).

AVISO:

  • No presione los terminales con los dedos.
  • No ejerza demasiada fuerza para sacar la pila del transmisor ya que los terminales podrían resultar dañados.
  • No toque la pila del transmisor con las manos mojadas. La humedad puede hacer que se oxide.
  • No toque ni mueva los componentes del interior del transmisor. Podría afectar al funcionamiento.
  • Cuando sustituya el transmisor de la batería, antes de comenzar una operación, elimine la electricidad estática que se ha formado en la carrocería tocando, por ejemplo, el transmisor eléctrico del vehículo para evitar que resulte dañado.

4. INSTALE LA PILA DEL TRANSMISOR

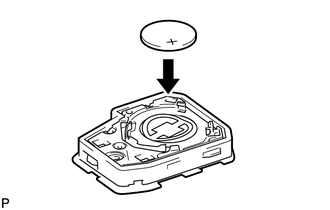

(a) Coloque una pila nueva del transmisor (batería de litio: CR2016) con el terminal positivo (+) hacia arriba, como indica la ilustración.

AVISO:

  • Tenga cuidado de no torcer el electrodo de la pila del transmisor durante la instalación.
  • Mantenga el interior de la tapa del alojamiento del transmisor sin polvo ni aceite.
  • Cuando sustituya el transmisor de la batería, antes de comenzar una operación, elimine la electricidad estática que se ha formado en la carrocería tocando, por ejemplo, el transmisor eléctrico del vehículo para evitar que resulte dañado.

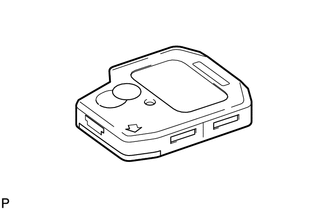

(b) Instale la tapa de la batería del transmisor.

5. INSTALE EL SUBCONJUNTO DE FIJACIÓN DEL MÓDULO DEL TRANSMISOR DE CONTROL DE LAS PUERTAS

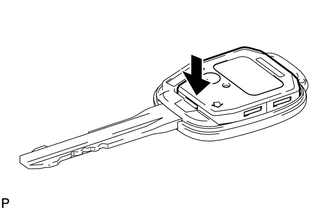

(a) Instale el subconjunto de fijación del módulo del transmisor de control de las puertas en el alojamiento del transmisor.

6. INSTALE LA TAPA DEL ALOJAMIENTO DEL TRANSMISOR

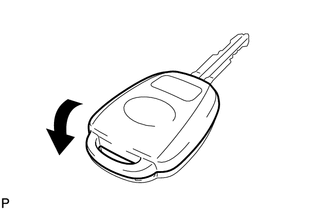

(a) Instale firmemente la cubierta en el alojamiento del transmisor.

    Pila Del Transmisor (con Sistema De Llave Inteligente)

    Receptor De Control De Las Puertas (con Sistema De Advertencia De La Presión De Los Neumáticos)
