Toyota Corolla Manual de Taller: Circuito del sensor de temperatura interior (B1411/11)

DESCRIPCIÓN

El termistor del enfriador (sensor de temperatura interior) está instalado en el panel de instrumentos para detectar la temperatura interior, la cual se utiliza para controlar el sistema del aire acondicionado. La resistencia del termistor del enfriador (sensor de temperatura interior) cambia en función de la temperatura del habitáculo. A medida que la temperatura disminuye, la resistencia aumenta. A medida que la temperatura aumenta, la resistencia disminuye.

El conjunto del sistema del amplificador del aire acondicionado aplica tensión (5 V) al termistor del enfriador (sensor de temperatura interior) y lee los cambios de tensión debidos a los cambios de resistencia del termistor del enfriador (sensor de temperatura interior).

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Memoria

B1411/11

Circuito del sensor de temperatura interior

Circuito abierto o cortocircuito en el sensor de temperatura interior

  • Termistor del enfriador (sensor de temperatura interior)
  • Mazo de cables o conector entre el termistor del enfriador (sensor de temperatura interior) y el conjunto del sistema del amplificador del aire acondicionado
  • Conjunto del amplificador del aire acondicionado

Memorizada

(4 seg. o más)*1

  • *1: El conjunto del amplificador del aire acondicionado memoriza este DTC si la avería se ha producido durante el período indicado entre paréntesis.

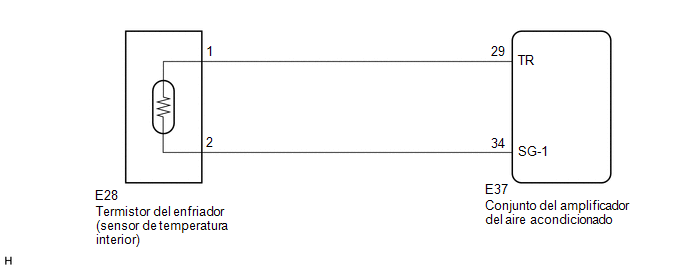

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Si la temperatura de la cabina es aproximadamente de -18.6°C (-1.48°F) o inferior, puede emitirse el DTC B1411/11 aunque el sistema esté en estado normal.

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON (Activado).

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical/Air Conditioner/Data List.

(e) Compruebe los valores en la siguiente tabla.

Body Electrical > Air Conditioner > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Room Temperature Sensor

Termistor del enfriador (sensor de temperatura interior)

Mín.: -6.50°C (20.30°F)

Máx.: 57.25°C (135.05°F)

Se visualiza la temperatura real del habitáculo

-

Body Electrical > Air Conditioner > Data List

Pantalla del tester

Room Temperature Sensor

OK:

La visualización es la especificada en la columna de condiciones normales.

Resultado:

Resultado

Vaya a

MAL

A

OK (Cuando la localización de averías coincide con la Tabla de síntomas de problemas)

B

OK (Cuando la localización de averías coincide con el DTC)

C

B

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

C

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

A

2.

INSPECCIONE EL TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR)

(a) Extraiga el termistor del enfriador (sensor de la temperatura interior).

Haga clic aquí

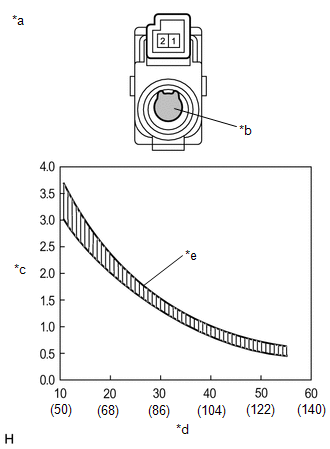

*a

Componente no conectado al mazo de cables

(Termistor del enfriador (sensor de temperatura interior))

*b

Pieza sensora

*c

Resistencia (kΩ)

*d

Temperatura (°C (°F))

*e

Rango permitido

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

10°C (50°F)

3.00 a 3.73 kΩ

1 - 2

15°C (59°F)

2.45 a 2.88 kΩ

1 - 2

20°C (68°F)

1.95 a 2.30 kΩ

1 - 2

25°C (77°F)

1.60 a 1.80 kΩ

1 - 2

30°C (86°F)

1.28 a 1.47 kΩ

1 - 2

35°C (95°F)

1.00 a 1.22 kΩ

1 - 2

40°C (104°F)

0.80 a 1.00 kΩ

1 - 2

45°C (113°F)

0.65 a 0.85 kΩ

1 - 2

50°C (122°F)

0.50 a 0.70 kΩ

1 - 2

55°C (131°F)

0.44 a 0.60 kΩ

1 - 2

60°C (140°F)

0.36 a 0.50 kΩ

AVISO:

  • Sujete el sensor solamente por su conector. Al tocar la parte de la detección puede modificarse el valor de la resistencia.
  • Durante el proceso de medición, la temperatura del sensor debe ser igual a la temperatura ambiente.

OBSERVACIÓN:

A medida que sube la temperatura, baja la resistencia (consulte la gráfica).

MAL

SUSTITUYA EL TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR)

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR) - CONJUNTO DEL SISTEMA DEL AMPLIFICADOR DEL AIRE ACONDICIONADO)

(a) Desconecte el conector E37 del conjunto del amplificador del aire acondicionado.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E37-29 (TR) - E28-1

Siempre

Inferior a 1 Ω

E37-34 (SG-1) - E28-2

Siempre

Inferior a 1 Ω

E37-29 (TR) - Masa de la carrocería

Siempre

10 kΩ o superior

E37-34 (SG-1) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
