Toyota Corolla Manual de Taller: ExtracciÓn

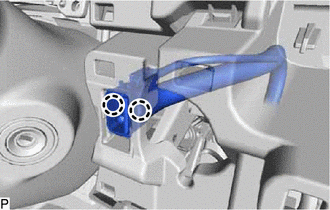

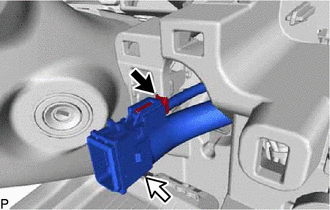

EXTRACCIÓN PROCEDIMIENTO 1. MEDIDAS DE PRECAUCIÓN (con sistema de llave inteligente) AVISO: Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo. Haga clic aquí 2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA (con sistema de llave inteligente) AVISO: Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable. Haga clic aquí 3. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPÓ N° 1 Haga clic aquí 4. EXTRAIGA EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS Haga clic aquí 5. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS Haga clic aquí 6. EXTRAIGA LA BASE DEL ORIFICIO DEL INTERRUPTOR N° 1 Haga clic aquí 7. EXTRAIGA EL TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR)
|
