INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL TERMISTOR DEL ENFRIADOR N° 1

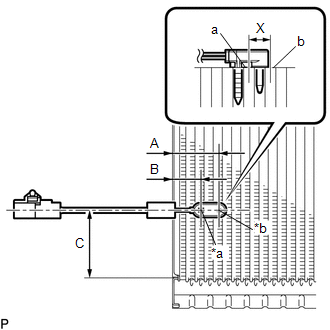

(a) Instale el termistor del enfriador n° 1 tal y como se muestra en la ilustración.

Posición de instalación:

Marca

Medida

A

34.3 mm (1.35 pulg.)

B

20.9 mm (0.823 pulg.)

C

50 mm (1.97 pulg.)

AVISO:

  • Inserte el termistor del enfriador n° 1 una sola vez porque, de lo contrario, no podrá fijarlo correctamente en la misma posición.
  • Si vuelve a utilizar subconjunto n° 1 del evaporador del enfriador, inserte el termistor del enfriador n° 1 en una fila junto a la que se ha utilizado previamente (X en la ilustración).
  • Tras insertar el termistor del enfriador n° 1, no aplique demasiada fuerza al cable.
  • Inserte directamente el termistor del enfriador n° 1 hasta que el borde de la caja de plástico "a" entre en contacto con el subconjunto n° 1 del evaporador del enfriador "b".

*a

Pieza fija

*b

Pieza del sensor

2. INSTALE EL SUBCONJUNTO DEL EVAPORADOR DEL ENFRIADOR N° 1

Haga clic aquí

3. INSTALE LA VÁLVULA DE EXPANSIÓN DEL ENFRIADOR

Haga clic aquí

4. INSTALE EL CONJUNTO DEL RADIADOR DEL AIRE ACONDICIONADO

Haga clic aquí
