Componentes

COMPONENTES

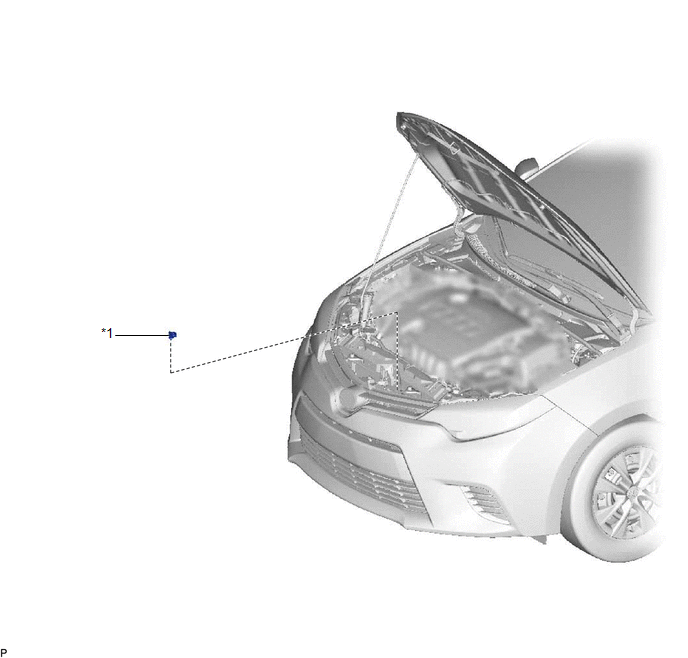

ILUSTRACIÓN

*1

CONJUNTO DEL TERMISTOR

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE TERMISTOR

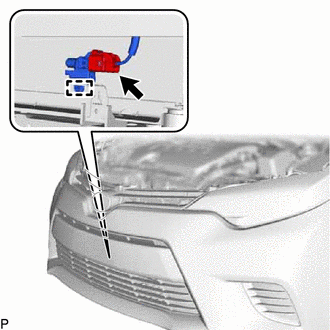

(a) Desenganche la abrazadera.

(b) Desconecte el conector para extraer el conjunto del termistor.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL TERMISTOR

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

10°C (50°F)

3.00 a 3.73 kΩ

1 - 2

15°C (59°F)

2.45 a 2.88 kΩ

1 - 2

20°C (68°F)

1.95 a 2.30 kΩ

1 - 2

25°C (77°F)

1.60 a 1.80 kΩ

1 - 2

30°C (86°F)

1.28 a 1.47 kΩ

1 - 2

35°C (95°F)

1.00 a 1.22 kΩ

1 - 2

40°C (104°F)

0.80 a 1.00 kΩ

1 - 2

45°C (113°F)

0.65 a 0.85 kΩ

1 - 2

50°C (122°F)

0.50 a 0.70 kΩ

1 - 2

55°C (131°F)

0.44 a 0.60 kΩ

1 - 2

60°C (140°F)

0.36 a 0.50 kΩ

AVISO:

  • Sujete el sensor solamente por su conector. Al tocar la parte de la detección puede modificarse el valor de la resistencia.
  • Durante el proceso de medición, la temperatura del sensor debe ser igual a la temperatura ambiente.

OBSERVACIÓN:

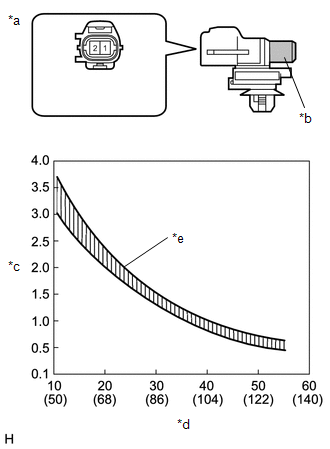

A medida que sube la temperatura, baja la resistencia (consulte la gráfica).

  • Si el resultado no es el especificado, sustituya el conjunto del termistor.

*a

Componente no conectado al mazo de cables

(Conjunto del termistor)

*b

Pieza sensora

*c

Resistencia (kΩ)

*d

Temperatura (°C (°F))

*e

Rango permitido

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL TERMISTOR

(a) Conecte el conector.

(b) Enganche la abrazadera e instale el conjunto del termistor.

    InstalaciÓn

    Sensor De Temperatura Del Evaporador Delantero
