Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACIÓN

Haga clic aquí

2. DESCONECTE LA MANGUERA DE DERIVACIÓN DE AGUA N° 2

Haga clic aquí

3. EXTRAIGA EL SOPORTE SUPERIOR DEL RADIADOR

Haga clic aquí

4. EXTRAIGA LA CUBIERTA DEL VENTILADOR N° 2

Haga clic aquí

5. EXTRAIGA EL SOPORTE DEL PUNTAL DEL CAPÓ

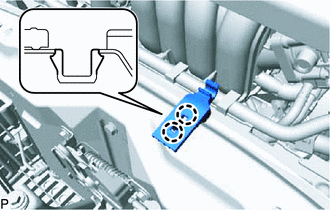

(a) Desenganche las 2 garras para extraer el soporte del puntal del capó.

6. DESCONECTE EL SUBCONJUNTO DE LA MANGUERA DE DESCARGA

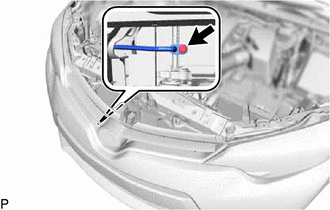

(a) Quite el perno y desconecte el subconjunto de la manguera de descarga del conjunto del condensador con acumulador.

(b) Quite la junta tórica del subconjunto de la manguera de descarga.

AVISO:

Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetren humedad y partículas extrañas.

7. DESCONECTE EL CONJUNTO DEL ACCESORIO Y EL TUBO DEL AIRE ACONDICIONADO

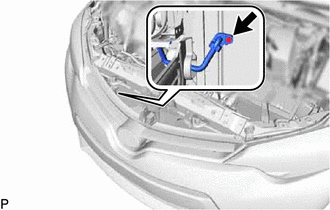

(a) Quite el perno y desconecte el conjunto del tubo del aire acondicionado y el accesorio del conjunto del condensador con acumulador.

(b) Extraiga la junta tórica del conjunto del accesorio y el tubo del aire acondicionado.

AVISO:

Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetren humedad y partículas extrañas.

8. EXTRAIGA EL CONJUNTO DEL CONDENSADOR CON ACUMULADOR

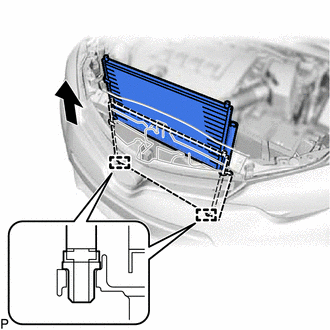

(a) Desenganche las 2 guías y extraiga el conjunto del condensador con acumulador de la forma indicada en la ilustración.

AVISO:

Tenga cuidado de no dañar el condensador ni el radiador al extraer el conjunto del condensador con acumulador.
