Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE EMBRAGUE MAGNÉTICO

(a) Coloque el compresor y el embrague magnético en un torno de banco entre placas de aluminio.

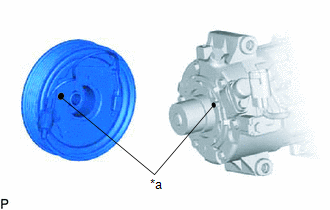

(b) Instale el estátor del embrague magnético con las piezas alineadas tal como se muestra en la ilustración.

*a

Marca de alineación

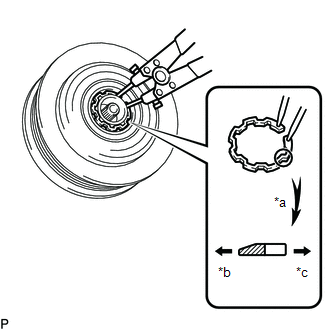

(c) Utilice un expansor de anillos para instalar un nuevo anillo de retención con el lado biselado hacia fuera.

*a

Lado biselado

*b

Interior

*c

Exterior

(d) Conecte el conector.

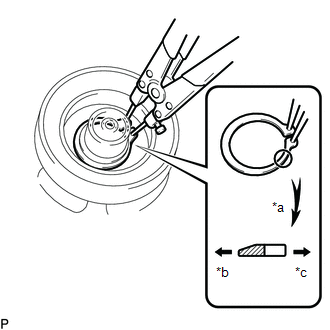

(e) Utilizando un expansor de anillos, instale el rotor del embrague magnético y un anillo de retención nuevo con el lado biselado hacia fuera.

AVISO:

Procure no dañar la cubierta del sello del cojinete al instalar el anillo de retención.

*a

Lado biselado

*b

Interior

*c

Exterior

(f) Instale las arandelas y el cubo del embrague magnético.

AVISO:

No cambie la combinación de las arandelas del embrague magnético utilizadas antes del desmontaje.

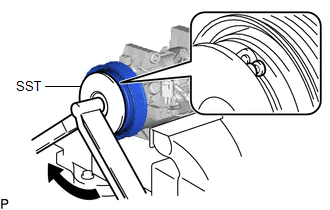

(g) Utilice la SST para sujetar el cubo del embrague magnético e instalar el perno.

SST: 09985-00270

Torque:

18 N·m {184 kgf·cm, 13 ft·lbf}

AVISO:

Compruebe que no hay materias extrañas o aceite en el cubo del embrague magnético, el perno y el eje del compresor.

2. COMPRUEBE LA HOLGURA DEL EMBRAGUE MAGNÉTICO

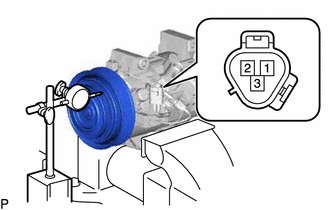

(a) Configure un indicador de cuadrante del cubo del embrague magnético.

(b) Conecte el cable positivo de la batería al terminal 3 del conector del embrague magnético y el cable negativo al cable de masa. Active y desactive el embrague magnético y mida la holgura.

Holgura estándar:

0.3 a 0.55 mm (0.0119 a 0.0216 pulg.)

Si el valor medido no se encuentra dentro del espacio libre estándar, extraiga el cubo del embrague magnético y ajuste la holgura con las arandelas del embrague magnético para obtener la holgura estándar.

Grosor de la arandela del embrague magnético:

0.1 mm (0.00394 pulg.)

0.3 mm (0.0118 pulg.)

0.5 mm (0.0197 pulg.)

AVISO:

Utilice como máximo 3 arandelas para ajustar el embrague magnético.

(c) Retire el compresor y el embrague magnético del torno de banco.

3. INSTALE EL SOPORTE DEL COMPRESOR DEL ENFRIADOR

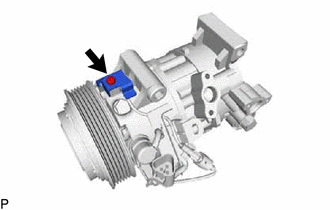

(a) Coloque el soporte del compresor del enfriador con el tornillo.

    InspecciÓn

    InstalaciÓn
