EXTRACCIÓN

PROCEDIMIENTO

1. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACIÓN

Haga clic aquí

2. EXTRAIGA LA CORREA TRAPEZOIDAL RANURADA

Haga clic aquí

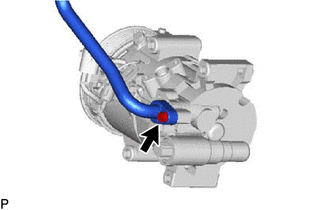

3. DESCONECTE EL SUBCONJUNTO DE LA MANGUERA DE DESCARGA

(a) Quite el perno y desconecte el subconjunto de la manguera de descarga del compresor y del embrague magnético.

(b) Quite la junta tórica del subconjunto de la manguera de descarga.

AVISO:

Selle la abertura de las piezas desconectadas con cinta de vinilo para evitar que penetre humedad y partículas extrañas.

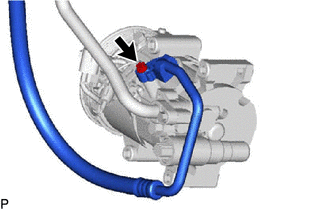

4. DESCONECTE EL SUBCONJUNTO DE LA MANGUERA DE ASPIRACIÓN

(a) Quite el perno y desconecte el subconjunto de la manguera de aspiración del compresor y del embrague magnético.

(b) Quite la junta tórica del subconjunto de la manguera de aspiración.

AVISO:

Selle la abertura de las piezas desconectadas con cinta de vinilo para evitar que penetre humedad y partículas extrañas.

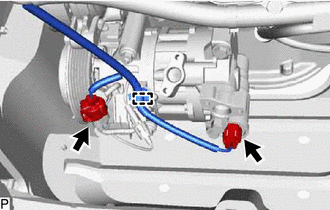

5. EXTRAIGA EL COMPRESOR Y EL EMBRAGUE MAGNÉTICO

(a) Desconecte los 2 conectores.

(b) Desenganche la abrazadera.

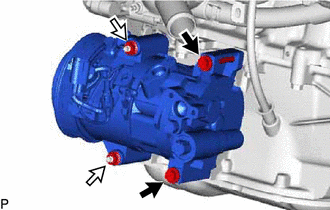

(c) Quite los 2 pernos y las 2 tuercas.

	Perno
	Tuerca

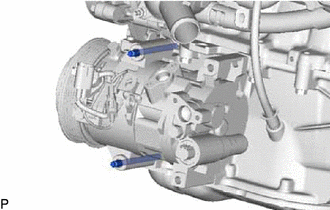

(d) Extraiga los 2 espárragos prisioneros con una llave de cubo "TORX" E8.

(e) Extraiga el compresor y el embrague magnético.
