Toyota Corolla Manual de Taller: Amplificador Del Aire Acondicionado

Componentes

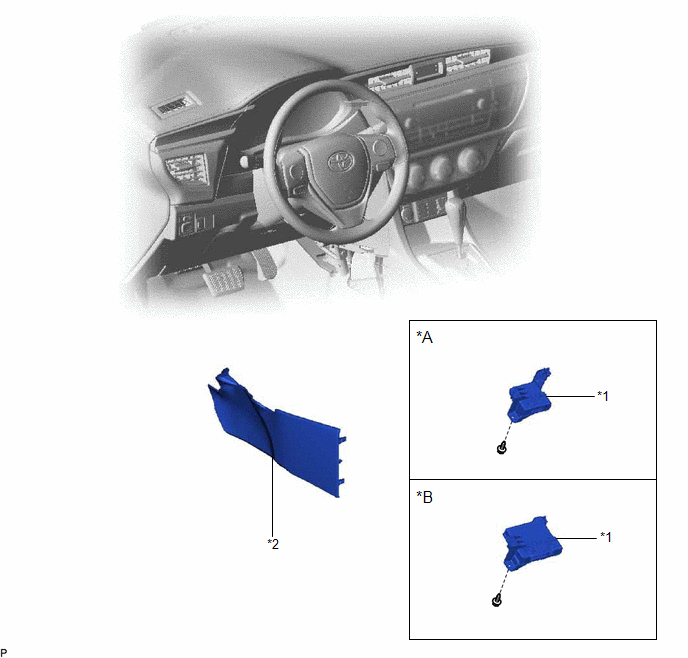

COMPONENTES

ILUSTRACIÓN

*A

Para sistema de aire acondicionado manual

*B

Para sistema de aire acondicionado automático

*1

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

*2

ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 1

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 1

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO (para sistema de aire acondicionado manual)

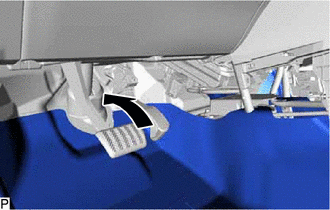

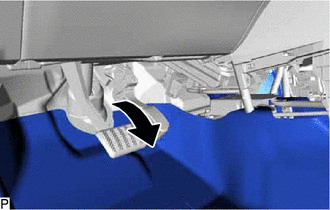

(a) Gire el conjunto de la moqueta del piso delantero tal y como se muestra en la ilustración.

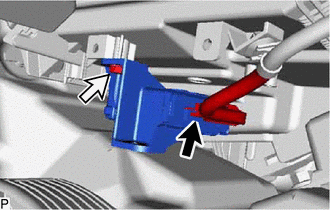

(b) Desconecte el conector.

(c) Quite el tornillo.

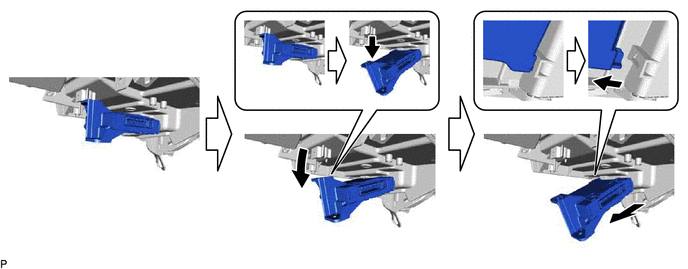

(d) Extraiga el conjunto del amplificador del aire acondicionado como se indica en la ilustración.

3. EXTRAIGA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO (para sistema de aire acondicionado automático)

(a) Gire el conjunto de la moqueta del piso delantero tal y como se muestra en la ilustración.

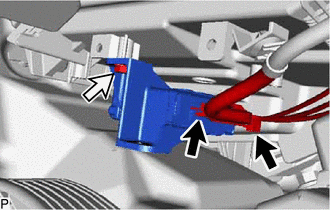

(b) Desconecte los 2 conectores.

(c) Quite el tornillo.

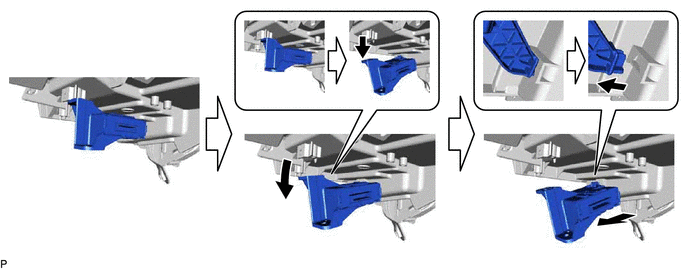

(d) Extraiga el conjunto del amplificador del aire acondicionado como se indica en la ilustración.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO (para sistema de aire acondicionado manual)

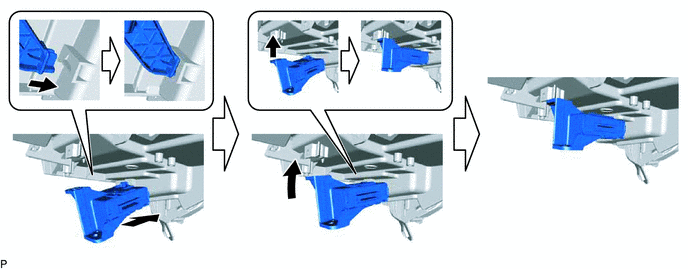

(a) Instale provisionalmente el conjunto del amplificador del aire acondicionado como se indica en la ilustración.

(b) Instale el conjunto del amplificador del aire acondicionado con el tornillo.

(c) Conecte el conector.

(d) Instale el conjunto de la moqueta delantera del piso en su posición original tal como se muestra en la ilustración.

2. COLOQUE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO (para sistema de aire acondicionado automático)

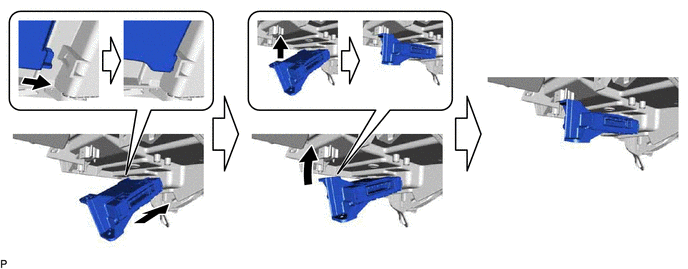

(a) Instale provisionalmente el conjunto del amplificador del aire acondicionado como se indica en la ilustración.

(b) Instale el conjunto del amplificador del aire acondicionado con el tornillo.

(c) Conecte los 2 conectores.

(d) Instale el conjunto de la moqueta delantera del piso en su posición original tal como se muestra en la ilustración.

3. INSTALE EL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 1

Haga clic aquí
