COMPROBACIÓN DEL FUNCIONAMIENTO

INSPECCIONE EL TERMOSTATO DEL CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO IZQUIERDO (para fabricación TMMMS)

(a) Extraiga el conjunto izquierdo de la calefacción del cojín de los asientos delanteros.

Haga clic aquí

(b) Extraiga el conjunto de la calefacción del respaldo del asiento delantero izquierdo.

Haga clic aquí

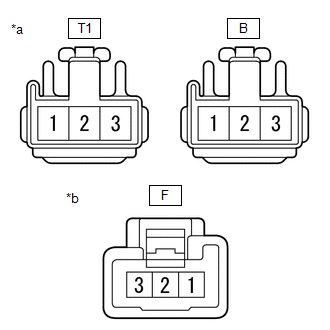

(c) Conecte los conectores B del conjunto de la calefacción del cojín del asiento delantero izquierdo y F del conjunto de la calefacción del respaldo del asiento delantero izquierdo.

*a

Componente no conectado al mazo de cables

(Conjunto de calefacción del cojín del asiento delantero izquierdo)

*b

Componente no conectado al mazo de cables

(Conjunto de la calefacción del respaldo del asiento delantero izquierdo)

(d) Aplique tensión de la batería y compruebe el funcionamiento de la calefacción de los asientos delanteros, como se muestra en la tabla siguiente.

AVISO:

Para evitar el sobrecalentamiento de la calefacción del asiento delantero, asegúrese de desconectar la batería de la calefacción del asiento delantero inmediatamente después de haber realizado la inspección.

OK:

Conexión de la batería

Valor especificado

Terminal positivo (+) de la batería → Terminal T1-1

Temperatura de la calefacción de los asientos delanteros 36 a 46°C (96 a 114°F)

Negativo de la batería (-) → terminales T1-2 y T1-3

INSPECCIONE EL TERMOSTATO DEL CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO DERECHO (para fabricación TMMMS)

(a) Extraiga el conjunto derecho de la calefacción del cojín de los asientos delanteros.

Haga clic aquí

(b) Extraiga el conjunto de la calefacción del respaldo del asiento delantero derecho.

Haga clic aquí

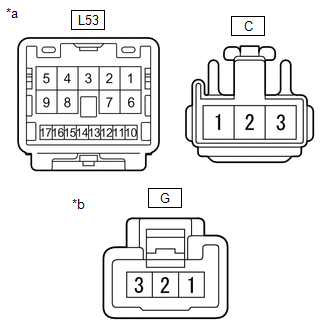

(c) Conecte los conectores C del conjunto de la calefacción del cojín del asiento delantero derecho y G del conjunto de la calefacción del respaldo del asiento delantero derecho.

*a

Componente no conectado al mazo de cables

(Conjunto de calefacción del cojín del asiento delantero derecho)

*b

Componente no conectado al mazo de cables

(Conjunto de la calefacción del respaldo del asiento delantero derecho)

(d) Aplique tensión de la batería y compruebe el funcionamiento de la calefacción de los asientos delanteros, como se muestra en la tabla siguiente.

AVISO:

Para evitar el sobrecalentamiento de la calefacción del asiento delantero, asegúrese de desconectar la batería de la calefacción del asiento delantero inmediatamente después de haber realizado la inspección.

OK:

Conexión de la batería

Valor especificado

Terminal positivo (+) de la batería → Terminal L53-3

Temperatura de la calefacción de los asientos delanteros 36 a 46°C (96 a 114°F)

Negativo de la batería (-) → terminal L53-2 y L53-7

INSPECCIONE EL TERMOSTATO DEL CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO IZQUIERDO (para fabricación TMMC)

(a) Extraiga el conjunto izquierdo de la calefacción del cojín de los asientos delanteros.

Para asiento manual: Haga clic aquí

Para asiento eléctrico: Haga clic aquí

(b) Extraiga el conjunto de la calefacción del respaldo del asiento delantero izquierdo.

Para asiento manual: Haga clic aquí

Para asiento eléctrico: Haga clic aquí

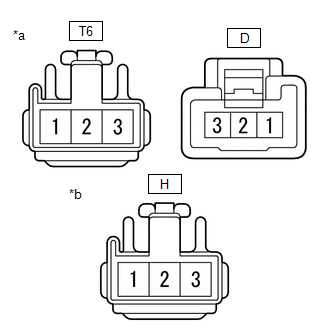

(c) Conecte los conectores D del conjunto de la calefacción del cojín del asiento delantero izquierdo y H del conjunto de la calefacción del respaldo del asiento delantero izquierdo.

*a

Componente no conectado al mazo de cables

(Conjunto de calefacción del cojín del asiento delantero izquierdo)

*b

Componente no conectado al mazo de cables

(Conjunto de la calefacción del respaldo del asiento delantero izquierdo)

(d) Aplique tensión de la batería y compruebe el funcionamiento de la calefacción de los asientos delanteros, como se muestra en la tabla siguiente.

AVISO:

Para evitar el sobrecalentamiento de la calefacción del asiento delantero, asegúrese de desconectar la batería de la calefacción del asiento delantero inmediatamente después de haber realizado la inspección.

OK:

Conexión de la batería

Valor especificado

Terminal positivo (+) de la batería → Terminal T6-3

Temperatura de la calefacción de los asientos delanteros 36 a 42°C (96 a 107°F)

Negativo de la batería (-) → terminales T6-1 y T6-2

INSPECCIONE EL TERMOSTATO DEL CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO DERECHO (para fabricación TMMC)

(a) Extraiga el conjunto derecho de la calefacción del cojín de los asientos delanteros.

Para asiento manual: Haga clic aquí

Para asiento eléctrico: Haga clic aquí

(b) Extraiga el conjunto de la calefacción del respaldo del asiento delantero derecho.

Para asiento manual: Haga clic aquí

Para asiento eléctrico: Haga clic aquí

(c) Conecte los conectores E del conjunto de la calefacción del cojín del asiento delantero derecho e I del conjunto de la calefacción del respaldo del asiento delantero derecho.

*a

Componente no conectado al mazo de cables

(Conjunto de calefacción del cojín del asiento delantero derecho)

*b

Componente no conectado al mazo de cables

(Conjunto de la calefacción del respaldo del asiento delantero derecho)

(d) Aplique tensión de la batería y compruebe el funcionamiento de la calefacción de los asientos delanteros, como se muestra en la tabla siguiente.

AVISO:

Para evitar el sobrecalentamiento de la calefacción del asiento delantero, asegúrese de desconectar la batería de la calefacción del asiento delantero inmediatamente después de haber realizado la inspección.

OK:

Conexión de la batería

Valor especificado

Terminal positivo (+) de la batería → Terminal S9-3

Temperatura de la calefacción de los asientos delanteros 36 a 42°C (96 a 107°F)

Negativo de la batería (-) → terminal S9-1 y S9-2
