DESCRIPCIÓN
Elemento detectado
|
Síntoma
|
Área afectada
|
Modo de interrupción de la comunicación del conjunto del receptor de
radio
|
Se cumple alguna de las condiciones siguientes:
|
- Conector o línea secundaria del conjunto del receptor de radio y
pantalla
- Circuito de la fuente de alimentación del conjunto del receptor
de radio y pantalla
- Circuito de masa del conjunto del receptor de radio y pantalla
- Conjunto del receptor de radio y pantalla
|
DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
OBSERVACIÓN:
- Si se acciona el interruptor de encendido, cualquier otro interruptor o
alguna de las puertas, se activa la ECU correspondiente y la comunicación del
sensor en la CAN. Dicha comunicación provocará una variación en la resistencia.
- Incluso una vez borrados los DTC, si se vuelve a memorizar un DTC tras conducir
el vehículo durante un tiempo la avería puede estar causada por la vibración
del mismo. En ese caso, la agitación de las ECU o el mazo de cables mientras
se realiza la siguiente inspección puede ayudar a determinar la causa de la
avería.
PROCEDIMIENTO
1.
|
COMPRUEBE SI HAY UN CIRCUITO ABIERTO EN LA LÍNEA BUS DE CAN (LÍNEA SECUNDARIA
DEL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA)
|
(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desconecte el conector E29 del conjunto del receptor de radio y pantalla.
|
|
*a
|
Vista frontal del conector del mazo de cables
(al conjunto del receptor de radio y pantalla)
|
|
|
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester
|
Estado
|
Valor especificado
|
E29-9 (CANH) - E29-10 (CANL)
|
Cable desconectado del terminal negativo (-) de la batería.
|
54 a 69 Ω
|
MAL |
|
REPARE O SUSTITUYA EL CONECTOR O LA LÍNEA SECUNDARIA DE CAN (CONJUNTO
DEL RECEPTOR DE RADIO Y PANTALLA)
|
OK |
|
|
2.
|
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DE LA FUENTE DE
ALIMENTACIÓN)
|

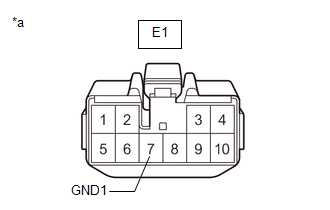

(a) Desconecte el conector E1 del conjunto del receptor de radio y pantalla.
|
|
*a
|
Vista frontal del conector del mazo de cables
(al conjunto del receptor de radio y pantalla)
|
|
|
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester
|
Estado
|
Valor especificado
|
E1-7 (GND1) - Masa de la carrocería
|
Cable desconectado del terminal negativo (-) de la batería.
|
Inferior a 1 Ω
|
(c) Conecte otra vez el cable al terminal negativo (-) de la batería.
(d) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
Conexión del tester
|
Estado
|
Valor especificado
|
E1-3 (ACC1) - Masa de la carrocería
|
Interruptor de encendido en posición ACC
|
11 a 14 V
|
E1-4 (+B1) - Masa de la carrocería
|
Siempre
|
11 a 14 V
|
E29-1 (IG) - Masa de la carrocería
|
Interruptor de encendido en posición ON
|
11 a 14 V
|
|
|
*a
|
Vista frontal del conector del mazo de cables
(al conjunto del receptor de radio y pantalla)
|
|
|
MAL |
|
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO DE LA FUENTE
DE ALIMENTACIÓN)
|
|
