Toyota Corolla Manual de Taller: Modo de parada de la comunicación de la ECU de certificación

DESCRIPCIÓN

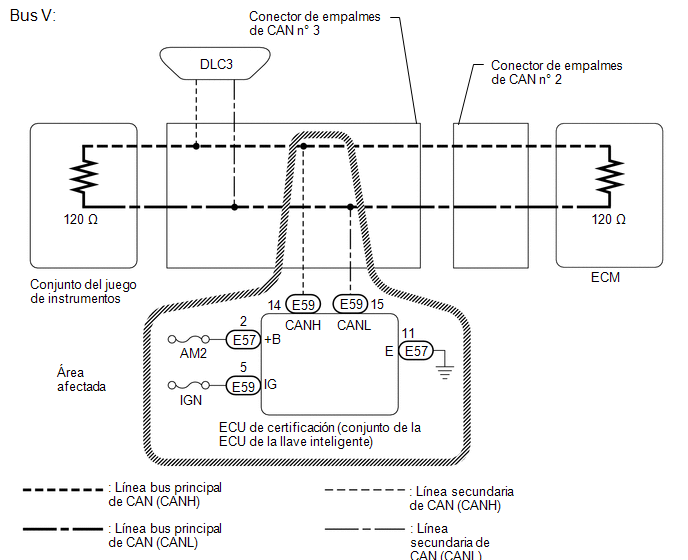

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

• Antes de medir la resistencia del bus de CAN, gire el interruptor de encendido a la posición OFF y deje el vehículo durante al menos 1 minuto sin utilizar la llave, interruptores ni abrir o cerrar las puertas. A continuación, desconecte el cable del terminal negativo (-) de la batería y deje el vehículo durante al menos 1 minuto antes de medir la resistencia.
• Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

  Haga clic aquí

• Debido a que el orden del diagnóstico es importante para el diagnóstico correcto, asegúrese de comenzar la localización de averías consultando la sección Cómo proceder con la localización de averías cuando se emiten DTC relacionados con el sistema de comunicación CAN.

  Haga clic aquí

• Tras efectuar las reparaciones, lleve a cabo el procedimiento de comprobación de DTC y confirme que no se vuelvan a emitir los DTC.
• Procedimiento de comprobación de DTC: Coloque el interruptor de encendido en la posición ON y espere al menos 20 segundos.
• Después de la reparación, lleve a cabo la comprobación del bus de CAN y asegúrese de que se visualicen todas las ECU y todos los sensores conectados al sistema de comunicación CAN.

  Haga clic aquí

• Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

OBSERVACIÓN:

• Si se acciona el interruptor de encendido, cualquier otro interruptor o alguna de las puertas, se activa la ECU correspondiente y la comunicación del sensor en la CAN. Dicha comunicación provocará una variación en la resistencia.
• Incluso una vez borrados los DTC, si se vuelve a memorizar un DTC tras conducir el vehículo durante un tiempo la avería puede estar causada por la vibración del mismo. En ese caso, la agitación de las ECU o el mazo de cables mientras se realiza la siguiente inspección puede ayudar a determinar la causa de la avería.

PROCEDIMIENTO

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector E59 de la ECU de certificación (conjunto de la ECU de la llave inteligente).

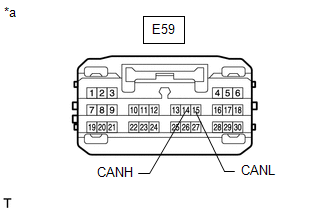

*a Vista frontal del conector del mazo de cables (a la ECU de certificación (conjunto de la ECU de la llave inteligente))

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

MAL

REPARE O SUSTITUYA EL CABLE SECUNDARIO O EL CONECTOR BUS DE CAN (ECU DE CERTIFICACIÓN [CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE])

OK

(a) Desconecte el conector E57 de la ECU de certificación (conjunto de la ECU de la llave inteligente).

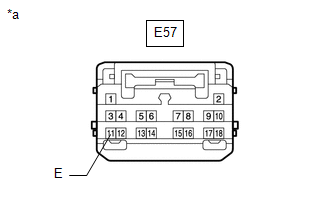

*a Vista frontal del conector del mazo de cables (a la ECU de certificación (conjunto de la ECU de la llave inteligente))

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

(c) Conecte otra vez el cable al terminal negativo (-) de la batería.

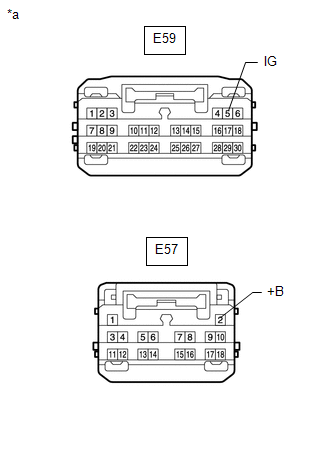

(d) Mida la tensión según los valores de la siguiente tabla. Tensión estándar: Conexión del tester Estado Valor especificado E57-2 (+B) - Masa de la carrocería Siempre 11 a 14 V E59-5 (IG) - Masa de la carrocería Interruptor de encendido en posición ON 11 a 14 V

*a Vista frontal del conector del mazo de cables (a la ECU de certificación (conjunto de la ECU de la llave inteligente))

OK

SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACIÓN)
