Toyota Corolla Manual de Taller: CÓmo Proceder A La LocalizaciÓn De AverÍas

PRECAUCIÓN / AVISO / OBSERVACIÓN

MEDIDAS DE PRECAUCIÓN PARA LA LOCALIZACIÓN DE AVERÍAS

AVISO:

• Debido a que el orden del diagnóstico es importante para el diagnóstico correcto, asegúrese de comenzar la localización de averías consultando la sección Cómo proceder con la localización de averías cuando se emiten DTC relacionados con el sistema de comunicación CAN.
• Si se produce una avería en el sistema de comunicación CAN, compruebe la presión de contacto de los terminales de los conectores, ya que una presión de contacto insuficiente podría ser la causa.

  Haga clic aquí

• Consulte el sistema de diagnóstico para los DTC del sistema de comunicación CAN.
• Consulte la localización de averías de cada sistema si no se emiten DTC relacionados con el sistema de comunicación CAN.
• Antes de medir la resistencia del bus de CAN, gire el interruptor de encendido a la posición OFF y deje el vehículo durante al menos 1 minuto sin utilizar la llave, interruptores ni abrir o cerrar las puertas. A continuación, desconecte el cable del terminal negativo (-) de la batería y deje el vehículo durante al menos 1 minuto antes de medir la resistencia.
• Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

  Haga clic aquí

(a) Se emiten los DTC de comunicación para las averías del bus principal de CAN y línea secundaria de CAN, así como para las averías internas o averías de la fuente de alimentación de las ECU o sensores de los sistemas que utilizan la comunicación CAN. Por lo tanto, si se emiten los DTC para averías internas o averías de la fuente de alimentación de los sistemas correspondientes al mismo tiempo que los DTC de comunicación CAN, realice la localización de averías de acuerdo con los DTC de averías internas o averías de la fuente de alimentación.

(b) Se puede comprobar la existencia de averías en los circuitos del bus principal del bus V y línea secundaria del DLC3 mediante la inspección en los terminales del DLC3 con un tester eléctrico.

AVISO:

• Al realizar la inspección en el conector DLC3, no conecte el tester directamente en los terminales. En cambio, realice la conexión con los cables de servicio.
• No es posible realizar desde el DLC3 inspecciones de circuito abierto en una línea secundaria de una ECU o sensor o inspecciones para buses que no sea el bus V.

(c) Puede comprobarse un circuito abierto una línea secundaria de ECU o sensores que están conectados al bus principal de la ECU mediante una comprobación del bus de CAN con el Techstream. (Este inspección puede realizarse cuando las líneas del bus principal del bus V y secundarias del DLC3 funcionan normalmente).

(d) Si el bus V tenía un error de comunicación, se puede determinar la ECU o sensor probable para el que se detuvo la comunicación mediante la combinación de los DTC emitidos (DTC que comienzan con U).

(e) Cuando se detecta un circuito abierto, antes de desconectar los conectores relacionados para la inspección, presione el conector para comprobar que no esté flojo o desconectado.

(f) Cuando se desconecte un conector, compruebe que los terminales y el conector no estén agrietados, deformados o corroídos.

PROCEDIMIENTO

OBSERVACIÓN:

• Si el interruptor de encendido se puede colocar en la posición ON (el modo de alimentación se puede cambiar a la posición ON) cuando se lleva el vehículo al taller de reparación, compruebe si existen DTC e inspeccione de inmediato la iluminación de los indicadores del conjunto del juego de instrumentos y el funcionamiento básico correcto del vehículo (por ejemplo, el funcionamiento de la dirección).
• No coloque el interruptor de encendido en la posición OFF hasta que no se finalice la inspección del vehículo, dado que algunas funciones a prueba de fallos se cancelan cuando se coloca el interruptor de encendido en la posición OFF.
• Si el interruptor de encendido no se puede colocar en ON (el modo de alimentación no puede cambiarse a ON) cuando se lleva el vehículo al taller de reparación, mida la tensión de la batería. Si la tensión es inferior a 11 V, vuelva a cargar la batería o sustitúyala antes de realizar la locación de averías.
• Si el interruptor de encendido no puede colocarse en la posición ON a pesar de que la tensión de la batería es normal, repare esta avería antes de realizar la localización de averías.

  Haga clic aquí

SIGUIENTE

OBSERVACIÓN:

• Durante la localización de averías, compruebe si se han identificado con precisión los síntomas del problema. Para obtener una estimación precisa, es necesario descartar las ideas preconcebidas. Para comprender correctamente los síntomas de problemas, es muy importante la información del cliente sobre las particularidades y el momento en que éstos tuvieron lugar.
• Pregunte al cliente si el vehículo está/estaba equipado con dispositivos adicionales como un dispositivo antirrobo o pantalla. (Si éste es el caso, explique al cliente que se extraerán los dispositivos adicionales antes de realizar la locación de averías, debido a que no es posible comprobar de forma correcta la avería).

(a) Resulta útil para confirmar los síntomas del problema y las condiciones en las se estaba utilizando el vehículo en el momento que ocurrió una avería. Esto ayuda a reducir las posibles piezas averiadas.

OBSERVACIÓN:

• ¿Qué parte ha resultado afectada? (sistema, pieza o indicador de advertencia del medidor)
• ¿Qué ocurrió? (información detallada sobre la avería)
• ¿Cuándo? (fecha y hora, frecuencia y reincidencia)
• ¿Bajo qué situación ocurrió el problema? (estado de conducción y funcionamiento en el momento que ocurrió el problema y clima)
• Tipo o estado de la carretera (ciudad, suburbios, carretera pavimentada, carretera no pavimentada, autopista, etc.)
• Condiciones de retorno (lo que hace que el vehículo vuelve a la normalidad; por ejemplo, que se apague el interruptor de encendido)

*: para tipo de LCD de puntos

SIGUIENTE

OBSERVACIÓN:

Lea el manual del usuario del Techstream antes de usarlo.

Haga clic aquí

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Compruebe que el Techstream y las ECU se comuniquen con el interruptor de encendido en posición ON.

OBSERVACIÓN:

• Si no es posible que establezcan comunicación, la pantalla del Techstream indicará un error.
• Si la comunicación entre el Techstream y las ECU no es posible, el Techstream o el vehículo presenta una avería.
• Cuando la comunicación entre el Techstream y el vehículo no sea posible, pero puede establecerse cuando se conecta el Techstream a otro vehículo, el vehículo está averiado. Inspecciones las líneas secundarias de CANH y CANL del DLC3 y los circuitos de la fuente de alimentación de la ECU (en este caso, realice en primer lugar los pasos 7 a 9). Además, compruebe que el terminal BAT del DLC3 reciba la tensión de la batería (11 V o más).
• Si la comunicación entre el Techstream y las ECU sigue sin poder establecerse a pesar de conectar el Techstream a otro vehículo, el Techstream presenta una avería. Lleve a cabo las pruebas de autodiagnóstico descritas en el manual de usuario del Techstream. (El Techstream podría estar averiado o su batería podría estar descargada).

Resultado:

B

VAYA AL PASO 7

C

CONSULTE EL TECHSTREAM OPERATOR'S MANUAL

A

(a) Utilice el Techstream para realizar el "Health Check" para leer los DTC actuales e históricos y regístrelos.

AVISO:

• Los DTC del sistema de comunicaciones CAN se emiten cuando hay un circuito abierto o un cortocircuito en cualquiera de las líneas de comunicación. Los problemas tanto en la fuente de alimentación de la ECU o el sensor correspondiente como en la propia ECU o el propio sensor también provocan la emisión de los DTC.
• Si un conector de la línea de comunicación CAN se desconecta con el interruptor de encendido en posición ON, las ECU del sistema correspondiente y los sistemas relacionados almacenan un DTC.

OBSERVACIÓN:

• Si existe un circuito abierto en la línea bus principal de CAN, un cortocircuito entre las líneas BUS de CAN (CANH y CANL) o un cortocircuito a masa o +B en un bus de CAN, es posible que se emitan los DTC de casi todas las ECU y sensores del bus de CAN (o es posible que aparezca un mensaje que indica un error de comunicación en la pantalla del Techstream). En este caso, compruebe la resistencia del bus de CAN (pasos 7 a 9) en primer lugar.
• Si se produce un circuito abierto en solo una de las líneas secundarias de CAN, es posible que se emitan DTC que no están relacionados con las piezas averiadas (es posible que se visualicen los DTC de forma aleatoria) o es posible que se muestre en el Techstream un mensaje que indica un error de comunicación.

(b) Lea los datos de imagen fija con el Techstream y regístrelos.

SIGUIENTE

(a) Seleccione "Communication Malfunction Check" en la pantalla del Techstream.

(b) Registre todos los DTC memorizados para las ECU y los sensores.

SIGUIENTE

(a) Compruebe cuáles son los sistemas que utilizan la comunicación CAN teniendo en cuenta el equipo y las especificaciones del vehículo.

Haga clic aquí

(b) Seleccione "CAN Bus Check" en la pantalla del Techstream.

(c) Observe la pantalla durante aproximadamente 2 minutos para verificar las ECU y los sensores mostrados.

SIGUIENTE

AVISO:

Antes de medir la resistencia del bus de CAN, gire el interruptor de encendido a la posición OFF y deje el vehículo durante al menos 1 minuto sin utilizar la llave, interruptores ni abrir o cerrar las puertas. A continuación, desconecte el cable del terminal negativo (-) de la batería y deje el vehículo durante al menos 1 minuto antes de medir la resistencia.

OBSERVACIÓN:

Si se acciona el interruptor de encendido, cualquier otro interruptor o alguna de las puertas, se activa la ECU correspondiente y la comunicación del sensor en la CAN. Dicha comunicación provocará una variación en la resistencia.

(a) Desconecte el cable del terminal negativo (-) de la batería.

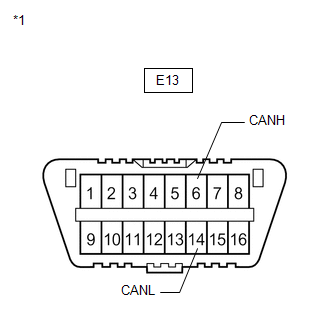

(b) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Estado Valor especificado E13-6 (CANH) - E13-14 (CANL) Cable desconectado del terminal negativo (-) de la batería. 54 a 69 Ω

*1 DLC3

Resultado:

B

VAYA A CIRCUITO ABIERTO EN LA LÍNEA BUS PRINCIPAL DE CAN

C

VAYA AL APARTADO CORTOCIRCUITO EN LAS LÍNEAS BUS DE CAN

A

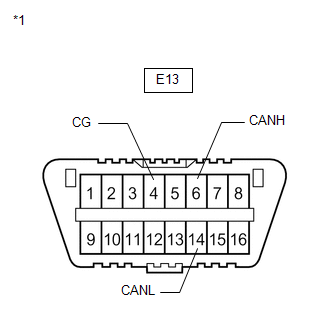

(a) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Estado Valor especificado E13-6 (CANH) - E13-4 (CG) Cable desconectado del terminal negativo (-) de la batería. 200 Ω o superior E13-14 (CANL) - E13-4 (CG)

*1 DLC3

MAL

VAYA AL APARTADO CORTOCIRCUITO A GND EN LA LÍNEA BUS DE CAN

OK

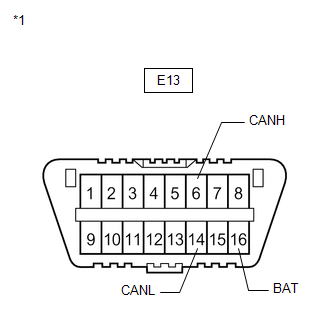

(a) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Estado Valor especificado E13-6 (CANH) - E13-16 (BAT) Cable desconectado del terminal negativo (-) de la batería. 6 kΩ o superior E13-14 (CANL) - E13-16 (BAT)

*1 DLC3

MAL

VAYA AL APARTADO CORTOCIRCUITO A +B EN LA LÍNEA BUS DE CAN

OK

(a) Inspeccione o repare la pieza que probablemente esté averiada a partir del resultado de la comprobación del paso 6 (paso en el que se realizó la comprobación del bus de CAN).

Resultado de la comprobación del bus (comprobación del estado de la conexión con el Techstream):

AVISO:

• No se visualizan las ECU o los sensores que no estén instalados. No se equivoque y piense que están en el modo de interrupción de la comunicación.
• Puede que sea posible seleccionar buses que no cuentan con ECU o sensores desde el menú desplegable de selección de bus del Techstream. No se trata de una avería. (Esto se produce cuando dispositivos opcionales no se encuentran en un bus secundario supervisado por la ECU equipada con función de pasarela).

OBSERVACIÓN:

• En cuanto a la comprobación del bus de CAN, consulte Cómo interpretar la pantalla CAN Bus Check.

  Haga clic aquí

• Si el estado de detección de la ECU cambia durante la inspección, es posible que exista un circuito abierto en una de las líneas secundarias de una ECU o sensor conectado. (Las señales de la ECU o sensor que poseen un circuito abierto en una de sus líneas secundarias crean perturbaciones eléctricas, lo que afecta la respuesta al Techstream y si se visualizan o no las ECU y sensores).

B

CONSULTE LA TABLA DEL MODO DE INTERRUPCIÓN DE LA COMUNICACIÓN

C

VAYA AL APARTADO "CIRCUITO ABIERTO EN UN LADO DE LA LÍNEA SECUNDARIA DE CAN"

A

(a) Inspeccione o repare la probable pieza averiada basándose en el resultado de la comprobación del paso 5 (paso en el que se realizó la comprobación de DTC de anomalías de comunicación).

OBSERVACIÓN:

• Cuando vaya a realizar la comprobación de DTC de comunicación, consulte Cómo interpretar los DTC de comunicación (DTC que comienzan por "U").

  Haga clic aquí

• Si se memorizan DTC de comunicación y se muestran todos los sensores y ECU conectados al sistema de comunicación CAN en la pantalla CAN Bus Check del Techstream, deberá sospechar que existe una avería pasada que no está ocurriendo actualmente.
• Cuando una de las líneas secundarias de CAN del bus V está averiada, debido a que las ECU y sensores relacionados a ésta detectan la avería, se puede determinar el área del problema con la combinación de los DTC emitidos.

SIGUIENTE

(a) Confirme la anomalía de acuerdo con la combinación de DTC emitidos relativos al sistema de comunicación CAN.

Haga clic aquí

Resultado:

OBSERVACIÓN:

Si se emiten DTC del sistema de comunicación CAN y todos los sensores y ECU conectados al sistema de comunicación CAN aparecen en la pantalla CAN Bus Check del Techstream, puede que el problema los indiquen los DTC del historial del sistema de comunicación CAN.

B

CONSULTE LA TABLA DEL MODO DE INTERRUPCIÓN DE LA COMUNICACIÓN

A

(a) Conecte el cable al terminal negativo (-) de la batería.

(b) Borre los DTC utilizando el Techstream.

(c) Lleve a cabo las pruebas de simulación de síntomas para comprobar el mazo de cables y los conectores, incluidos los de las líneas bus principales del bus V.

Haga clic aquí

(d) En función de los resultados de la comprobación, inspeccione las piezas que emitieron los DTC para determinar la pieza averiada.

OBSERVACIÓN:

Si se emiten DTC, no coloque el interruptor de encendido en la posición OFF.

SIGUIENTE

SIGUIENTE

SIGUIENTE

FIN DE LA INSPECCIÓN
