DESCRIPCIÓN
Elemento detectado
|
Síntoma
|
Área afectada
|
Modo de interrupción de la comunicación del amplificador del aire acondicionado
|
Se cumple alguna de las condiciones siguientes:
- Se indica la interrupción de la comunicación para "Air Conditioning
Amplifier" en la pantalla "Communication Bus Check" del Techstream.
Haga clic aquí
- Se emiten los DTC del sistema de comunicación (DTC que comienzan
por "U") correspondientes al "Modo de interrupción de la comunicación
del amplificador del aire acondicionado" de la "Tabla de combinación
de DTC".
Haga clic aquí
|
- Conector o línea secundaria del conjunto del amplificador del aire
acondicionado
- Circuito de la fuente de alimentación del conjunto del amplificador
del aire acondicionado
- Circuito de masa del conjunto del amplificador del aire acondicionado
- Conjunto del amplificador del aire acondicionado
|

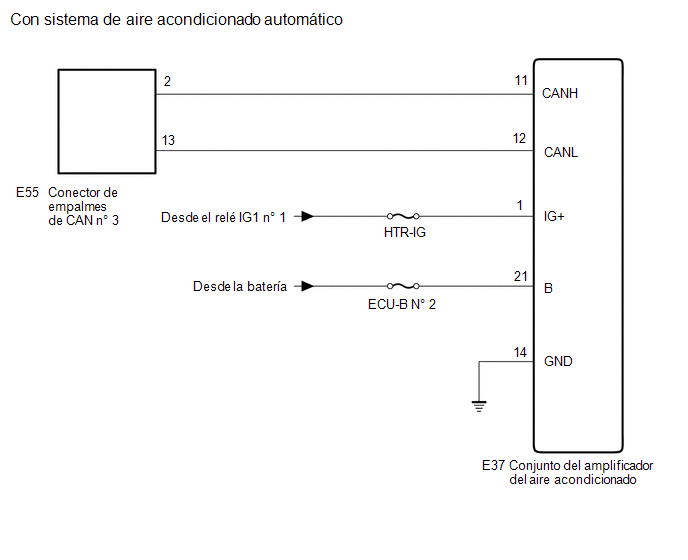

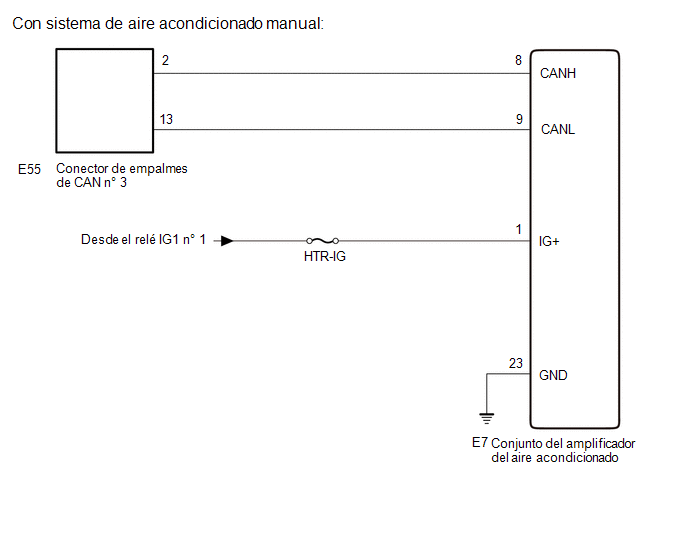

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
OBSERVACIÓN:
- Antes de desconectar los conectores relacionados con la inspección, presione
cada cuerpo del conductor para comprobar que el conector no está flojo o desconectado.
- Cuando se desconecte un conector, compruebe que los terminales y el conector
no estén agrietados, deformados o corroídos.
PROCEDIMIENTO
1.
|
VERIFIQUE EL TIPO DE VEHÍCULO
|
(a) Verifique el tipo de vehículo.
Resultado:
Resultado
|
Vaya a
|
Con sistema de aire acondicionado automático
|
A
|
Con sistema de aire acondicionado manual
|
B
|
B |
|
IR AL PUNTO 4
|
A |
|
|
2.
|
VERIFIQUE SI HAY UN CIRCUITO ABIERTO EN LA LÍNEA BUS DE CAN (LÍNEA SECUNDARIA
DEL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO)
|
(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desconecte el conector E37 del conjunto del amplificador del aire acondicionado.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester
|
Estado
|
Valor especificado
|
E37-11 (CANH) - E37-12 (CANL)
|
Cable desconectado del terminal negativo (-) de la batería.
|
54 a 69 Ω
|
|
|

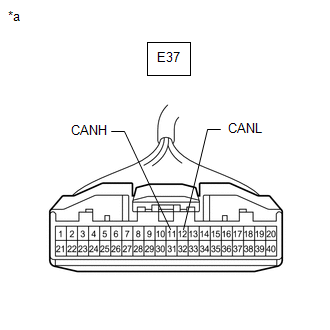

*a
|
Vista frontal del conector del mazo de cables
(al conjunto del amplificador del aire acondicionado)
|
|
|
MAL |
|
REPARE O SUSTITUYA EL CONECTOR O LAS LÍNEAS SECUNDARIAS DE CAN (CONJUNTO
DEL AMPLIFICADOR DEL AIRE ACONDICIONADO)
|
OK |
|
|
3.
|
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DE LA FUENTE DE
ALIMENTACIÓN)
|
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester
|
Estado
|
Valor especificado
|
E37-14 (GND) - Masa de la carrocería
|
Cable desconectado del terminal negativo (-) de la batería.
|
Inferior a 1 Ω
|
|
|

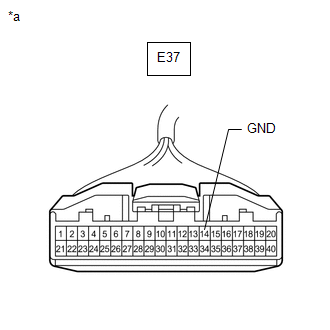

*a
|
Vista frontal del conector del mazo de cables
(al conjunto del amplificador del aire acondicionado)
|
|
|
(b) Conecte otra vez el cable al terminal negativo (-) de la batería.
(c) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
Conexión del tester
|
Estado
|
Valor especificado
|
E37-1 (IG+) - Masa de la carrocería
|
Interruptor de encendido en posición ON
|
11 a 14 V
|
E37-21 (B) - Masa de la carrocería
|
Siempre
|
11 a 14 V
|
|
|

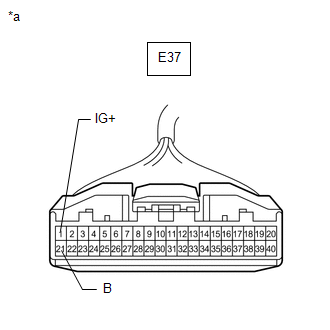

*a
|
Vista frontal del conector del mazo de cables
(al conjunto del amplificador del aire acondicionado)
|
|
|
OK |
|
REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO
|
MAL |
|
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO DE LA FUENTE
DE ALIMENTACIÓN)
|
4.
|
VERIFIQUE SI HAY UN CIRCUITO ABIERTO EN LA LÍNEA BUS DE CAN (LÍNEA SECUNDARIA
DEL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO)
|
(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desconecte el conector E7 del conjunto del amplificador del aire acondicionado.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester
|
Estado
|
Valor especificado
|
E7-8 (CANH) - E7-9 (CANL)
|
Cable desconectado del terminal negativo (-) de la batería.
|
54 a 69 Ω
|
|
|

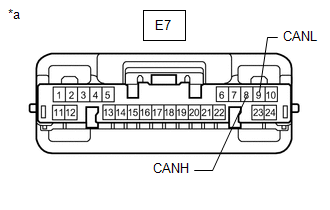

*a
|
Vista frontal del conector del mazo de cables
(al conjunto del amplificador del aire acondicionado)
|
|
|
MAL |
|
REPARE O SUSTITUYA EL CONECTOR O LAS LÍNEAS SECUNDARIAS DE CAN (CONJUNTO
DEL AMPLIFICADOR DEL AIRE ACONDICIONADO)
|
OK |
|
|
5.
|
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DE LA FUENTE DE
ALIMENTACIÓN)
|
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester
|
Estado
|
Valor especificado
|
E7-23 (GND) - Masa de la carrocería
|
Cable desconectado del terminal negativo (-) de la batería.
|
Inferior a 1 Ω
|
|
|

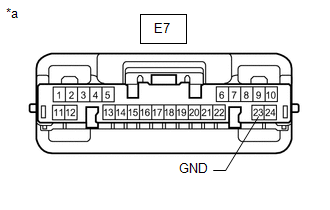

*a
|
Vista frontal del conector del mazo de cables
(al conjunto del amplificador del aire acondicionado)
|
|
|
(b) Conecte otra vez el cable al terminal negativo (-) de la batería.
(c) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
Conexión del tester
|
Estado
|
Valor especificado
|
E7-1 (IG+) - Masa de la carrocería
|
Interruptor de encendido en posición ON
|
11 a 14 V
|
|
|

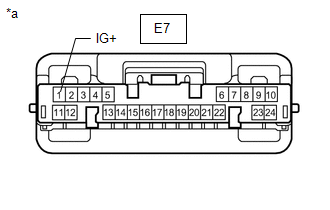

*a
|
Vista frontal del conector del mazo de cables
(al conjunto del amplificador del aire acondicionado)
|
|
|
OK |
|
REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO
|
MAL |
|
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO DE LA FUENTE
DE ALIMENTACIÓN)
|
|
