TABLA DE COMBINACIÓN DE DTC

CÓMO INTERPRETAR LOS DTC DE COMUNICACIÓN (DTC QUE COMIENZAN CON U)

(a) Si no puede reproducirse un error de comunicación CAN, determine la supuesta pieza averiada a través de los DTC memorizados en las ECU que están conectadas a los buses de CAN siguiendo el procedimiento que se describe a continuación.

OBSERVACIÓN:

Los DTC de comunicación (DTC que comienzan con U) indican un error de comunicación entre la ECU que almacene el DTC y la ECU indicada por el DTC.

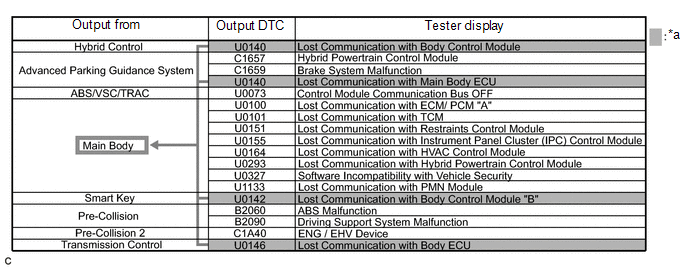

(1) Si varias ECU almacenan un DTC de comunicación para una ECU en particular, lo más probable es que exista una interrupción de la comunicación de la ECU.

Elementos que se deben revisar

AVISO:

Esta tabla de DTC corresponde a otro modelo y se la utiliza solo aquí para mostrar un ejemplo de los DTC que se emite cuando existe un circuito abierto en una línea secundaria de CAN para la ECU principal de la carrocería. Esta tabla no muestra los DTC aplicables para este vehículo.
A pesar de que el título de un DTC podría indicar un error de comunicación con una ECU específica, el nombre de la ECU utilizado en el nombre del DTC en el Techstream podría ser diferente en función de la ECU que almacena el DTC. (En cuanto a los DTC emitidos, consulte el paso 6 y la tabla de DTC para cada ECU).

OBSERVACIÓN:

Debido a que varias ECU indican una interrupción de la comunicación con la ECU principal de la carrocería, son altas las posibilidades de una interrupción de la comunicación de la ECU principal de la carrocería.

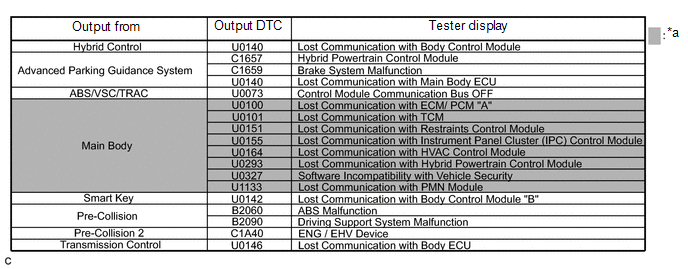

(2) Si se almacenan casi todos los DTC de comunicación de una ECU, lo más probable es que exista una interrupción de comunicación de la ECU.

Elementos que se deben revisar

AVISO:

Esta tabla de DTC corresponde a otro modelo y se la utiliza solo aquí para mostrar un ejemplo de los DTC que se emite cuando existe un circuito abierto en una línea secundaria de CAN para la ECU principal de la carrocería. Esta tabla no muestra los DTC aplicables para este vehículo.
A pesar de que el título de un DTC podría indicar un error de comunicación con una ECU específica, el nombre de la ECU utilizado en el nombre del DTC en el Techstream podría ser diferente en función de la ECU que almacena el DTC. (Para obtener información sobre los DTC emitidos, consulte la tabla de DTC por ECU).

OBSERVACIÓN:

Si se almacenan casi todos los DTC de la ECU principal de la carrocería, son altas las posibilidades de una interrupción de la comunicación de la ECU principal de la carrocería.
Cuando se produce un error de comunicación CAN, es posible que se emitan varios DTC. Los DTC distintos a los DTC de errores de comunicación (como los DTC que comienzan con C o B) y los DTC de comunicación para el sistema de ABS son DTC importantes. Sin embargo, podría ser más sencillo determinar la pieza averiada examinando la situación general sin tener en cuenta estos DTC.

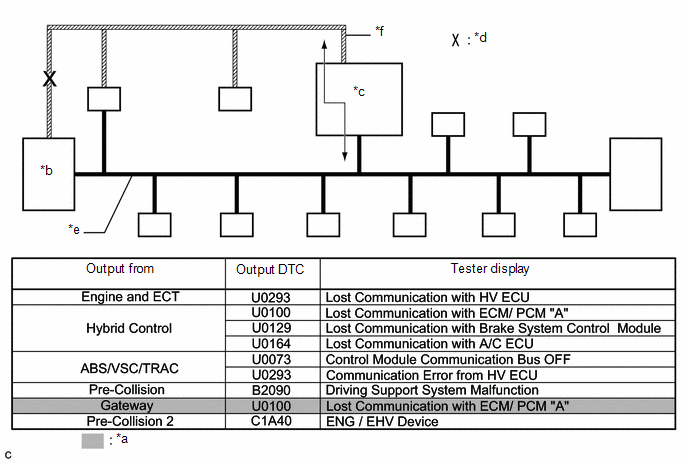

(b) A fin de ayudar a determinar la pieza de la línea sin bus 2 que posee un error de comunicación, priorice los DTC de interrupción de la comunicación memorizados en la ECU equipada con función de pasarela.

*a	Elementos que se deben revisar	*b	ECM
*c	ECU equipada con función de pasarela	*d	Ubicación de la avería
*e	Bus 2	*f	Sin bus 2

AVISO:

Esta tabla de DTC corresponde a otro modelo y solo se utiliza aquí para mostrar las ECU conectadas al bus 2 y a la línea sin bus 2. Muestra los DTC emitidos cuando existe un circuito abierto en las líneas bus principales para el ECM en la línea sin bus 2. Esta tabla no muestra los DTC correspondientes a este vehículo.

OBSERVACIÓN:

Debido a que las ECU equipadas con función de pasarela (ECU de supervisión de la línea sin bus 2) supervisan las señales de todas las ECU que están conectadas a las líneas sin bus 2, las ECU equipadas con función de pasarela pueden detectar con mayor precisión las ECU que han sufrido una interrupción de la comunicación.
Cuando existe una interrupción de la comunicación para la ECU equipada con función de pasarela (pasarela), se interrumpe la comunicación con las ECU conectadas a otros buses como, por ejemplo, el bus 2. Por lo tanto, también se memorizan los DTC de comunicación de las ECU conectadas a otros buses.

(c) Cuando se produce algunas de las siguientes averías, es posible que se emitan varios DTC para varias ECU. Por esta razón, es posible que sea difícil determinar la posible pieza averiada.

Cortocircuito entre las líneas CAN (CANH y CANL)
Cortocircuito entre la línea de CAN (CANH o CANL) y masa
Cortocircuito entre la línea de CAN (CANH o CANL) y +B
Circuito abierto en una línea secundaria de CAN (CANH o CANL) de una ECU o sensor
Circuito abierto en una línea bus principal de CAN (CANH o CANL) entre 2 ECU que poseen una resistencia límite

TABLA DE COMBINACIÓN DE DTC (CIRCUITO ABIERTO O CORTOCIRCUITO EN EL BUS 2, ERROR DE COMUNICACIÓN PASADO)

(a) En cuanto a un error de comunicación pasado de una ECU y un sensor conectado al bus 2 (en este caso, se visualiza un estado normal al realizar la comprobación del bus de CAN, pero se emiten DTC de comunicación), se puede determinar la posible(s) línea(s) bus de CAN que tenía(n) una avería a través de la siguiente tabla de combinación de DTC.

OBSERVACIÓN:

En función de la tabla que aparece a continuación y los DTC emitidos desde las ECU conectadas a través de la comunicación CAN, se puede determinar la posible pieza en la que se interrumpió la comunicación.
Si existe un circuito abierto en una línea secundaria de CAN y una parada de comunicación, el fallo de funcionamiento se puede confirmar fácilmente realizando la comprobación del bus CAN con el Techstream porque la ECU o el sensor conectado a la línea secundaria de CAN no responde (el nombre de la ECU o del sensor no se mostrará en la pantalla).
○: Se emite un DTC
-: No se emite ningún DTC.
*1: Las ECU equipadas con función de pasarela envía señales entre las ECU conectadas a los diferentes buses.
*2: Podría memorizarse el DTC U0073 cuando se pierde la comunicación.
Si existe un circuito abierto en la línea bus principal de CAN, un cortocircuito entre las líneas BUS de CAN (CANH y CANL) o un cortocircuito a masa o +B en el bus de CAN, es posible que se emitan los DTC de casi todas las ECU (o sensores) del bus de CAN, o es posible que aparezca un mensaje que indica un error de comunicación en la pantalla del Techstream. En este caso, compruebe la resistencia del bus de CAN (pasos 10 a 18) en primer lugar.
Haga clic aquí
Si se produce un circuito abierto en solo una de las líneas secundarias de CAN, es posible que se emitan DTC que no están relacionados con las piezas averiadas (es posible que se visualicen los DTC de forma aleatoria) o es posible que se muestre un mensaje que indica un error de comunicación.
Si se produce un circuito abierto en solo uno de los cables de una línea secundaria de CAN, a pesar de que los valores de las tablas siguientes sean "-", pueden emitirse DTC que no estén relacionados con las piezas averiadas, o es posible que se muestre un mensaje que indica un error de comunicación.

-			Tipo de problema
-			Circuito abierto en líneas secundarias de CAN
ECU emitido		DTC emitido	Modo de interrupción de la comunicación del sensor del airbag central	Modo de interrupción de la comunicación del actuador del freno (ECU de control de derrape)	Modo de interrupción de la comunicación del amplificador del aire acondicionado	Modo de parada de la comunicación de la ECU de certificación
Bus 2	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-	-
	Conjunto del sensor del airbag	-	-	-	-	-
	ECU de control de derrape (conjunto del actuador del freno)*2	U0100	-	○	-	-
		U0124	○	○	-	-
		U0126	-	○	-	-
	Conjunto del amplificador del aire acondicionado	U0100	-	-	○	-
		U0131	-	-	○	-
		U0142	-	-	○	-
		U0155	-	-	○	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de entrada)	U0100	-	-	-	○
		U0142	-	-	-	○
		U0155	-	-	-	○
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de conmutación de la fuente de alimentación)	U0100	-	-	-	○
		U0140	-	-	-	○
		U0155	-	-	-	○
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de arranque)	U0100	-	-	-	○
	Conjunto de la ECU de la servodirección	U0100	-	-	-	-
		U0129	-	○	-	-
		U023A	-	-	-	-
	ECM	U0124	○	-	-	-
	ECM	U0129	-	○	-	-
	ECM (Sistema de control de la velocidad de crucero)	U0122	-	○	-	-
Bus 2	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	U0100	-	-	-	-
		U0101	-	-	-	-
		U0120	-	-	-	○
		U0151	○	-	-	-
		U0155	-	-	-	-
		U0164	-	-	○	-
		U023A	-	-	-	-
		U0327	-	-	-	○
	Conjunto del juego de instrumentos	U0100	-	-	-	-
		U0129	-	○	-	-
		U0131	-	-	-	-
		U0142	-	-	-	-
		U0151	○	-	-	-
		U0163	-	-	-	-
		U023A	-	-	-	-
		U1104	-	-	-	-
	Sensor de dirección	-	-	-	-	-
Bus 3	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-	-
	Conjunto del receptor de navegación*2	U0100	-	-	-	-
		U0129	-	○	-	-
		U0140	-	-	-	-
		U0155	-	-	-	-
		U0164	-	-	○	-
	Conjunto del receptor de radio y pantalla*2	U0100	-	-	-	-
		U0129	-	○	-	-
		U0140	-	-	-	-
		U0155	-	-	-	-
		U0164	-	-	○	-
Bus 5	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-	-
	Conjunto de la ECU de asistencia a la conducción (Sistema de control de la velocidad de crucero de radar dinámico)	U0100	-	-	-	-
		U0125	-	-	-	-
		U0126	-	-	-	-
		U0129	-	○	-	-
	Conjunto de la ECU de asistencia a la conducción (Sistema de seguridad anticolisión)	U0100	-	-	-	-
		U0125	○	-	-	-
		U0126	-	-	-	-
		U0129	-	○	-	-
		U023A	-	-	-	-
	Cámara de reconocimiento de objetos delanteros	U0100	-	-	-	-
		U0101	-	-	-	-
		U0123	○	-	-	-
		U0126	-	-	-	-
		U0129	-	○	-	-
		U0131	-	-	-	-
		U0142	-	-	-	-
		U0155	-	-	-	-
	Conjunto del sensor del radar de onda milimétrica	-	-	-	-	-

-			Tipo de problema
-			Circuito abierto en líneas secundarias de CAN
ECU emitido		DTC emitido	Modo de interrupción de la comunicación de la ECU de la servodirección	Modo de interrupción de la comunicación de la ECU principal de la carrocería	Modo de interrupción de la comunicación del sensor del ángulo de dirección	Modo de interrupción de la comunicación de la ECU de pasarela central
Bus 2	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-	-
	Conjunto del sensor del airbag	-	-	-	-	-
	ECU de control de derrape (conjunto del actuador del freno)*2	U0100	-	-	-	-
		U0124	-	-	-	-
		U0126	-	-	○	-
	Conjunto del amplificador del aire acondicionado	U0100	-	-	-	-
		U0131	○	-	-	-
		U0142	-	○	-	-
		U0155	-	-	-	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de entrada)	U0100	-	-	-	-
		U0142	-	○	-	-
		U0155	-	-	-	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de conmutación de la fuente de alimentación)	U0100	-	-	-	-
		U0140	-	○	-	-
		U0155	-	-	-	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de arranque)	U0100	-	-	-	-
	Conjunto de la ECU de la servodirección	U0100	○	-	-	-
		U0129	○	-	-	-
		U023A	○	-	-	○
	ECM	U0124	-	-	-	-
	ECM	U0129	-	-	-	-
	ECM (Sistema de control de la velocidad de crucero)	U0122	-	-	-	-
Bus 2	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	U0100	-	○	-	-
		U0101	-	○	-	-
		U0120	-	○	-	-
		U0151	-	○	-	-
		U0155	-	○	-	-
		U0164	-	○	-	-
		U023A	-	○	-	-
		U0327	-	○	-	-
	Conjunto del juego de instrumentos	U0100	-	-	-	-
		U0129	-	-	-	-
		U0131	○	-	-	-
		U0142	-	○	-	-
		U0151	-	-	-	-
		U0163	-	-	-	-
		U023A	-	-	-	-
		U1104	-	-	-	-
	Sensor de dirección	-	-	-	-	-
Bus 3	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-	-
	Conjunto del receptor de navegación*2	U0100	-	-	-	-
		U0129	-	-	-	-
		U0140	-	○	-	-
		U0155	-	-	-	-
		U0164	-	-	-	-
	Conjunto del receptor de radio y pantalla*2	U0100	-	-	-	-
		U0129	-	-	-	-
		U0140	-	○	-	-
		U0155	-	-	-	-
		U0164	-	-	-	-
Bus 5	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-	-
	Conjunto de la ECU de asistencia a la conducción (Sistema de control de la velocidad de crucero de radar dinámico)	U0100	-	-	-	-
		U0125	-	○	-	-
		U0126	-	-	-	-
		U0129	-	-	-	-
	Conjunto de la ECU de asistencia a la conducción (Sistema de seguridad anticolisión)	U0100	-	-	-	-
		U0125	-	-	-	-
		U0126	-	-	○	-
		U0129	-	-	-	-
		U023A	-	-	-	-
	Cámara de reconocimiento de objetos delanteros	U0100	-	-	-	-
		U0101	-	-	-	-
		U0123	-	-	-	-
		U0126	-	-	○	-
		U0129	-	-	-	-
		U0131	○	-	-	-
		U0142	-	○	-	-
		U0155	-	-	-	-
	Conjunto del sensor del radar de onda milimétrica	-	-	-	-	-

-			Tipo de problema
-			Circuito abierto en línea(s) bus principal(es) de CAN
ECU emitido		DTC emitido	Modo de interrupción de la comunicación del ECM	Conector de empalmes de CAN n° 2 a conector de empalmes de CAN n° 3	Modo de interrupción de la comunicación de la ECU del juego de instrumentos
Bus 2	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-
	Conjunto del sensor del airbag	-	-	-	-
	ECU de control de derrape (conjunto del actuador del freno)*2	U0100	○	-	-
		U0124	-	○	-
		U0126	-	○	○
	Conjunto del amplificador del aire acondicionado	U0100	○	○	-
		U0131	-	-	-
		U0142	-	-	-
		U0155	-	-	○
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de entrada)	U0100	○	○	-
		U0142	-	-	-
		U0155	-	-	○
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de conmutación de la fuente de alimentación)	U0100	○	○	-
		U0140	-	-	-
		U0155	-	-	○
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de arranque)	U0100	○	○	-
	Conjunto de la ECU de la servodirección	U0100	○	○	-
		U0129	-	-	-
		U023A	-	-	-
	ECM	U0124	○	○	-
	ECM	U0129	○	-	-
	ECM (Sistema de control de la velocidad de crucero)	U0122	○	-	-
	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	U0100	○	○	-
		U0101	○	○	-
		U0120	-	-	-
		U0151	-	-	-
		U0155	-	-	○
		U0164	-	-	-
		U023A	-	-	-
		U0327	-	-	-
Bus 2	Conjunto del juego de instrumentos	U0100	○	○	○
		U0129	-	○	○
		U0131	-	-	○
		U0142	-	-	○
		U0151	-	-	○
		U0163	-	-	○
		U023A	-	-	○
		U1104	-	-	○
	Sensor de dirección	-	-	-	-
Bus 3	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-
	Conjunto del receptor de navegación*2	U0100	○	○	-
		U0129	-	○	-
		U0140	-	-	-
		U0155	-	-	○
		U0164	-	-	-
	Conjunto del receptor de radio y pantalla*2	U0100	○	○	-
		U0129	-	○	-
		U0140	-	-	-
		U0155	-	-	○
		U0164	-	-	-
Bus 5	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-
	Conjunto de la ECU de asistencia a la conducción (Sistema de control de la velocidad de crucero de radar dinámico)	U0100	○	○	-
		U0125	-	-	-
		U0126	-	-	○
		U0129	-	○	-
	Conjunto de la ECU de asistencia a la conducción (Sistema de seguridad anticolisión)	U0100	○	○	-
		U0125	-	-	-
		U0126	-	-	-
		U0129	-	○	-
		U023A	-	-	-
	Cámara de reconocimiento de objetos delanteros	U0100	○	○	-
		U0101	○	○	-
		U0123	-	-	-
		U0126	-	-	-
		U0129	-	○	-
		U0131	-	-	-
		U0142	-	-	-
		U0155	-	-	○
	Conjunto del sensor del radar de onda milimétrica	-	-	-	-

-			Tipo de problema
-			Cortocircuito en líneas bus de CAN o cortocircuito a GND
ECU emitido		DTC emitido	CANH a CANL	Cortocircuito a masa CANH	Cortocircuito a masa CANL
Bus 2	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-
	Conjunto del sensor del airbag	-	-	-	-
	ECU de control de derrape (conjunto del actuador del freno)*2	U0100	○	○	○
		U0124	○	○	○
		U0126	○	○	○
	Conjunto del amplificador del aire acondicionado	U0100	○	○	○
		U0131	○	○	○
		U0142	○	○	○
		U0155	○	○	○
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de entrada)	U0100	○	○	○
		U0142	○	○	○
		U0155	○	○	○
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de conmutación de la fuente de alimentación)	U0100	○	○	○
		U0140	○	○	○
		U0155	○	○	○
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de arranque)	U0100	○	○	○
	Conjunto de la ECU de la servodirección	U0100	○	○	○
		U0129	○	○	○
		U023A	○	○	○
	ECM	U0124	○	○	○
	ECM	U0129	○	○	○
	ECM (Sistema de control de la velocidad de crucero)	U0122	○	○	○
	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	U0100	○	○	○
		U0101	○	○	○
		U0120	○	○	○
		U0151	○	○	○
		U0155	○	○	○
		U0164	○	○	○
		U023A	○	○	○
		U0327	○	○	○
	Conjunto del juego de instrumentos	U0100	○	○	○
		U0129	○	○	○
		U0131	○	○	○
		U0142	○	○	○
		U0151	○	○	○
		U0163	○	○	○
		U023A	○	○	○
		U1104	○	○	○
	Sensor de dirección	-	-	-	-
Bus 3	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-
Bus 3	Conjunto del receptor de navegación*2	U0100	○	○	○
		U0129	○	○	○
		U0140	○	○	○
		U0155	○	○	○
		U0164	○	○	○
	Conjunto del receptor de radio y pantalla*2	U0100	○	○	○
		U0129	○	○	○
		U0140	○	○	○
		U0155	○	○	○
		U0164	○	○	○
Bus 5	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-
	Conjunto de la ECU de asistencia a la conducción (Sistema de control de la velocidad de crucero de radar dinámico)	U0100	○	○	○
		U0125	○	○	○
		U0126	○	○	○
		U0129	○	○	○
	Conjunto de la ECU de asistencia a la conducción (Sistema de seguridad anticolisión)	U0100	○	○	○
		U0125	○	○	○
		U0126	○	○	○
		U0129	○	○	○
		U023A	-	-	-
	Cámara de reconocimiento de objetos delanteros	U0100	○	○	○
		U0101	○	○	○
		U0123	○	○	○
		U0126	○	○	○
		U0129	○	○	○
		U0131	○	○	○
		U0142	○	○	○
		U0155	○	○	○
	Conjunto del sensor del radar de onda milimétrica	-	-	-	-

TABLA DE COMBINACIÓN DE DTC (CIRCUITO ABIERTO O CORTOCIRCUITO EN EL BUS 3, ERROR DE COMUNICACIÓN PASADO)

(a) En cuanto a un error de comunicación pasado de una ECU y un sensor conectado al bus 3 (en este caso, se visualiza un estado normal al realizar la comprobación del bus de CAN, pero se emiten DTC de comunicación), se puede determinar la posible(s) línea(s) bus de CAN que tenía(n) una avería a través de la siguiente tabla de combinación de DTC.

OBSERVACIÓN:

En función de la tabla que aparece a continuación y los DTC emitidos desde las ECU conectadas a través de la comunicación CAN, se puede determinar la posible pieza en la que se interrumpió la comunicación.
Si existe un circuito abierto en una línea secundaria de CAN y una parada de comunicación, el fallo de funcionamiento se puede confirmar fácilmente realizando la comprobación del bus CAN con el Techstream porque la ECU o el sensor conectado a la línea secundaria de CAN no responde (el nombre de la ECU o del sensor no se mostrará en la pantalla).
○: Se emite un DTC
-: No se emite ningún DTC.
*1: Las ECU equipadas con función de pasarela envía señales entre las ECU conectadas a los diferentes buses.
*2: Podría memorizarse el DTC U0073 cuando se pierde la comunicación.
Si existe un circuito abierto en la línea bus principal de CAN, un cortocircuito entre las líneas BUS de CAN (CANH y CANL) o un cortocircuito a masa o +B en el bus de CAN, es posible que se emitan los DTC de casi todas las ECU (o sensores) del bus de CAN, o es posible que aparezca un mensaje que indica un error de comunicación en la pantalla del Techstream. En este caso, compruebe la resistencia del bus de CAN (pasos 10 a 18) en primer lugar.
Haga clic aquí
Si se produce un circuito abierto en solo una de las líneas secundarias de CAN, es posible que se emitan DTC que no están relacionados con las piezas averiadas (es posible que se visualicen los DTC de forma aleatoria) o es posible que se muestre un mensaje que indica un error de comunicación.
Si se produce un circuito abierto en solo uno de los cables de una línea secundaria de CAN, a pesar de que los valores de las tablas siguientes sean "-", pueden emitirse DTC que no estén relacionados con las piezas averiadas, o es posible que se muestre un mensaje que indica un error de comunicación.

-			Tipo de problema
-			Circuito abierto en líneas secundarias de CAN
ECU emitido		DTC emitido	Modo de interrupción de la comunicación del conjunto del receptor de radio	Modo de interrupción de la comunicación del conjunto del receptor de navegación
Bus 2	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-
	Conjunto del sensor del airbag	-	-	-
	ECU de control de derrape (conjunto del actuador del freno)*2	U0100	-	-
		U0124	-	-
		U0126	-	-
	Conjunto del amplificador del aire acondicionado	U0100	-	-
		U0131	-	-
		U0142	-	-
		U0155	-	-
Bus 2	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de entrada)	U0100	-	-
		U0142	-	-
		U0155	-	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de conmutación de la fuente de alimentación)	U0100	-	-
		U0140	-	-
		U0155	-	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de arranque)	U0100	-	-
	Conjunto de la ECU de la servodirección	U0100	-	-
		U0129	-	-
		U023A	-	-
	ECM	U0124	-	-
	ECM	U0129	-	-
	ECM (Sistema de control de la velocidad de crucero)	U0122	-	-
	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	U0100	-	-
		U0101	-	-
		U0120	-	-
		U0151	-	-
		U0155	-	-
		U0164	-	-
		U023A	-	-
		U0327	-	-
	Conjunto del juego de instrumentos	U0100	-	-
		U0129	-	-
		U0131	-	-
		U0142	-	-
		U0151	-	-
		U0163	-	-
		U023A	-	-
		U1104	-	-
	Sensor de dirección	-	-	-
Bus 3	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-
	Conjunto del receptor de navegación*2	U0100	-	○
		U0129	-	○
		U0140	-	○
		U0155	-	○
		U0164	-	○
	Conjunto del receptor de radio y pantalla*2	U0100	○	-
		U0129	○	-
		U0140	○	-
		U0155	○	-
		U0164	○	-
Bus 5	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-
Bus 5	Conjunto de la ECU de asistencia a la conducción (Sistema de control de la velocidad de crucero de radar dinámico)	U0100	-	-
		U0125	-	-
		U0126	-	-
		U0129	-	-
	Conjunto de la ECU de asistencia a la conducción (Sistema de seguridad anticolisión)	U0100	-	-
		U0125	-	-
		U0126	-	-
		U0129	-	-
		U023A	-	-
	Cámara de reconocimiento de objetos delanteros	U0100	-	-
		U0101	-	-
		U0123	-	-
		U0126	-	-
		U0129	-	-
		U0131	-	-
		U0142	-	-
		U0155	-	-
	Conjunto del sensor del radar de onda milimétrica	-	-	-

-			Tipo de problema
-			Circuito abierto en línea(s) bus principal(es) de CAN
ECU emitido		DTC emitido	Modo de interrupción de la comunicación de la ECU de pasarela central (terminales CA3H y CA3L)	Modo de interrupción de la comunicación de la ECU de pasarela central (terminales CAYH y CAYL)
Bus 2	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-
	Conjunto del sensor del airbag	-	-	-
	ECU de control de derrape (conjunto del actuador del freno)*2	U0100	-	-
		U0124	-	-
		U0126	-	-
	Conjunto del amplificador del aire acondicionado	U0100	-	-
		U0131	-	-
		U0142	-	-
		U0155	-	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de entrada)	U0100	-	-
		U0142	-	-
		U0155	-	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de conmutación de la fuente de alimentación)	U0100	-	-
		U0140	-	-
		U0155	-	-
Bus 2	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de arranque)	U0100	-	-
	Conjunto de la ECU de la servodirección	U0100	-	-
		U0129	-	-
		U023A	-	-
	ECM	U0124	-	-
	ECM	U0129	-	-
	ECM (Sistema de control de la velocidad de crucero)	U0122	-	-
	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	U0100	-	-
		U0101	-	-
		U0120	-	-
		U0151	-	-
		U0155	-	-
		U0164	-	-
		U023A	-	-
		U0327	-	-
	Conjunto del juego de instrumentos	U0100	-	-
		U0129	-	-
		U0131	-	-
		U0142	-	-
		U0151	-	-
		U0163	-	-
		U023A	-	-
		U1104	-	-
	Sensor de dirección	-	-	-
Bus 3	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-
	Conjunto del receptor de navegación*2	U0100	○	-
		U0129	○	-
		U0140	○	-
		U0155	○	-
		U0164	○	-
	Conjunto del receptor de radio y pantalla*2	U0100	○	-
		U0129	○	-
		U0140	○	-
		U0155	○	-
		U0164	○	-
Bus 5	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-
	Conjunto de la ECU de asistencia a la conducción (Sistema de control de la velocidad de crucero de radar dinámico)	U0100	-	-
		U0125	-	-
		U0126	-	-
		U0129	-	-
Bus 5	Conjunto de la ECU de asistencia a la conducción (Sistema de seguridad anticolisión)	U0100	-	-
		U0125	-	-
		U0126	-	-
		U0129	-	-
		U023A	-	-
	Cámara de reconocimiento de objetos delanteros	U0100	-	-
		U0101	-	-
		U0123	-	-
		U0126	-	-
		U0129	-	-
		U0131	-	-
		U0142	-	-
		U0155	-	-
	Conjunto del sensor del radar de onda milimétrica	-	-	-

-			Tipo de problema
-			Cortocircuito en líneas bus de CAN o cortocircuito a GND
ECU emitido		DTC emitido	CANH a CANL	Cortocircuito a masa CANH	Cortocircuito a masa CANL
Bus 2	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-
	Conjunto del sensor del airbag	-	-	-	-
	ECU de control de derrape (conjunto del actuador del freno)*2	U0100	-	-	-
		U0124	-	-	-
		U0126	-	-	-
	Conjunto del amplificador del aire acondicionado	U0100	-	-	-
		U0131	-	-	-
		U0142	-	-	-
		U0155	-	-	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de entrada)	U0100	-	-	-
		U0142	-	-	-
		U0155	-	-	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de conmutación de la fuente de alimentación)	U0100	-	-	-
		U0140	-	-	-
		U0155	-	-	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de arranque)	U0100	-	-	-
	Conjunto de la ECU de la servodirección	U0100	-	-	-
		U0129	-	-	-
		U023A	-	-	-
	ECM	U0124	-	-	-
	ECM	U0129	-	-	-
	ECM (Sistema de control de la velocidad de crucero)	U0122	-	-	-
Bus 2	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	U0100	-	-	-
		U0101	-	-	-
		U0120	-	-	-
		U0151	-	-	-
		U0155	-	-	-
		U0164	-	-	-
		U023A	-	-	-
		U0327	-	-	-
	Conjunto del juego de instrumentos	U0100	-	-	-
		U0129	-	-	-
		U0131	-	-	-
		U0142	-	-	-
		U0151	-	-	-
		U0163	-	-	-
		U023A	-	-	-
		U1104	-	-	-
	Sensor de dirección	-	-	-	-
Bus 3	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-
	Conjunto del receptor de navegación*2	U0100	○	○	○
		U0129	○	○	○
		U0140	○	○	○
		U0155	○	○	○
		U0164	○	○	○
	Conjunto del receptor de radio y pantalla*2	U0100	○	○	○
		U0129	○	○	○
		U0140	○	○	○
		U0155	○	○	○
		U0164	○	○	○
Bus 5	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-
	Conjunto de la ECU de asistencia a la conducción (Sistema de control de la velocidad de crucero de radar dinámico)	U0100	-	-	-
		U0125	-	-	-
		U0126	-	-	-
		U0129	-	-	-
	Conjunto de la ECU de asistencia a la conducción (Sistema de seguridad anticolisión)	U0100	-	-	-
		U0125	-	-	-
		U0126	-	-	-
		U0129	-	-	-
		U023A	-	-	-
	Cámara de reconocimiento de objetos delanteros	U0100	-	-	-
		U0101	-	-	-
		U0123	-	-	-
		U0126	-	-	-
		U0129	-	-	-
		U0131	-	-	-
		U0142	-	-	-
		U0155	-	-	-
	Conjunto del sensor del radar de onda milimétrica	-	-	-	-

TABLA DE COMBINACIÓN DE DTC (CIRCUITO ABIERTO O CORTOCIRCUITO EN EL BUS 5, ERROR DE COMUNICACIÓN PASADO)

(a) En cuanto a un error de comunicación pasado de una ECU y un sensor conectado al bus 5 (en este caso, se visualiza un estado normal al realizar la comprobación del bus de CAN, pero se emiten DTC de comunicación), se puede determinar la posible(s) línea(s) bus de CAN que tenía(n) una avería a través de la siguiente tabla de combinación de DTC.

OBSERVACIÓN:

En función de la tabla que aparece a continuación y los DTC emitidos desde las ECU conectadas a través de la comunicación CAN, se puede determinar la posible pieza en la que se interrumpió la comunicación.
Si existe un circuito abierto en una línea secundaria de CAN y una parada de comunicación, el fallo de funcionamiento se puede confirmar fácilmente realizando la comprobación del bus CAN con el Techstream porque la ECU o el sensor conectado a la línea secundaria de CAN no responde (el nombre de la ECU o del sensor no se mostrará en la pantalla).
○: Se emite un DTC
-: No se emite ningún DTC.
*1: Las ECU equipadas con función de pasarela envía señales entre las ECU conectadas a los diferentes buses.
*2: Podría memorizarse el DTC U0073 cuando se pierde la comunicación.
Si existe un circuito abierto en la línea bus principal de CAN, un cortocircuito entre las líneas BUS de CAN (CANH y CANL) o un cortocircuito a masa o +B en el bus de CAN, es posible que se emitan los DTC de casi todas las ECU (o sensores) del bus de CAN, o es posible que aparezca un mensaje que indica un error de comunicación en la pantalla del Techstream. En este caso, compruebe la resistencia del bus de CAN (pasos 10 a 18) en primer lugar.
Haga clic aquí
Si se produce un circuito abierto en solo una de las líneas secundarias de CAN, es posible que se emitan DTC que no están relacionados con las piezas averiadas (es posible que se visualicen los DTC de forma aleatoria) o es posible que se muestre un mensaje que indica un error de comunicación.
Si se produce un circuito abierto en solo uno de los cables de una línea secundaria de CAN, a pesar de que los valores de las tablas siguientes sean "-", pueden emitirse DTC que no estén relacionados con las piezas averiadas, o es posible que se muestre un mensaje que indica un error de comunicación.

-			Tipo de problema
-			Circuito abierto en líneas secundarias de CAN
ECU emitido		DTC emitido	Modo de interrupción de la comunicación de la ECU de asistencia a la conducción	Modo de interrupción de la comunicación del módulo de la cámara delantera	Modo de interrupción de la comunicación del sensor de radar de onda milimétrica
Bus 2	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-
	Conjunto del sensor del airbag	-	-	-	-
	ECU de control de derrape (conjunto del actuador del freno)*2	U0100	-	-	-
		U0124	-	-	-
		U0126	-	-	-
	Conjunto del amplificador del aire acondicionado	U0100	-	-	-
		U0131	-	-	-
		U0142	-	-	-
		U0155	-	-	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de entrada)	U0100	-	-	-
		U0142	-	-	-
		U0155	-	-	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de conmutación de la fuente de alimentación)	U0100	-	-	-
		U0140	-	-	-
		U0155	-	-	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de arranque)	U0100	-	-	-
	Conjunto de la ECU de la servodirección	U0100	-	-	-
		U0129	-	-	-
		U023A	-	○	-
	ECM	U0124	-	-	-
	ECM	U0129	-	-	-
	ECM (Sistema de control de la velocidad de crucero)	U0122	-	-	-
	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	U0100	-	-	-
		U0101	-	-	-
		U0120	-	-	-
		U0151	-	-	-
		U0155	-	-	-
		U0164	-	-	-
		U023A	-	○	-
		U0327	-	-	-
Bus 2	Conjunto del juego de instrumentos	U0100	-	-	-
		U0129	-	-	-
		U0131	-	-	-
		U0142	-	-	-
		U0151	-	-	-
		U0163	-	-	-
		U023A	-	○	-
		U1104	○	-	-
	Sensor de dirección	-	-	-	-
Bus 3	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-
	Conjunto del receptor de navegación*2	U0100	-	-	-
		U0129	-	-	-
		U0140	-	-	-
		U0155	-	-	-
		U0164	-	-	-
	Conjunto del receptor de radio y pantalla*2	U0100	-	-	-
		U0129	-	-	-
		U0140	-	-	-
		U0155	-	-	-
		U0164	-	-	-
Bus 5	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-
	Conjunto de la ECU de asistencia a la conducción (Sistema de control de la velocidad de crucero de radar dinámico)	U0100	○	-	-
		U0125	○	-	-
		U0126	○	-	-
		U0129	○	-	-
	Conjunto de la ECU de asistencia a la conducción (Sistema de seguridad anticolisión)	U0100	○	-	-
		U0125	○	-	-
		U0126	○	-	-
		U0129	○	-	-
		U023A	○	○	-
	Cámara de reconocimiento de objetos delanteros	U0100	-	○	-
		U0101	-	○	-
		U0123	-	○	-
		U0126	-	○	-
		U0129	-	○	-
		U0131	-	○	-
		U0142	-	○	-
		U0155	-	○	-
	Conjunto del sensor del radar de onda milimétrica	-	-	-	-

-			Tipo de problema
-			Circuito abierto en línea(s) bus principal(es) de CAN
ECU emitido		DTC emitido	Modo de interrupción de la comunicación de la ECU de pasarela central (terminal CA5H y CA5L)	Conector de empalmes de CAN n° 4 al conector de empalmes de CAN n° 7	Conector de empalmes de CAN n° 5 al conector de empalmes de CAN n° 4	Modo de interrupción de la comunicación de la ECU de pasarela central (terminal CAXL y CAXH)
Bus 2	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-	-
	Conjunto del sensor del airbag	-	-	-	-	-
	ECU de control de derrape (conjunto del actuador del freno)*2	U0100	-	-	-	-
		U0124	-	-	-	-
		U0126	-	-	-	-
	Conjunto del amplificador del aire acondicionado	U0100	-	-	-	-
		U0131	-	-	-	-
		U0142	-	-	-	-
		U0155	-	-	-	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de entrada)	U0100	-	-	-	-
		U0142	-	-	-	-
		U0155	-	-	-	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de conmutación de la fuente de alimentación)	U0100	-	-	-	-
		U0140	-	-	-	-
		U0155	-	-	-	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de arranque)	U0100	-	-	-	-
	Conjunto de la ECU de la servodirección	U0100	-	-	-	-
		U0129	-	-	-	-
		U023A	-	-	-	-
	ECM	U0124	-	-	-	-
	ECM	U0129	-	-	-	-
	ECM (Sistema de control de la velocidad de crucero)	U0122	-	-	-	-
Bus 2	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	U0100	-	-	-	-
		U0101	-	-	-	-
		U0120	-	-	-	-
		U0151	-	-	-	-
		U0155	-	-	-	-
		U0164	-	-	-	-
		U023A	○	○	○	-
		U0327	-	-	-	-
	Conjunto del juego de instrumentos	U0100	-	-	-	-
		U0129	-	-	-	-
		U0131	-	-	-	-
		U0142	-	-	-	-
		U0151	-	-	-	-
		U0163	-	-	-	-
		U023A	○	○	○	-
		U1104	○	-	-	-
	Sensor de dirección	-	-	-	-	-
Bus 3	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-	-
	Conjunto del receptor de navegación*2	U0100	-	-	-	-
		U0129	-	-	-	-
		U0140	-	-	-	-
		U0155	-	-	-	-
		U0164	-	-	-	-
	Conjunto del receptor de radio y pantalla*2	U0100	-	-	-	-
		U0129	-	-	-	-
		U0140	-	-	-	-
		U0155	-	-	-	-
		U0164	-	-	-	-
Bus 5	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-	-
	Conjunto de la ECU de asistencia a la conducción (Sistema de control de la velocidad de crucero de radar dinámico)	U0100	○	-	-	-
		U0125	○	-	-	-
		U0126	○	-	-	-
		U0129	○	-	-	-
	Conjunto de la ECU de asistencia a la conducción (Sistema de seguridad anticolisión)	U0100	○	-	-	-
		U0125	○	-	-	-
		U0126	○	-	-	-
		U0129	○	-	-	-
		U023A	○	-	-	-
	Cámara de reconocimiento de objetos delanteros	U0100	○	○	○	-
		U0101	○	○	○	-
		U0123	○	○	○	-
		U0126	○	○	○	-
		U0129	○	○	○	-
		U0131	○	○	○	-
		U0142	○	○	○	-
		U0155	○	○	○	-
	Conjunto del sensor del radar de onda milimétrica	-	-	-	-	-

-			Tipo de problema
-			Cortocircuito en líneas bus de CAN o cortocircuito a GND
ECU emitido		DTC emitido	CANH a CANL	Cortocircuito a masa CANH	Cortocircuito a masa CANL
Bus 2	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-
	Conjunto del sensor del airbag	-	-	-	-
	ECU de control de derrape (conjunto del actuador del freno)*2	U0100	-	-	-
		U0124	-	-	-
		U0126	-	-	-
	Conjunto del amplificador del aire acondicionado	U0100	-	-	-
		U0131	-	-	-
		U0142	-	-	-
		U0155	-	-	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de entrada)	U0100	-	-	-
		U0142	-	-	-
		U0155	-	-	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de conmutación de la fuente de alimentación)	U0100	-	-	-
		U0140	-	-	-
		U0155	-	-	-
	ECU de certificación (conjunto de la ECU de la llave inteligente) (Función de arranque)	U0100	-	-	-
	Conjunto de la ECU de la servodirección	U0100	-	-	-
		U0129	-	-	-
		U023A	○	○	○
	ECM	U0124	-	-	-
	ECM	U0129	-	-	-
	ECM (Sistema de control de la velocidad de crucero)	U0122	-	-	-
	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	U0100	-	-	-
		U0101	-	-	-
		U0120	-	-	-
		U0151	-	-	-
		U0155	-	-	-
		U0164	-	-	-
		U023A	○	○	○
		U0327	-	-	-
	Conjunto del juego de instrumentos	U0100	-	-	-
		U0129	-	-	-
		U0131	-	-	-
		U0142	-	-	-
		U0151	-	-	-
		U0163	-	-	-
		U023A	○	○	○
		U1104	○	○	○
	Sensor de dirección	-	-	-	-
Bus 3	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-
	Conjunto del receptor de navegación*2	U0100	-	-	-
		U0129	-	-	-
		U0140	-	-	-
		U0155	-	-	-
		U0164	-	-	-
	Conjunto del receptor de radio y pantalla*2	U0100	-	-	-
		U0129	-	-	-
		U0140	-	-	-
		U0155	-	-	-
		U0164	-	-	-
Bus 5	ECU de pasarela central (ECU de pasarela de red)*1	-	-	-	-
	Conjunto de la ECU de asistencia a la conducción (Sistema de control de la velocidad de crucero de radar dinámico)	U0100	○	○	○
		U0125	○	○	○
		U0126	○	○	○
		U0129	○	○	○
	Conjunto de la ECU de asistencia a la conducción (Sistema de seguridad anticolisión)	U0100	○	○	○
		U0125	○	○	○
		U0126	○	○	○
		U0129	○	○	○
		U023A	○	○	○
	Cámara de reconocimiento de objetos delanteros	U0100	○	○	○
		U0101	○	○	○
		U0123	○	○	○
		U0126	○	○	○
		U0129	○	○	○
		U0131	○	○	○
		U0142	○	○	○
		U0155	○	○	○
	Conjunto del sensor del radar de onda milimétrica	-	-	-	-

Sistema De DiagnÓstico

ComprobaciÓn / Borrado De Dtc

Ver más:

Toyota Corolla Manual de Taller > Sistema ElÉctrico Del Cierre Centralizado De Puertas: Terminales De La Ecu
TERMINALES DE LA ECU INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR Y LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA). (a) Desconecte el conector de la ECU principal de la carrocería MB (ECU de la red múltiplex de la carrocería). *A ECU princ ...

Toyota Corolla Manual de Taller: Tabla De CombinaciÓn De Dtc

Sistema De DiagnÓstico

ComprobaciÓn / Borrado De Dtc

Ver más:

Toyota Corolla Manual del propetario

Toyota Corolla Manual de Taller
