Toyota Corolla Manual de Taller: Deterioro de la batería (P1602)

DESCRIPCIÓN

Conjunto de la ECU de control del generador supervisa el estado de la batería. Si la tensión disminuye debajo de un determinado valor con el motor en marcha (sin girar), el conjunto de la ECU de control del generador de la batería determina el deterioro y almacena este DTC.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

MIL

Memoria

P1602

Deterioro de la batería

La capacidad de la batería es anormalmente baja durante un mínimo de 10 segundos con el motor en marcha (sin arrancar)

(lógica de detección de 1 ciclo)

  • Batería
  • Mazo de cables o conector

No se enciende

DTC memorizado

DIAGRAMA DE CONEXIONES

Consulte el diagrama del sistema.

Haga clic aquí

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE EL SISTEMA DE CARGA

(a) Compruebe el sistema de carga.

Haga clic aquí

MAL

REPARE O SUSTITUYA EL SISTEMA DE CARGA

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACIÓN)

(a) Desconecte el conector A24 del conjunto de la ECU de control del generador.

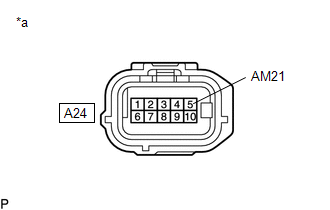

*a

Vista frontal del conector del mazo de cables

(al conjunto de la ECU de control del generador)

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

A24-5 (AM21) - Masa de la carrocería

Siempre

11 a 14 V

OK

COMPROBACIÓN DE PROBLEMAS INTERMITENTES

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
