Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE LA FUNDA DEL COJÍN DE LOS ASIENTOS TRASEROS DE TIPO BANCO

(a) Fabricados por TMMC:

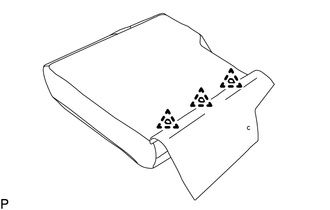

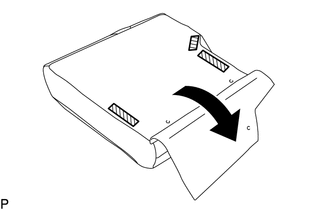

(1) Coloque provisionalmente la funda del cojín del asiento trasero de tipo banco en la almohadilla del cojín del asiento trasero de tipo banco.

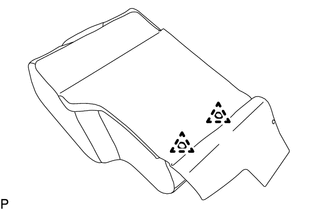

(2) Acople los 2 fijadores.

Fijador

-

-

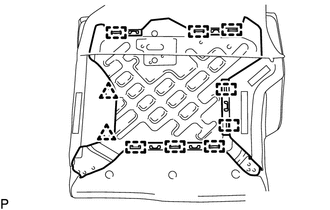

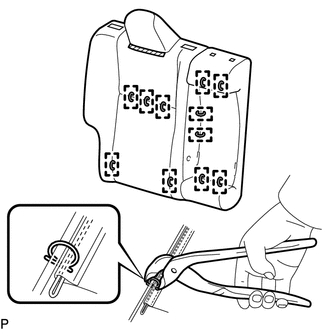

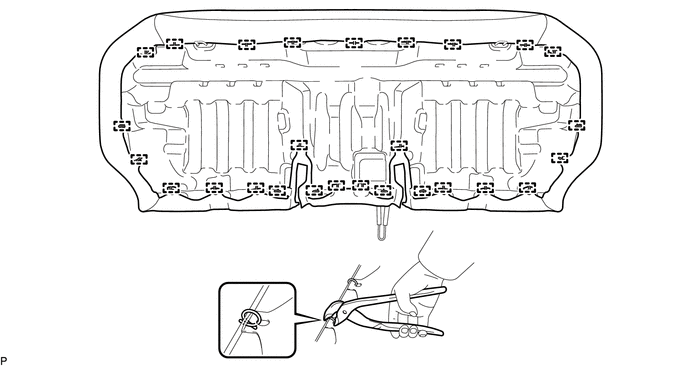

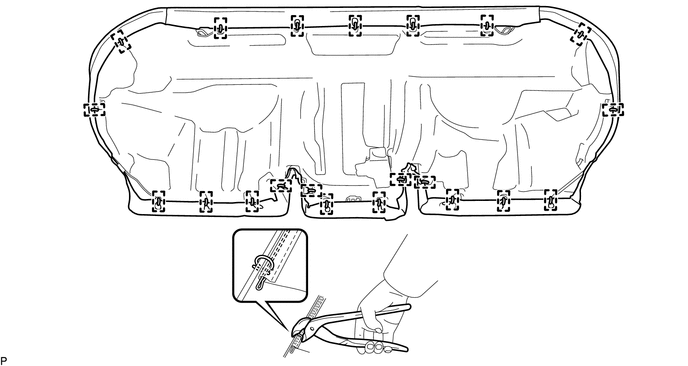

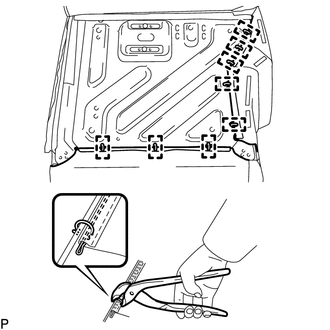

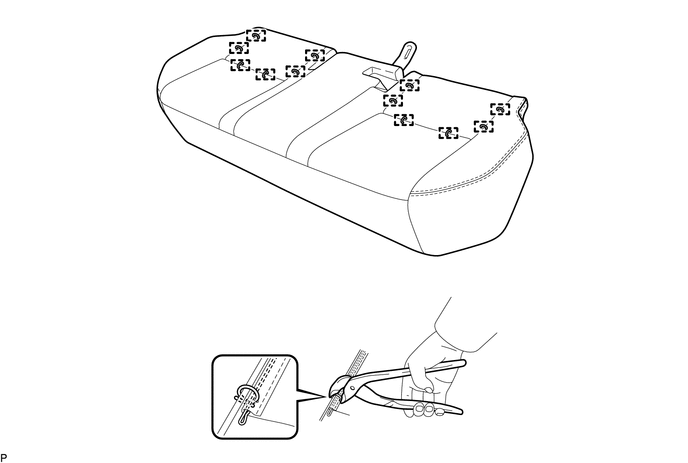

(3) Usando los alicates, instale los 12 anillos abiertos nuevos.

AVISO:

  • Tenga cuidado de no dañar la funda del cojín del asiento trasero de tipo banco.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del cojín del asiento trasero de tipo banco.

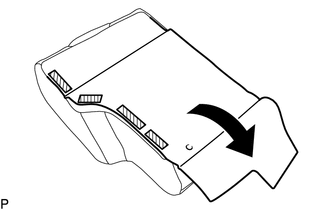

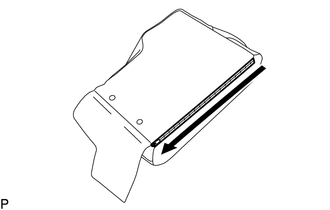

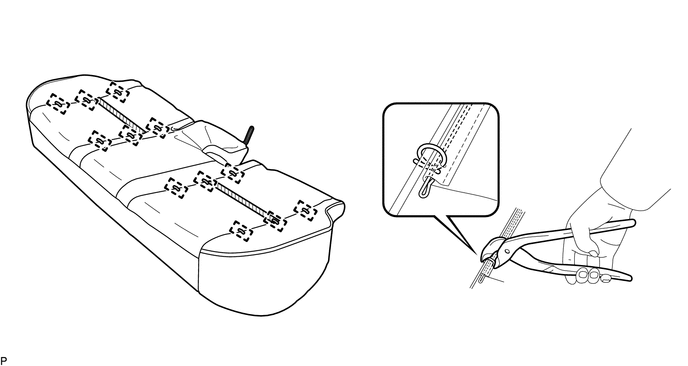

(4) Utilice alicates para anillos abiertos para colocar la funda del cojín del asiento de banco trasero con los 21 anillos abiertos nuevos.

AVISO:

  • Tenga cuidado de no dañar la funda del cojín del asiento trasero de tipo banco.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del cojín del asiento trasero de tipo banco.

(b) Fabricados por TMMMS:

(1) Coloque provisionalmente la funda del cojín del asiento trasero de tipo banco en la almohadilla del cojín del asiento trasero de tipo banco.

(2) Usando los alicates, instale los 12 anillos abiertos nuevos.

AVISO:

  • Tenga cuidado de no dañar la funda del cojín del asiento trasero de tipo banco.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del cojín del asiento trasero de tipo banco.

(3) Utilice alicates para anillos abiertos para colocar la funda del cojín del asiento de banco trasero con los 27 anillos abiertos nuevos.

AVISO:

  • Tenga cuidado de no dañar la funda del cojín del asiento trasero de tipo banco.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del cojín del asiento trasero de tipo banco.

2. INSTALE EL CONJUNTO DE BLOQUEO DEL RESPALDO DEL ASIENTO TRASERO DERECHO (para el lado derecho)

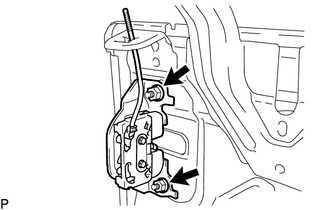

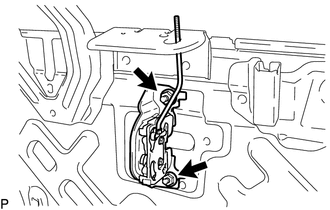

(a) Instale el conjunto de bloqueo del respaldo del asiento trasero derecho en el subconjunto del bastidor del respaldo del asiento trasero derecho con las 2 tuercas.

Torque:

31 N·m {316 kgf·cm, 23 ft·lbf}

3. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO DERECHO DE TIPO INDIVIDUAL (para el lado derecho)

(a) Fabricados por TMMC:

(1) Sin reposabrazos:

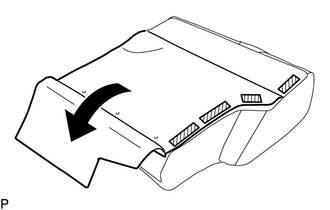

  1. Instale provisionalmente la funda del respaldo del asiento trasero derecho de tipo individual en la almohadilla del respaldo del asiento trasero derecho de tipo individual con la almohadilla del reposacabezas del asiento trasero derecho.
  2. Enganche el fijador.

    Fijador

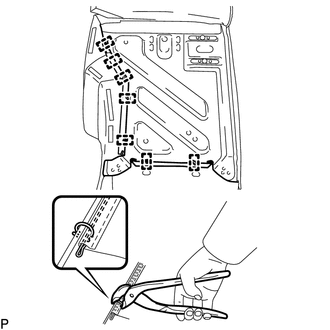

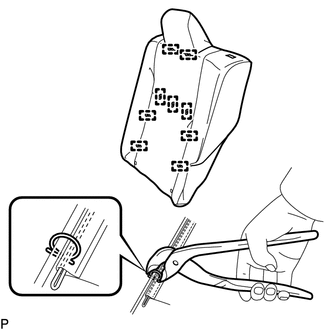

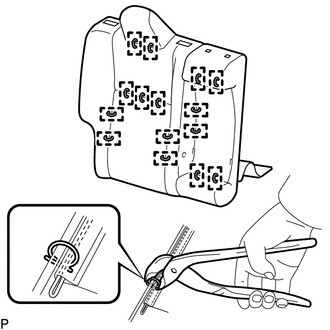

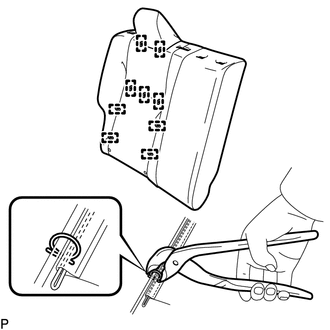

  3. Con alicates para anillos abiertos, instale la funda del respaldo del asiento trasero de tipo individual derecha en la almohadilla del respaldo del asiento trasero derecho de tipo individual con la almohadilla del reposacabezas del asiento trasero derecho con 5 anillos abiertos nuevos.

    AVISO:

    • Tenga cuidado de no dañar la funda del respaldo del asiento trasero individual derecho.
    • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento trasero de tipo individual derecho.

(2) Con reposabrazos:

  1. Instale provisionalmente la funda del respaldo del asiento trasero derecho de tipo individual en la almohadilla del respaldo del asiento trasero derecho de tipo individual con la almohadilla del reposacabezas del asiento trasero derecho.
  2. Enganche el fijador.

    Fijador

  3. Con alicates para anillos abiertos, instale la funda del respaldo del asiento trasero de tipo individual derecha en la almohadilla del respaldo del asiento trasero derecho de tipo individual con la almohadilla del reposacabezas del asiento trasero derecho con 11 anillos abiertos nuevos.

    AVISO:

    • Tenga cuidado de no dañar la funda del respaldo del asiento trasero individual derecho.
    • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento trasero de tipo individual derecho.

(b) Fabricados por TMMMS:

(1) Sin reposabrazos:

  1. Instale provisionalmente la funda del respaldo del asiento individual trasero derecho en la almohadilla del respaldo del asiento trasero derecho.
  2. Con la ayuda de alicates para anillos abiertos, instale la funda del respaldo del asiento trasero derecho de tipo individual en la almohadilla del respaldo del asiento individual trasero derecho con 9 nuevos anillos abiertos.

    AVISO:

    • Tenga cuidado de no dañar la funda del respaldo del asiento trasero individual derecho.
    • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento trasero de tipo individual derecho.

(2) Con reposabrazos:

  1. Instale provisionalmente la funda del respaldo del asiento individual trasero derecho en la almohadilla del respaldo del asiento trasero derecho.
  2. Con la ayuda de alicates para anillos abiertos, instale la funda del respaldo del asiento trasero derecho de tipo individual en la almohadilla del respaldo del asiento individual trasero derecho con 15 nuevos anillos abiertos.

    AVISO:

    • Tenga cuidado de no dañar la funda del respaldo del asiento trasero individual derecho.
    • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento trasero de tipo individual derecho.

4. COLOQUE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO INDIVIDUAL CON ALMOHADILLA (para el lado derecho)

(a) Fabricados por TMMC:

(1) Instale provisionalmente la funda del respaldo del asiento trasero individual con almohadilla.

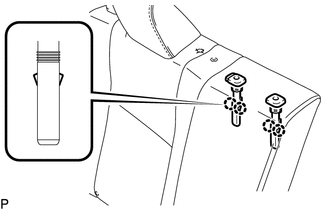

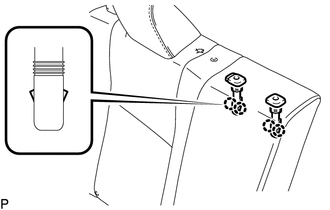

(2) Enganche las 4 garras para instalar los 2 soportes de los reposacabezas del asiento trasero central.

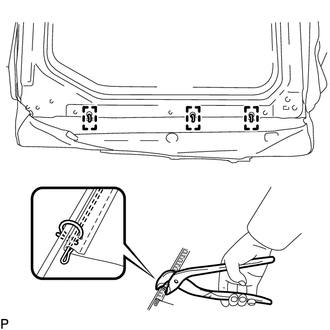

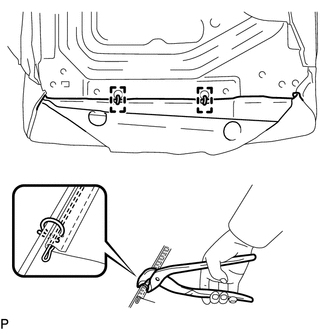

(3) Usando los alicates, instale los 3 anillos abiertos nuevos.

AVISO:

  • Tenga cuidado de no dañar la funda del respaldo del asiento trasero de tipo individual con almohadilla.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo trasero de tipo individual con almohadilla.

(4) Coloque los 8 ganchos.

(5) Coloque los 2 clips.

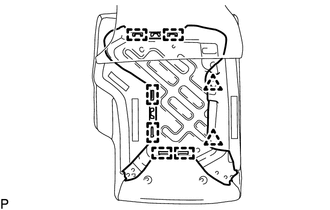

(6) Enganche los 3 fijadores, tal como se muestra en la ilustración.

Fijador

(7) Instale la funda del respaldo del asiento trasero de tipo individual con almohadilla con los 3 clips.

(b) Fabricados por TMMMS:

(1) Instale provisionalmente la funda del respaldo del asiento trasero individual con almohadilla.

(2) Enganche las 4 garras para instalar los 2 soportes de los reposacabezas del asiento trasero central.

(3) Usando los alicates, instale los 8 anillos abiertos nuevos.

AVISO:

  • Tenga cuidado de no dañar la funda del respaldo del asiento trasero de tipo individual con almohadilla.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo trasero de tipo individual con almohadilla.

(4) Enganche los 4 fijadores, tal como se muestra en la ilustración.

Fijador

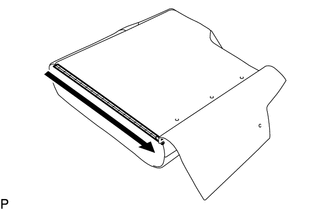

(5) Cierre el fijador tal como se indica en la ilustración.

(6) Instale la funda del respaldo del asiento trasero de tipo individual con almohadilla con los 3 clips.

5. COLOQUE LA GUÍA DEL CINTURÓN DE HOMBRO DEL ASIENTO TRASERO DERECHO (para el lado derecho)

(a) Enganche la guía.

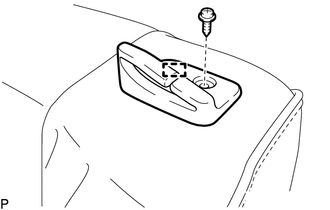

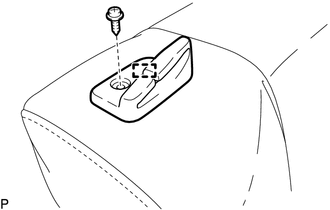

(b) Instale la guía del cinturón de hombro del asiento trasero derecho con el tornillo.

6. INSTALE LA GUÍA DEL CINTURÓN DE HOMBRO CENTRAL DEL ASIENTO TRASERO (para el lado derecho)

(a) Enganche las 2 guías.

(b) Instale la guía del cinturón de hombro del asiento trasero central con el tornillo.

7. INSTALE EL BOTÓN DE DESBLOQUEO DEL RESPALDO DEL ASIENTO TRASERO (para el lado derecho)

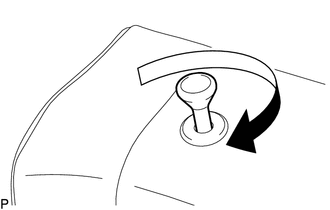

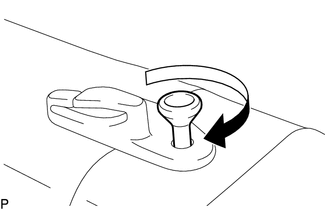

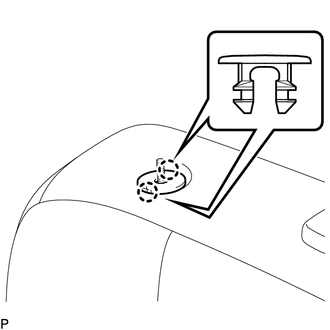

(a) Instale el botón de desbloqueo del respaldo del asiento trasero como se observa en la ilustración.

8. COLOQUE EL CONJUNTO DEL REPOSABRAZOS CENTRAL DEL ASIENTO TRASERO (para el lado derecho)

(a) Con reposabrazos:

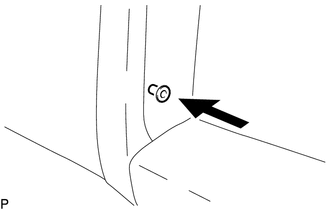

(1) Instale el casquillo tal y como se muestra en la ilustración.

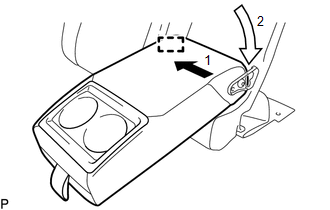

(2) Enganche la guía en la dirección indicada por las flechas en el orden que se muestra en la ilustración.

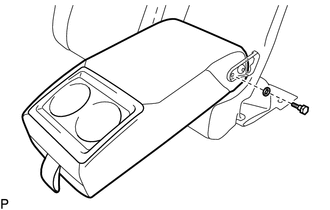

(3) Instale el conjunto del reposabrazos central del asiento trasero con el perno y el casquillo.

Torque:

6.0 N·m {61 kgf·cm, 53 in·lbf}

9. COLOQUE LA CUBIERTA DE LA BISAGRA DEL REPOSABRAZOS CENTRAL (para el lado derecho)

(a) Con reposabrazos:

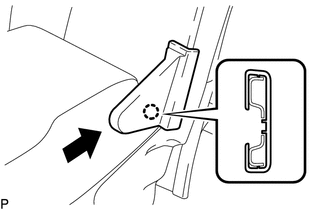

(1) Enganche la garra para instalar la cubierta de la bisagra del reposabrazos central tal y como se muestra en la ilustración.

10. INSTALE EL CONJUNTO DE BLOQUEO DEL RESPALDO TRASERO IZQUIERDO (para el lado izquierdo)

(a) Instale el conjunto de bloqueo del respaldo del asiento trasero izquierdo en el subconjunto del bastidor del respaldo del asiento trasero izquierdo con las 2 tuercas.

Torque:

31 N·m {316 kgf·cm, 23 ft·lbf}

11. COLOQUE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO DE TIPO INDIVIDUAL (para el lado izquierdo)

(a) Fabricados por TMMC:

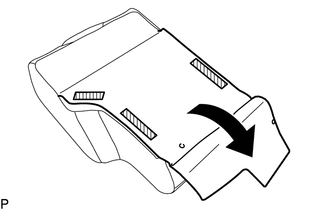

(1) Instale provisionalmente la funda del respaldo del asiento trasero izquierdo de tipo individual en la almohadilla del respaldo del asiento trasero izquierdo de tipo individual con la almohadilla del reposacabezas del asiento trasero izquierdo.

(2) Enganche el fijador.

Fijador

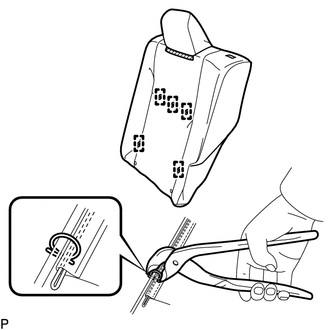

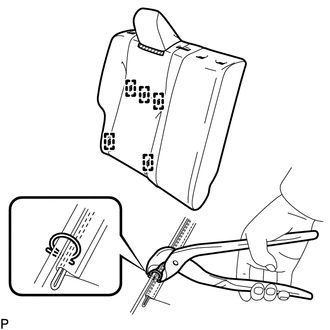

(3) Con alicates para anillos abiertos, instale la funda del respaldo del asiento trasero de tipo individual izquierda en la almohadilla del respaldo del asiento trasero izquierdo de tipo individual con la almohadilla del reposacabezas del asiento trasero izquierdo con 5 anillos abiertos nuevos.

AVISO:

  • Tenga cuidado de no dañar la funda del respaldo del asiento trasero individual izquierdo.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento trasero de tipo individual izquierdo

(b) Fabricados por TMMMS:

(1) Instale provisionalmente la funda del respaldo del asiento individual trasero izquierdo en la almohadilla del respaldo del asiento trasero izquierdo.

(2) Con la ayuda de alicates para anillos abiertos, instale la funda del respaldo del asiento trasero izquierdo de tipo individual en la almohadilla del respaldo del asiento individual trasero izquierdo con 9 nuevos anillos abiertos.

AVISO:

  • Tenga cuidado de no dañar la funda del respaldo del asiento trasero individual izquierdo.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento trasero de tipo individual izquierdo

12. COLOQUE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO INDIVIDUAL CON ALMOHADILLA (para el lado izquierdo)

(a) Fabricados por TMMC:

(1) Instale provisionalmente la funda del respaldo del asiento trasero individual con almohadilla.

(2) Usando los alicates, instale los 2 anillos abiertos nuevos.

AVISO:

  • Tenga cuidado de no dañar la funda del respaldo del asiento trasero de tipo individual con almohadilla.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo trasero de tipo individual con almohadilla.

(3) Coloque los 6 ganchos.

(4) Coloque los 2 clips.

(5) Enganche los 3 fijadores, tal como se muestra en la ilustración.

Fijador

(6) Instale la funda del respaldo del asiento trasero de tipo individual con almohadilla con los 2 clips.

(b) Fabricados por TMMMS:

(1) Instale provisionalmente la funda del respaldo del asiento trasero individual con almohadilla.

(2) Usando los alicates, instale los 7 anillos abiertos nuevos.

AVISO:

  • Tenga cuidado de no dañar la funda del respaldo del asiento trasero de tipo individual con almohadilla.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo trasero de tipo individual con almohadilla.

(3) Enganche los 4 fijadores, tal como se muestra en la ilustración.

Fijador

(4) Cierre el fijador tal como se indica en la ilustración.

(5) Instale la funda del respaldo del asiento trasero de tipo individual con almohadilla con los 2 clips.

13. COLOQUE LA GUÍA DEL CINTURÓN DE HOMBRO DEL ASIENTO TRASERO IZQUIERDO (para el lado izquierdo)

(a) Enganche la guía.

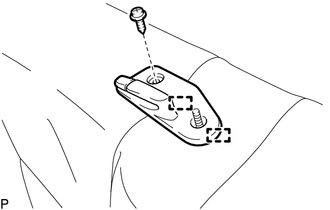

(b) Coloque la guía del cinturón de hombro del asiento trasero izquierdo con el tornillo.

14. INSTALE EL OJAL DEL BOTÓN DE PARADA DEL RESPALDO DEL ASIENTO TRASERO (para el lado izquierdo)

(a) Enganche las 2 garras e instale el ojal del botón de detención del respaldo del asiento trasero.

15. INSTALE EL BOTÓN DE DESBLOQUEO DEL RESPALDO DEL ASIENTO TRASERO (para el lado izquierdo)

(a) Instale el botón de desbloqueo del respaldo del asiento trasero como se observa en la ilustración.
