Toyota Corolla Manual de Taller: Componentes

COMPONENTES

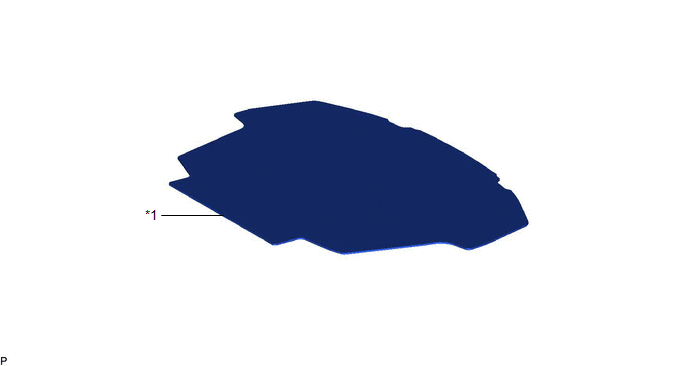

ILUSTRACIÓN

*1

CUBIERTA DE LA RUEDA DE REPUESTO

-

-

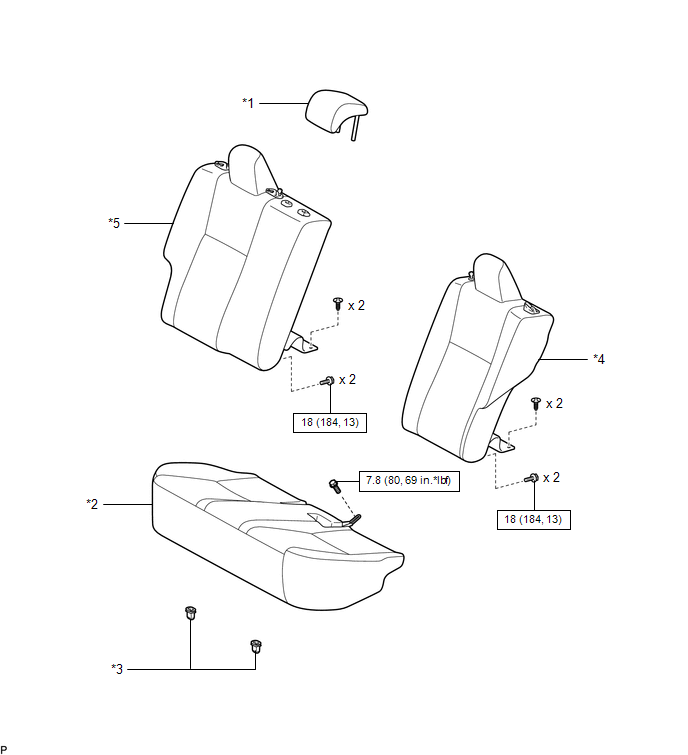

ILUSTRACIÓN

*1

CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO CENTRAL

*2

CONJUNTO DEL COJÍN DEL ASIENTO TRASERO

*3

GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO

*4

CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

*5

CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

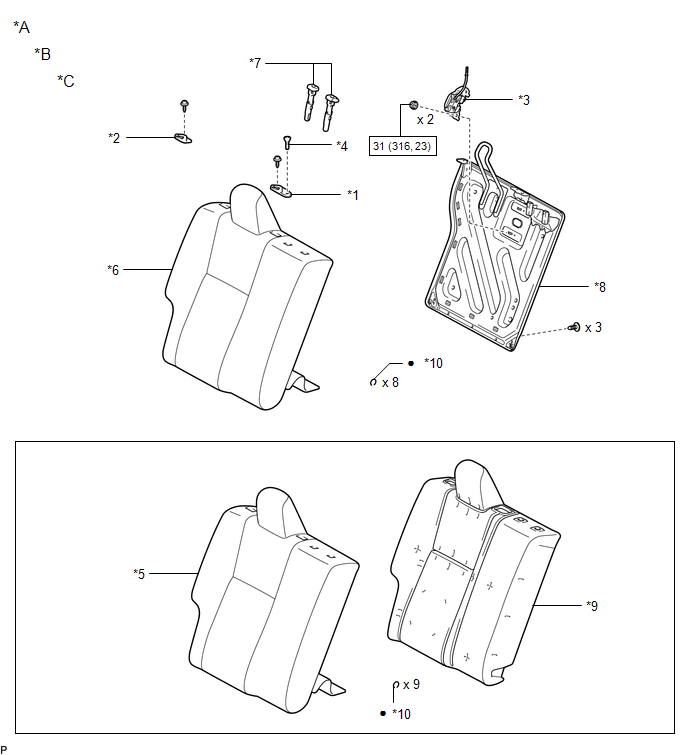

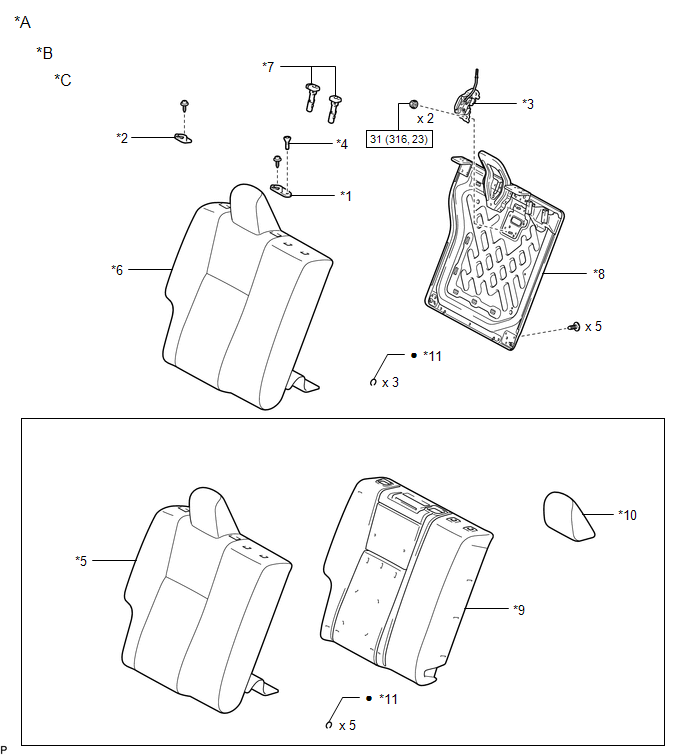

ILUSTRACIÓN

*A

Para el lado derecho

*B

Fabricados por TMMC

*C

Sin reposabrazos

-

-

*1

GUÍA DEL CINTURÓN DE HOMBRO CENTRAL DEL ASIENTO TRASERO

*2

GUÍA DEL CINTURÓN DEL HOMBRO DEL ASIENTO TRASERO DERECHO

*3

CONJUNTO DE BLOQUEO DEL RESPALDO DEL ASIENTO TRASERO DERECHO

*4

BOTÓN DE DESBLOQUEO DEL RESPALDO DEL ASIENTO TRASERO

*5

FUNDA DEL RESPALDO DEL ASIENTO TRASERO DERECHO DE TIPO INDIVIDUAL

*6

FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL CON ALMOHADILLA

*7

SOPORTE DEL REPOSACABEZAS DEL ASIENTO TRASERO CENTRAL

*8

SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO TRASERO DERECHO

*9

ALMOHADILLA DEL RESPALDO DEL ASIENTO TRASERO DERECHO DE TIPO INDIVIDUAL

*10

ALMOHADILLA DEL REPOSACABEZAS DEL ASIENTO TRASERO DERECHO.

*11

ANILLO ABIERTO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

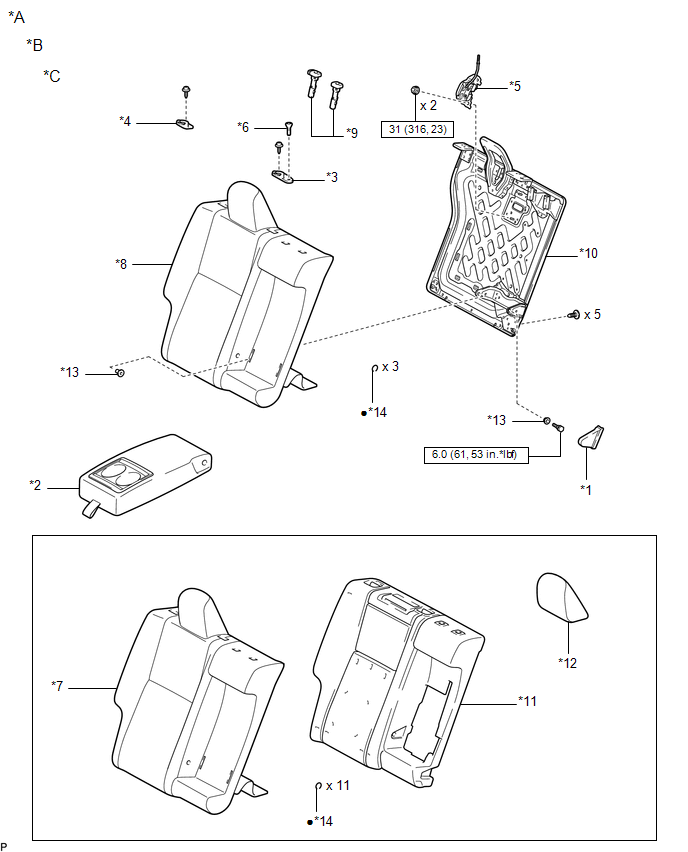

ILUSTRACIÓN

*A

Para el lado derecho

*B

Fabricados por TMMC

*C

Con reposabrazos

-

-

*1

CUBIERTA DE LA BISAGRA DEL REPOSABRAZOS CENTRAL

*2

CONJUNTO DEL REPOSABRAZOS CENTRAL DE LOS ASIENTOS TRASEROS

*3

GUÍA DEL CINTURÓN DE HOMBRO CENTRAL DEL ASIENTO TRASERO

*4

GUÍA DEL CINTURÓN DEL HOMBRO DEL ASIENTO TRASERO DERECHO

*5

CONJUNTO DE BLOQUEO DEL RESPALDO DEL ASIENTO TRASERO DERECHO

*6

BOTÓN DE DESBLOQUEO DEL RESPALDO DEL ASIENTO TRASERO

*7

FUNDA DEL RESPALDO DEL ASIENTO TRASERO DERECHO DE TIPO INDIVIDUAL

*8

FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL CON ALMOHADILLA

*9

SOPORTE DEL REPOSACABEZAS DEL ASIENTO TRASERO CENTRAL

*10

SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO TRASERO DERECHO

*11

ALMOHADILLA DEL RESPALDO DEL ASIENTO TRASERO DERECHO DE TIPO INDIVIDUAL

*12

ALMOHADILLA DEL REPOSACABEZAS DEL ASIENTO TRASERO DERECHO.

*13

CASQUILLO

*14

ANILLO ABIERTO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

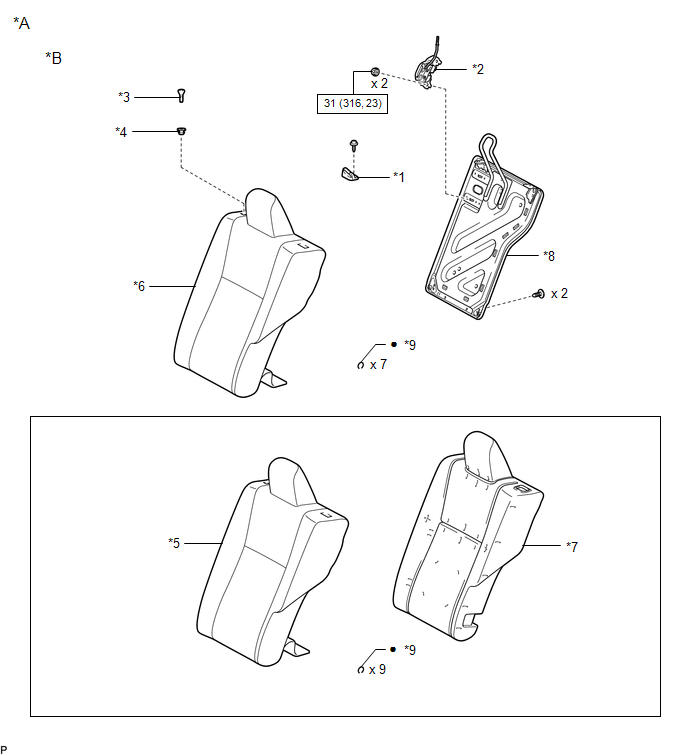

ILUSTRACIÓN

*A

Para el lado izquierdo

*B

Fabricados por TMMC

*1

GUÍA DEL CINTURÓN DEL HOMBRO DEL ASIENTO TRASERO IZQUIERDO

*2

CONJUNTO DE BLOQUEO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

*3

BOTÓN DE DESBLOQUEO DEL RESPALDO DEL ASIENTO TRASERO

*4

OJAL DEL BOTÓN DE DETENCIÓN DEL RESPALDO DEL ASIENTO TRASERO

*5

FUNDA DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO DE TIPO INDIVIDUAL

*6

FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL CON ALMOHADILLA

*7

ALMOHADILLA DEL RESPALDO DEL ASIENTO TRASERO DERECHO DE TIPO INDIVIDUAL

*8

ALMOHADILLA DEL REPOSACABEZAS DEL ASIENTO TRASERO IZQUIERDO

*9

SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

*10

ANILLO ABIERTO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

ILUSTRACIÓN

*A

Para el lado derecho

*B

Fabricados por TMMMS

*C

Sin reposabrazos

-

-

*1

GUÍA DEL CINTURÓN DE HOMBRO CENTRAL DEL ASIENTO TRASERO

*2

GUÍA DEL CINTURÓN DEL HOMBRO DEL ASIENTO TRASERO DERECHO

*3

CONJUNTO DE BLOQUEO DEL RESPALDO DEL ASIENTO TRASERO DERECHO

*4

BOTÓN DE DESBLOQUEO DEL RESPALDO DEL ASIENTO TRASERO

*5

FUNDA DEL RESPALDO DEL ASIENTO TRASERO DERECHO DE TIPO INDIVIDUAL

*6

FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL CON ALMOHADILLA

*7

SOPORTE DEL REPOSACABEZAS DEL ASIENTO TRASERO CENTRAL

*8

SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO TRASERO DERECHO

*9

ALMOHADILLA DEL RESPALDO DEL ASIENTO TRASERO DERECHO DE TIPO INDIVIDUAL

*10

ANILLO ABIERTO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

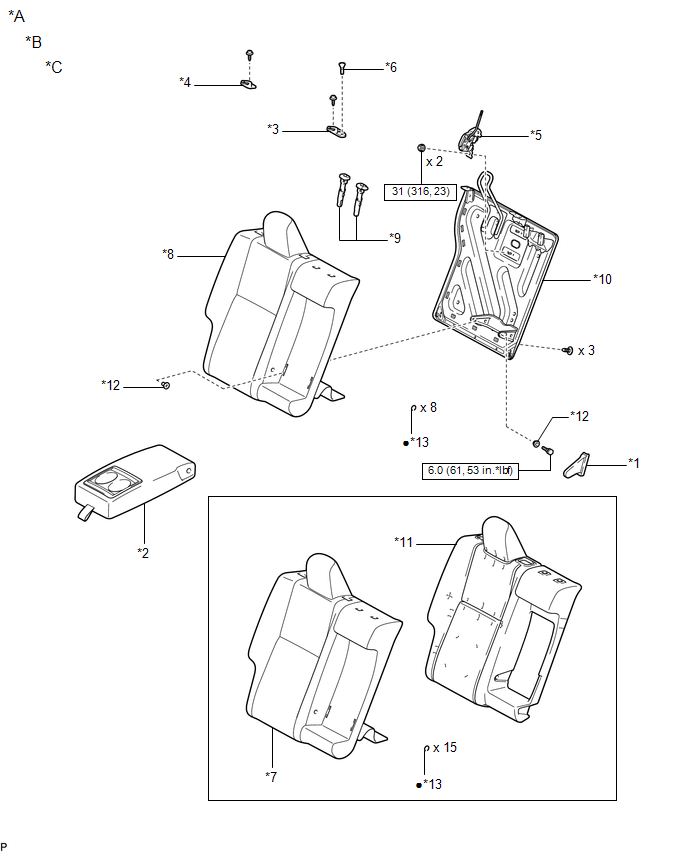

ILUSTRACIÓN

*A

Para el lado derecho

*B

Fabricados por TMMMS

*C

Con reposabrazos

-

-

*1

CUBIERTA DE LA BISAGRA DEL REPOSABRAZOS CENTRAL

*2

CONJUNTO DEL REPOSABRAZOS CENTRAL DE LOS ASIENTOS TRASEROS

*3

GUÍA DEL CINTURÓN DE HOMBRO CENTRAL DEL ASIENTO TRASERO

*4

GUÍA DEL CINTURÓN DEL HOMBRO DEL ASIENTO TRASERO DERECHO

*5

CONJUNTO DE BLOQUEO DEL RESPALDO DEL ASIENTO TRASERO DERECHO

*6

BOTÓN DE DESBLOQUEO DEL RESPALDO DEL ASIENTO TRASERO

*7

FUNDA DEL RESPALDO DEL ASIENTO TRASERO DERECHO DE TIPO INDIVIDUAL

*8

FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL CON ALMOHADILLA

*9

SOPORTE DEL REPOSACABEZAS DEL ASIENTO TRASERO CENTRAL

*10

SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO TRASERO DERECHO

*11

ALMOHADILLA DEL RESPALDO DEL ASIENTO TRASERO DERECHO DE TIPO INDIVIDUAL

*12

CASQUILLO

*13

ANILLO ABIERTO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

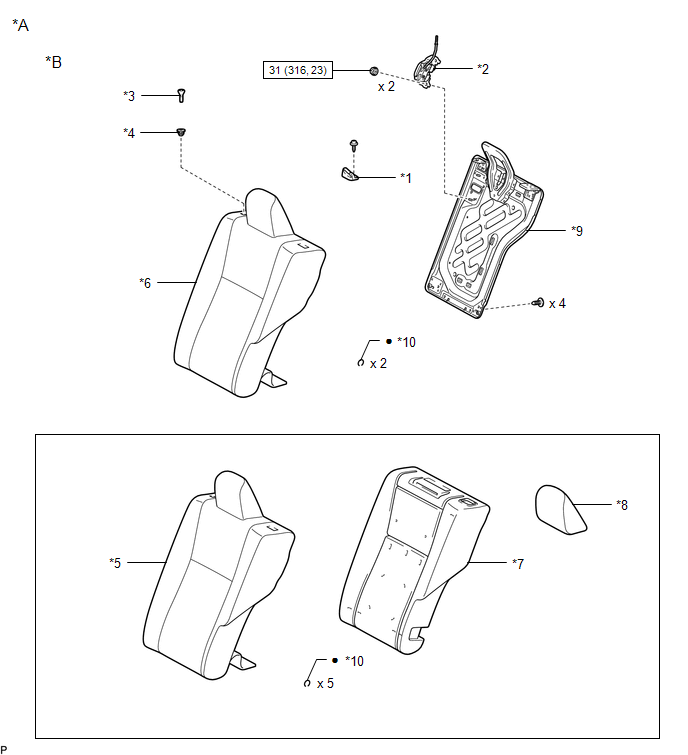

ILUSTRACIÓN

*A

Para el lado izquierdo

*B

Fabricados por TMMMS

*1

GUÍA DEL CINTURÓN DEL HOMBRO DEL ASIENTO TRASERO IZQUIERDO

*2

CONJUNTO DE BLOQUEO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

*3

BOTÓN DE DESBLOQUEO DEL RESPALDO DEL ASIENTO TRASERO

*4

OJAL DEL BOTÓN DE DETENCIÓN DEL RESPALDO DEL ASIENTO TRASERO

*5

FUNDA DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO DE TIPO INDIVIDUAL

*6

FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL CON ALMOHADILLA

*7

ALMOHADILLA DEL RESPALDO DEL ASIENTO TRASERO DERECHO DE TIPO INDIVIDUAL

*8

SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

*9

ANILLO ABIERTO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

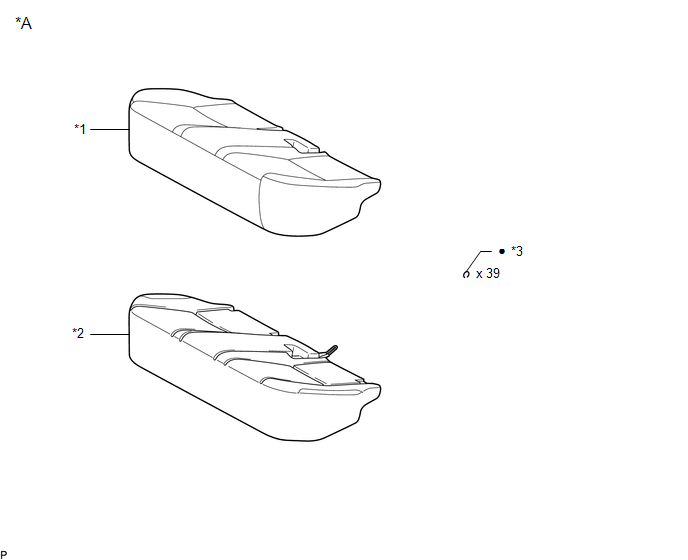

ILUSTRACIÓN

*A

Fabricados por TMMC

-

-

*1

FUNDA DEL COJÍN DE LOS ASIENTOS TRASEROS DE TIPO BANCO

*2

ALMOHADILLA DEL COJÍN DEL ASIENTO TRASERO DE TIPO BANCO

*3

ANILLO ABIERTO

-

-

Pieza no reutilizable

-

-

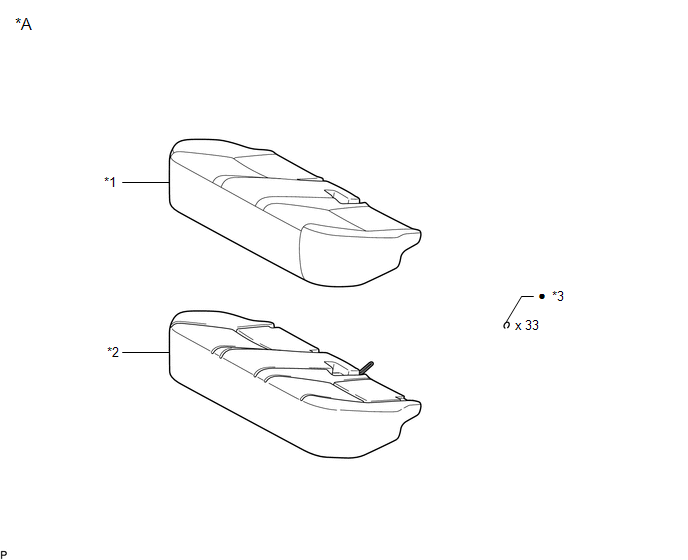

ILUSTRACIÓN

*A

Fabricados por TMMMS

-

-

*1

FUNDA DEL COJÍN DE LOS ASIENTOS TRASEROS DE TIPO BANCO

*2

ALMOHADILLA DEL COJÍN DEL ASIENTO TRASERO DE TIPO BANCO

*3

ANILLO ABIERTO

-

-

Pieza no reutilizable

-

-
