Toyota Corolla Manual de Taller: Circuito de la señal de marcha atrás

DESCRIPCIÓN

para EC65:
  • El conjunto del receptor de navegación recibe una señal de marcha atrás desde el conjunto del interruptor de las luces de marcha atrás.
para K313
  • El conjunto del receptor de navegación recibe una señal de marcha atrás del relé BKUP LP.

DIAGRAMA DE CONEXIONES

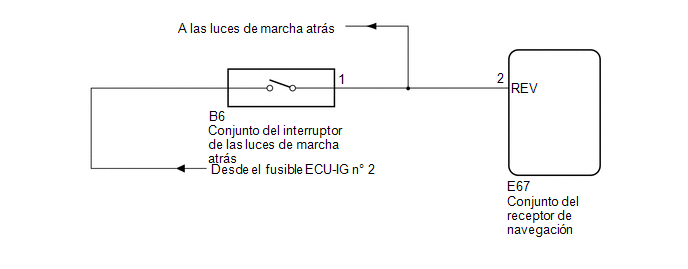

para EC65

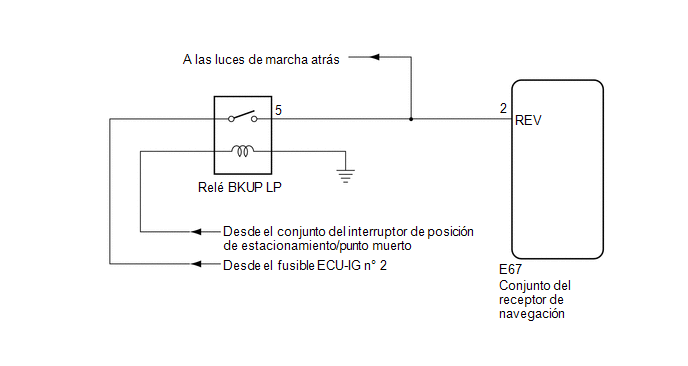

para K313

PROCEDIMIENTO

1.

INSPECCIONE LAS LUCES DE MARCHA ATRÁS

(a) Coloque la palanca de cambios en la posición R y compruebe que se encienden las luces de marcha atrás.

OK:

Las luces de marcha atrás se encienden.

MAL

VAYA AL SISTEMA DE ILUMINACIÓN

OK

2.

REVISE EL MAZO DE CABLES Y EL CONECTOR (SEÑAL DE MARCHA ATRÁS)

(a) Desconecte el conector E67 del conjunto del receptor de navegación.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E67-2 (REV) - Masa de la carrocería

Interruptor de encendido en posición ON

Palanca de cambios en R

11 a 14 V

E67-2 (REV) - Masa de la carrocería

Interruptor de encendido en posición ON

La palanca de cambios está en una posición distinta de R

Inferior a 1 V

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
