DESCRIPCIÓN
El conjunto del receptor de navegación y el conjunto del micrófono del teléfono
están conectados entre sí a través de las líneas de señal de detección de conexión
del micrófono.
Este DTC se memoriza cuando la línea de la señal de detección de conexión del
micrófono está desconectada.
|
N° de DTC
|
Elemento detectado
|
Condición de detección del DTC
|
Área afectada
|
|
B1579
|
Micrófono de reconocimiento de voz desconectado
|
Se pierde la señal del micrófono.
|
- Conjunto del micrófono del teléfono
- Conjunto del receptor de navegación
- Mazo de cables o conector
|

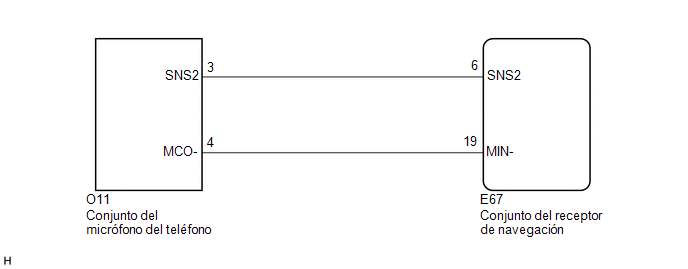

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
|
1.
|
COMPRUEBE EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN
|
|
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
E67-19 (MIN-) - Masa de la carrocería
|
Siempre
|
Inferior a 1 Ω
|
|
|
|

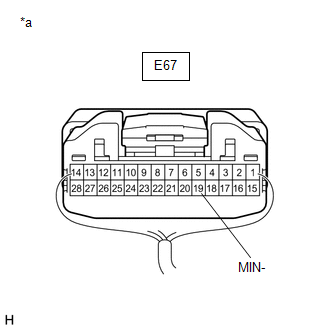

*a
|
Componente conectado al mazo de cables
(Conjunto del receptor de navegación)
|
|
|
| MAL |
 |
SUSTITUYA EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN
|
| OK |
|
|
|
2.
|
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE
NAVEGACIÓN - CONJUNTO DEL MICRÓFONO DEL TELÉFONO)
|
(a) Desconecte el conector E67 del conjunto del receptor de navegación.
(b) Desconecte el conector O11 del conjunto del micrófono del teléfono.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
E67-6 (SNS2) - O11-3 (SNS2)
|
Siempre
|
Inferior a 1 Ω
|
|
E67-19 (MIN-) - O11-4 (MCO-)
|
Siempre
|
Inferior a 1 Ω
|
|
E67-6 (SNS2) o O11-3 (SNS2) - Masa de la carrocería
|
Siempre
|
10 kΩ o superior
|
|
E67-19 (MIN-) o O11-4 (MCO-) - Masa de la carrocería
|
Siempre
|
10 kΩ o superior
|
| MAL |
|
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
|
| OK |
|
|
|
|
3.
|
INSPECCIONE EL CONJUNTO DEL MICRÓFONO DEL TELÉFONO
|
(a) Extraiga el conjunto del micrófono del teléfono.
Haga clic aquí
|
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
3 (SNS2) - 4 (MCO-)
|
Siempre
|
Inferior a 1 Ω
|
|
|
|

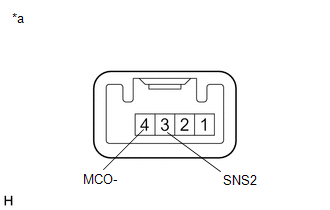

*a
|
Componente no conectado al mazo de cables
(conjunto del micrófono del teléfono)
|
|
|
| OK |
|
SUSTITUYA EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN
|
| MAL |
|
SUSTITUYA EL CONJUNTO DEL MICRÓFONO DEL TELÉFONO
|
|
