Toyota Corolla Manual de Taller: Error de reconocimiento/reproducción del sistema de sonido USB

DESCRIPCIÓN

Cuando un dispositivo USB o "iPod" está conectado a la clavija USB del conjunto del adaptador de la clavija estéreo n° 1, debe contener archivos reproducibles. El dispositivo también debe comunicarse con y ser reconocido por el conjunto del receptor de radio y pantalla. Este procedimiento de diagnóstico se usa cuando no se reconoce un dispositivo o si los archivos del dispositivo no pueden reproducirse con normalidad.

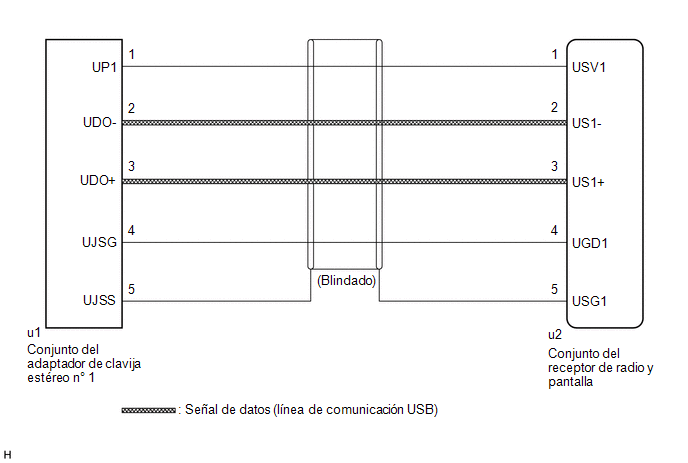

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Cuando existe una gran cantidad de datos en un dispositivo USB, puede tardar un rato que empiece la reproducción.
• Cuando utilice un dispositivo USB, los archivos que estén protegidos por copyright no se pueden reproducir.
• Cuando los archivos no se reproducen en el orden establecido, realice el siguiente procedimiento antes de la inspección.
  1. Añada los números delante del nombre de los archivos.
  2. Coloque los archivos en una carpeta y copie los datos de la carpeta en el dispositivo USB.

PROCEDIMIENTO

(a) Desconecte el dispositivo USB o "iPod" del conjunto del adaptador de clavija estéreo n° 1.

(b) Compruebe si hay archivos reproducibles en el dispositivo USB o "iPod".

OBSERVACIÓN:

Consulte la sección Descripción del sistema para los archivos reproducibles.

Haga clic aquí

(c) Compruebe si el dispositivo USB tiene un formato compatible o el "iPod" es de una versión compatible.

OBSERVACIÓN:

Consulte la sección Descripción del sistema para formatos y versiones compatibles.

Haga clic aquí

Resultado:

A

FIN (EL FORMATO DEL DISPOSITIVO USB ES INCOMPATIBLE, LA VERSIÓN DE "iPod" ES INCOMPATIBLE O NO HAY ARCHIVOS REPRODUCIBLES)

B

(a) Desconecte el conector u2 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector u1 del conjunto del adaptador de clavija estéreo n° 1.

(c) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Estado Valor especificado u1-1 (UP1) - u2-1 (USV1) Siempre Inferior a 1 Ω u1-2 (UDO-) - u2-2 (US1-) Siempre Inferior a 1 Ω u1-3 (UDO+) - u2-3 (US1+) Siempre Inferior a 1 Ω u1-4 (UJSG) - u2-4 (UGD1) Siempre Inferior a 1 Ω u1-5 (UJSS) - u2-5 (USG1) Siempre Inferior a 1 Ω u1-1 (UP1) - Masa de la carrocería Siempre 10 kΩ o superior u1-2 (UDO-) - Masa de la carrocería Siempre 10 kΩ o superior u1-3 (UDO+) - Masa de la carrocería Siempre 10 kΩ o superior u1-4 (UJSG) - Masa de la carrocería Siempre 10 kΩ o superior u1-5 (UJSS) - Masa de la carrocería Siempre 10 kΩ o superior

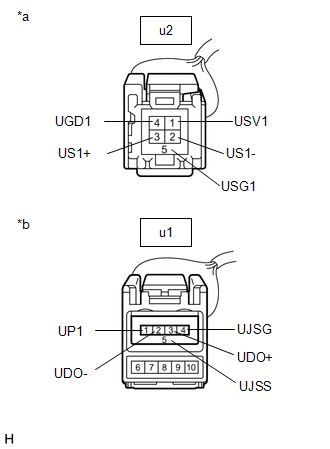

*a Vista frontal del conector del mazo de cables (al conjunto del receptor de radio y pantalla) *b Vista frontal del conector del mazo de cables (al conjunto del adaptador de clavija estéreo n° 1)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

(a) Conecte de nuevo el conector del receptor del conjunto de radio y pantalla u2.

(b) Mida la tensión según los valores de la siguiente tabla. Tensión estándar: Conexión del tester Estado Valor especificado u1-1 (UP1) - u1-4 (UJSG) Interruptor de encendido en posición ACC 5 V

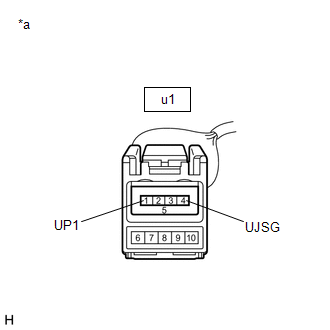

*a Vista frontal del conector del mazo de cables (al conjunto del adaptador de clavija estéreo n° 1)

MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

OK

(a) Borre todos archivos del dispositivo UBS o "iPod" y formatéelo/restablézcalo.

(b) Guarde los datos otra vez y verifique si se puede reproducir en el dispositivo del vehículo.

AVISO:

El formateo de un dispositivo USB o la restauración de un "iPod" borra toda la música del dispositivo. Asegúrese de que hay copias de seguridad de los datos de música disponibles antes de realizar esta operación.

OK:

La avería desaparece.

OK

FIN DE LA INSPECCIÓN

MAL

(a) Apague el interruptor de encendido.

OBSERVACIÓN:

Si se produce alguna avería, es necesario apagar el interruptor de encendido para que el vehículo pueda reconocer un dispositivo nuevo al conectarlo.

(b) Coloque el interruptor de encendido en posición ACC.

(c) Conecte un dispositivo USB o "iPod" que se sepa que funciona bien al conjunto del adaptador de clavija estéreo n° 1.

OBSERVACIÓN:

• Si la avería se produce cuando se estaba usando un USB, utilice otro dispositivo USB para la inspección. Si la avería se produjo cuando se estaba usando un "iPod", utilice otro "iPod" para la inspección.
• Consulte la sección Descripción del sistema para formatos y versiones compatibles.

  Haga clic aquí

SIGUIENTE

(a) Compruebe si el conjunto del receptor de radio y pantalla reconoce un dispositivo USB o "iPod" y si en la pantalla se muestra información como los nombres de pista, de artista y del álbum.

OK:

El dispositivo USB o el "iPod" se reconoce o se muestra correctamente en la pantalla de información.

OK

DISPOSITIVO USB O "iPod" INCOMPATIBLE O DEFECTUOSO

MAL

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS
