Toyota Corolla Manual de Taller: Componentes

COMPONENTES

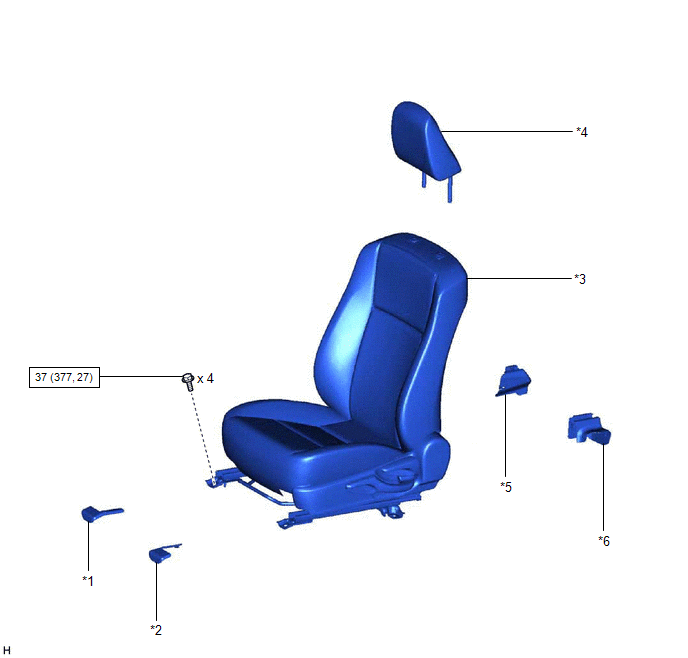

ILUSTRACIÓN

*1

CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO DELANTERO

*2

CUBIERTA DEL SOPORTE DEL CARRIL EXTERIOR DEL ASIENTO DELANTERO

*3

CONJUNTO DEL ASIENTO DELANTERO

*4

CONJUNTO DEL REPOSACABEZAS DEL ASIENTO DELANTERO

*5

CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO

*6

CUBIERTA DEL CARRIL DEL ASIENTO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

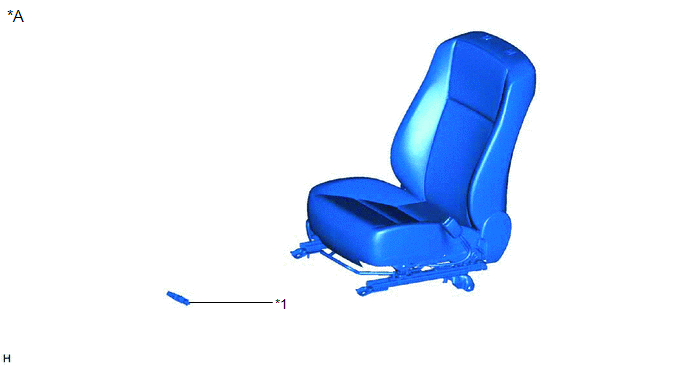

ILUSTRACIÓN

*A

Para el lado del pasajero delantero

-

-

*1

ECU DE DETECCIÓN DE OCUPANTE

-

-

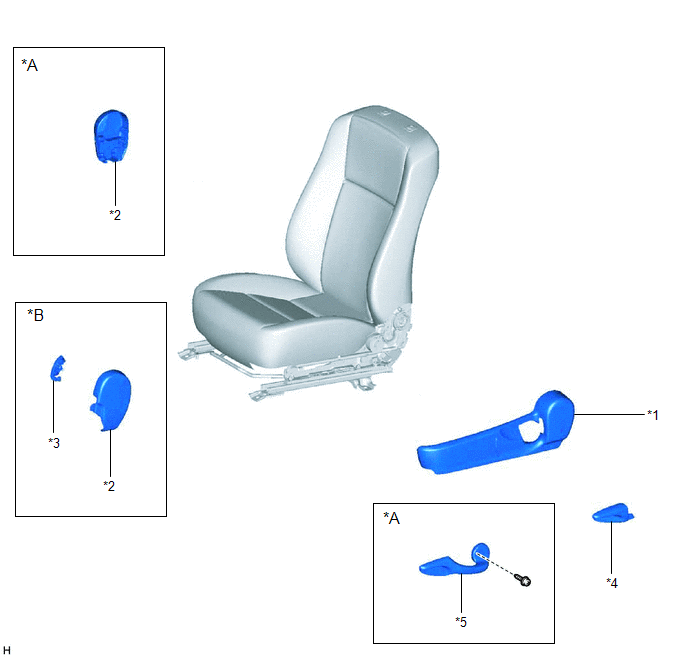

ILUSTRACIÓN

*A

Para el lado del conductor

*B

Para el lado del pasajero delantero

*1

PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

*2

PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO

*3

CUBIERTA INTERNA DEL DISPOSITIVO DE AJUSTE DE RECLINADO

*4

MANILLA DE LIBERACIÓN DEL DISPOSITIVO DE AJUSTE DE RECLINADO

*5

MANILLA DEL DISPOSITIVO DE AJUSTE VERTICAL

-

-

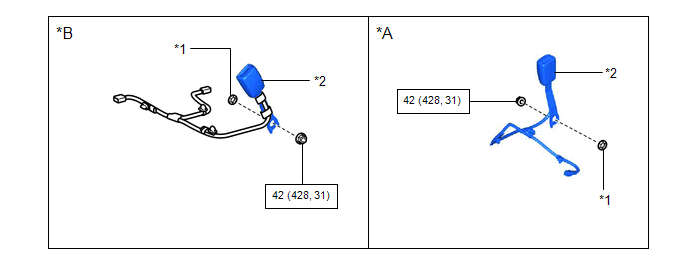

ILUSTRACIÓN

*A

Para el lado del conductor

*B

Para el lado del pasajero delantero

*1

PLACA DE ANCLAJE DEL CINTURÓN DE SEGURIDAD DELANTERO

*2

CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

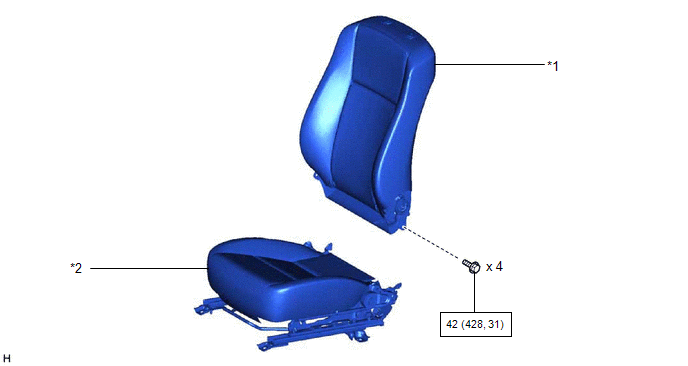

ILUSTRACIÓN

*1

CONJUNTO DEL RESPALDO DELANTERO DE TIPO INDIVIDUAL

*2

CONJUNTO DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

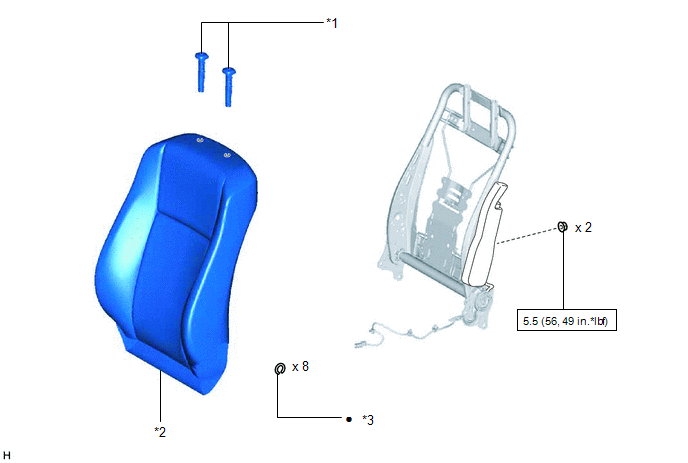

ILUSTRACIÓN

*1

SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO

*2

FUNDA DEL RESPALDO DEL ASIENTO DELANTERO CON ALMOHADILLA DE TIPO INDIVIDUAL

*3

ANILLO ABIERTO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

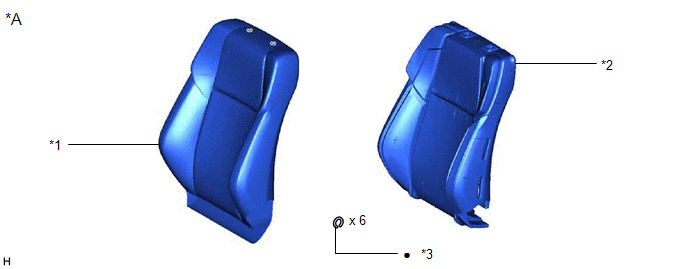

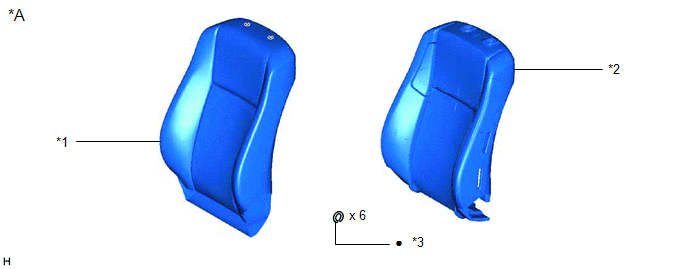

ILUSTRACIÓN

*A

Para asiento de tipo estándar

-

-

*1

FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*2

ALMOHADILLA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*3

ANILLO ABIERTO

-

-

Pieza no reutilizable

-

-

ILUSTRACIÓN

*A

Para asiento de tipo deportivo

-

-

*1

FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*2

ALMOHADILLA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*3

ANILLO ABIERTO

-

-

Pieza no reutilizable

-

-

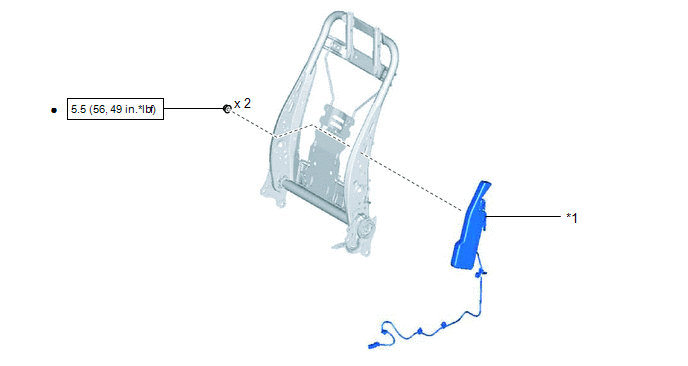

ILUSTRACIÓN

*1

CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

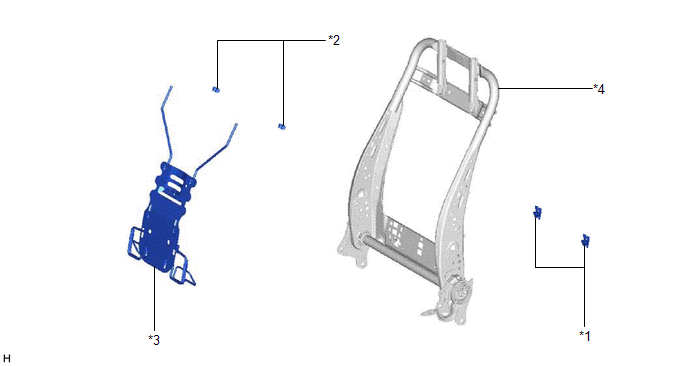

ILUSTRACIÓN

*1

PROTECTOR DEL BORDE DEL RESPALDO DEL ASIENTO DELANTERO

*2

GANCHO DEL RESPALDO DEL ASIENTO DELANTERO

*3

SUBCONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO

*4

SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO DELANTERO

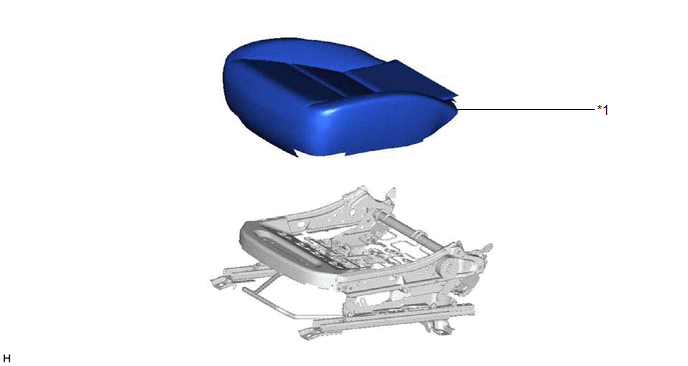

ILUSTRACIÓN

*1

CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

-

-

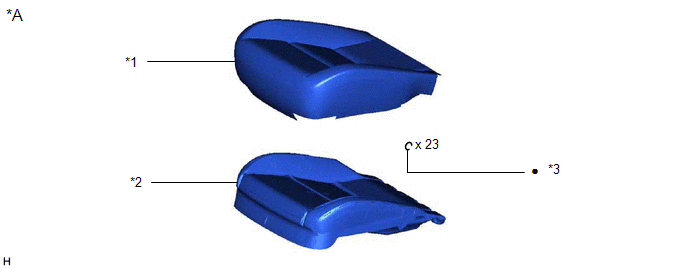

ILUSTRACIÓN

*A

Para asiento de tipo estándar

-

-

*1

CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*2

ALMOHADILLA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*3

ANILLO ABIERTO

-

-

Pieza no reutilizable

-

-

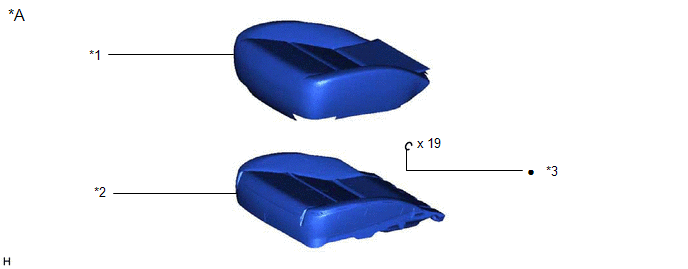

ILUSTRACIÓN

*A

Para asiento de tipo deportivo

-

-

*1

CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*2

ALMOHADILLA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*3

ANILLO ABIERTO

-

-

Pieza no reutilizable

-

-

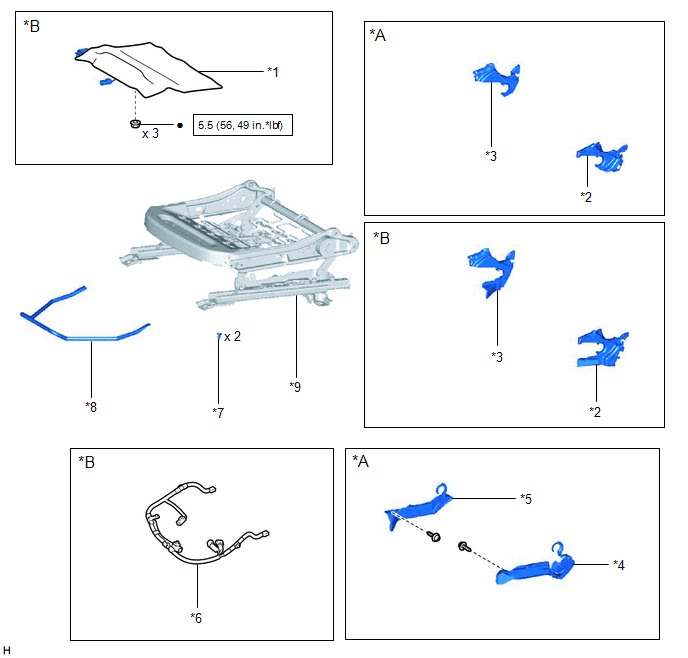

ILUSTRACIÓN

*A

Para el lado del conductor

*B

Para el lado del pasajero delantero

*1

SUBCONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

*2

PROTECTOR DEL BORDE IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO

*3

PROTECTOR DEL BORDE DERECHO DEL COJÍN DEL ASIENTO DELANTERO

*4

PROTECTOR INFERIOR IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO

*5

PROTECTOR INFERIOR DERECHO DEL COJÍN DEL ASIENTO DELANTERO

*6

CABLE DEL ASIENTO DELANTERO

*7

TAPA DE LA CUBIERTA DEL DISPOSITIVO DE AJUSTE DEL ASIENTO

*8

PALANCA DE AJUSTE DEL CARRIL DEL ASIENTO

*9

CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL ASIENTO DELANTERO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

    Conjunto Del Asiento Delantero (fabricados Por Tmmms Con Asiento Manual)

    ExtracciÓn
