Toyota Corolla Manual de Taller: Micrófono de reconocimiento de voz desconectado (B1579)

DESCRIPCIÓN

El conjunto del receptor de radio y pantalla y el conjunto del micrófono del teléfono están conectados entre sí a través de las líneas de señal de detección de conexión del micrófono.

Este DTC se memoriza cuando la línea de la señal de detección de conexión del micrófono está desconectada.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B1579

Micrófono de reconocimiento de voz desconectado

Se pierde la señal del micrófono

  • Conjunto del micrófono del teléfono
  • Conjunto del receptor de radio y pantalla
  • Mazo de cables o conector

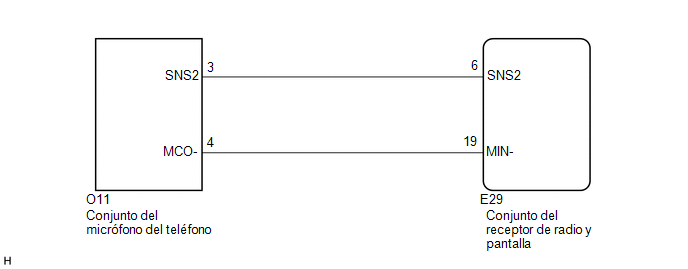

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E29-19 (MIN-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

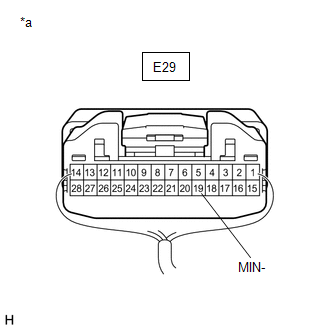

*a

Componente conectado al mazo de cables

(Conjunto del receptor de radio y pantalla)

MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL MICRÓFONO DEL TELÉFONO)

(a) Desconecte el conector E29 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector O11 del conjunto del micrófono del teléfono.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E29-6 (SNS2) - O11-3 (SNS2)

Siempre

Inferior a 1 Ω

E29-19 (MIN-) - O11-4 (MCO-)

Siempre

Inferior a 1 Ω

E29-6 (SNS2) o O11-3 (SNS2) - Masa de la carrocería

Siempre

10 kΩ o superior

E29-19 (SNS2) o O11-4 (MCO-) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

3.

INSPECCIONE EL CONJUNTO DEL MICRÓFONO DEL TELÉFONO

(a) Extraiga el conjunto del micrófono del teléfono.

Haga clic aquí

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3 (SNS2) - 4 (MCO-)

Siempre

Inferior a 1 Ω

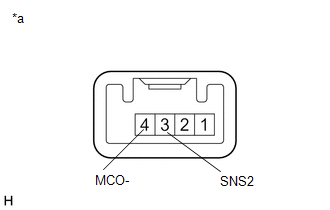

*a

Componente no conectado al mazo de cables

(conjunto del micrófono del teléfono)

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

MAL

SUSTITUYA EL CONJUNTO DEL MICRÓFONO DEL TELÉFONO
