Toyota Corolla Manual de Taller: Componentes

COMPONENTES

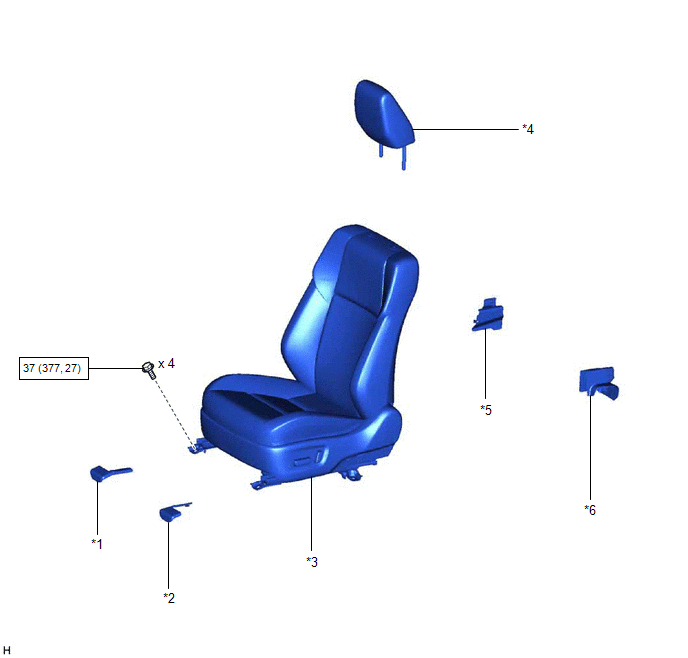

ILUSTRACIÓN

*1

CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO DELANTERO

*2

CUBIERTA DEL SOPORTE DEL CARRIL EXTERIOR DEL ASIENTO DELANTERO

*3

CONJUNTO DEL ASIENTO DELANTERO

*4

CONJUNTO DEL REPOSACABEZAS DEL ASIENTO DELANTERO

*5

CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO

*6

CUBIERTA DEL CARRIL DEL ASIENTO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

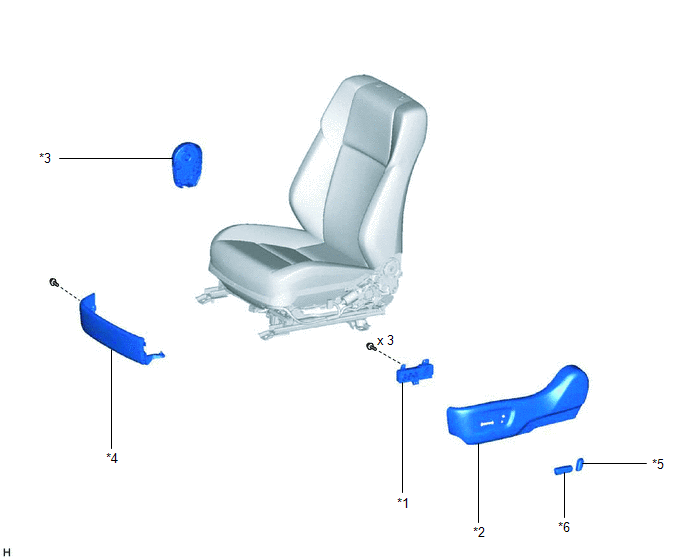

ILUSTRACIÓN

*1

INTERRUPTOR DEL ASIENTO ELÉCTRICO DELANTERO

*2

PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

*3

PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO

*4

PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO N° 1

*5

PERILLA DEL INTERRUPTOR DE RECLINADO DEL ASIENTO ELÉCTRICO

*6

PERILLA DEL INTERRUPTOR DE DESLIZAMIENTO Y DE MOVIMIENTO VERTICAL DEL ASIENTO ELÉCTRICO

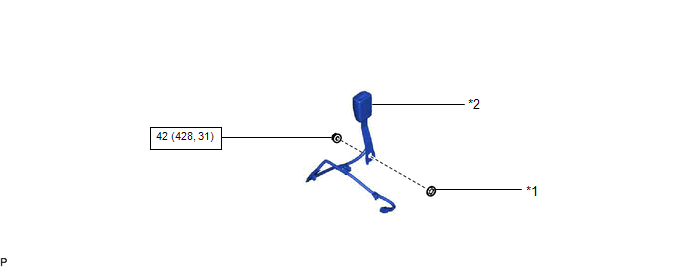

ILUSTRACIÓN

*1

PLACA DE ANCLAJE DEL CINTURÓN DE SEGURIDAD DELANTERO

*2

CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

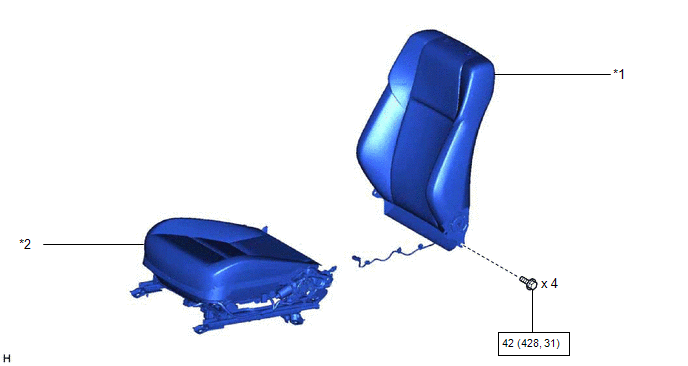

ILUSTRACIÓN

*1

CONJUNTO DEL RESPALDO DELANTERO DE TIPO INDIVIDUAL

*2

CONJUNTO DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

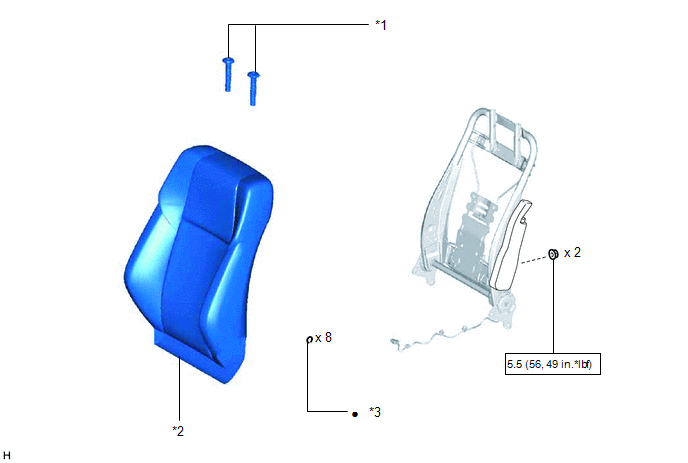

ILUSTRACIÓN

*1

SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO

*2

FUNDA DEL RESPALDO DEL ASIENTO DELANTERO CON ALMOHADILLA DE TIPO INDIVIDUAL

*3

ANILLO ABIERTO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

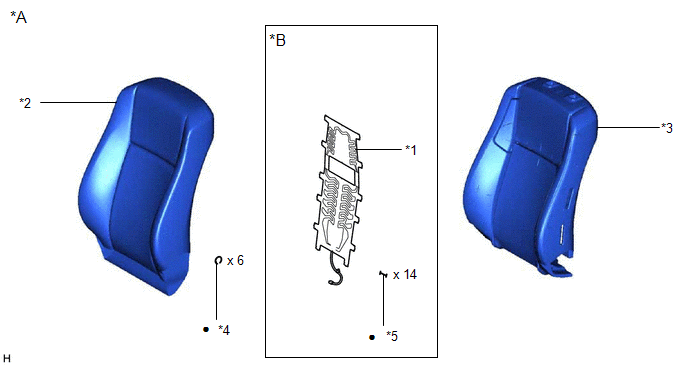

ILUSTRACIÓN

*A

Para asiento de tipo estándar

*B

Con sistema de calefacción de los asientos

*1

CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO

*2

FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*3

ALMOHADILLA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*4

ANILLO ABIERTO

*5

TACHUELA

-

-

Pieza no reutilizable

-

-

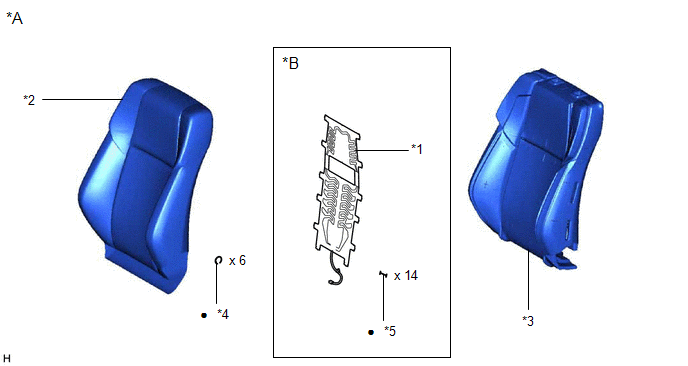

ILUSTRACIÓN

*A

Para asiento de tipo deportivo

*B

Con sistema de calefacción de los asientos

*1

CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO

*2

FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*3

ALMOHADILLA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*4

ANILLO ABIERTO

*5

TACHUELA

-

-

Pieza no reutilizable

-

-

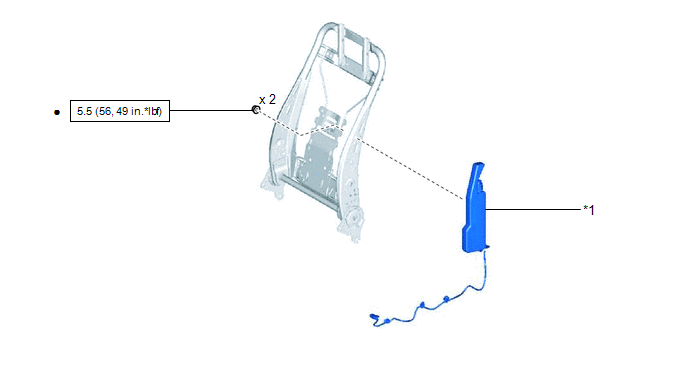

ILUSTRACIÓN

*1

CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

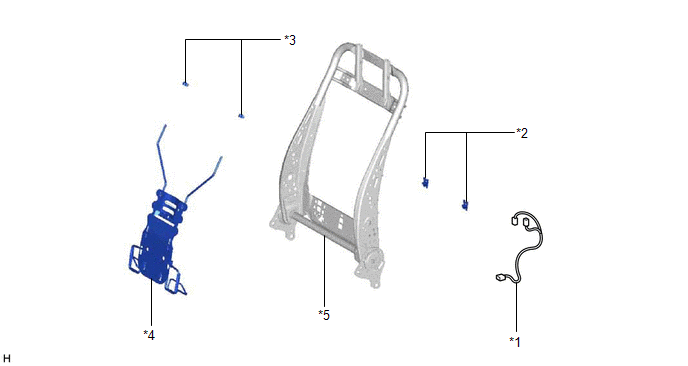

ILUSTRACIÓN

*1

CABLE N° 2 DEL ASIENTO DELANTERO

*2

PROTECTOR DEL BORDE DEL RESPALDO DEL ASIENTO DELANTERO

*3

GANCHO DEL RESPALDO DEL ASIENTO DELANTERO

*4

SUBCONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO

*5

SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO DELANTERO

-

-

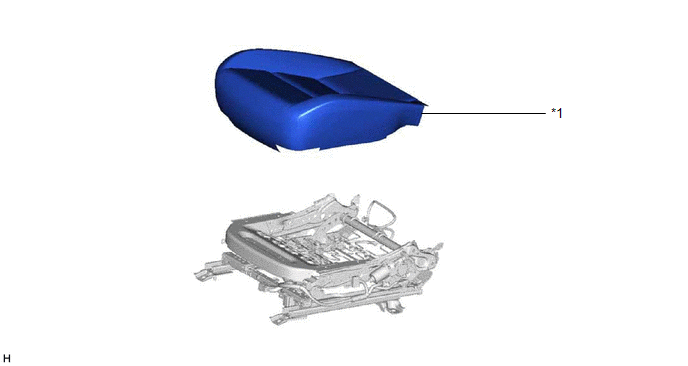

ILUSTRACIÓN

*1

FUNDA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

-

-

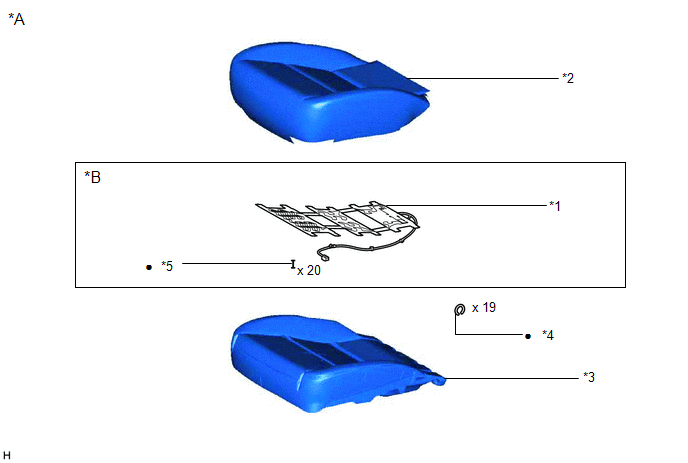

ILUSTRACIÓN

*A

Para asiento de tipo estándar

*B

Con sistema de calefacción de los asientos

*1

CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO

*2

FUNDA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*3

ALMOHADILLA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*4

ANILLO ABIERTO

*5

TACHUELA

-

-

Pieza no reutilizable

-

-

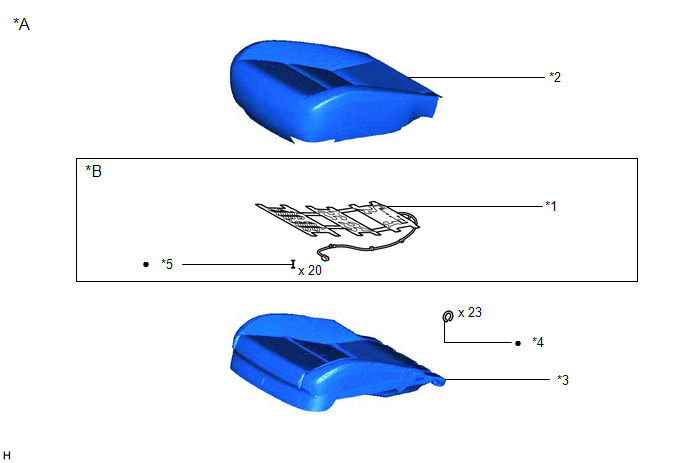

ILUSTRACIÓN

*A

Para asiento de tipo deportivo

*B

Con sistema de calefacción de los asientos

*1

CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO

*2

FUNDA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*3

ALMOHADILLA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

*4

ANILLO ABIERTO

*5

TACHUELA

-

-

Pieza no reutilizable

-

-

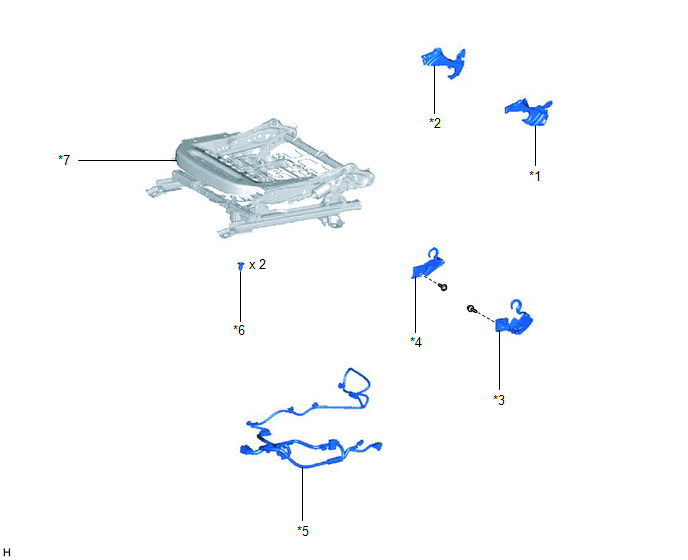

ILUSTRACIÓN

*1

PROTECTOR DEL BORDE IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO

*2

PROTECTOR DEL BORDE DERECHO DEL COJÍN DEL ASIENTO DELANTERO

*3

PROTECTOR INFERIOR IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO

*4

PROTECTOR INFERIOR DERECHO DEL COJÍN DEL ASIENTO DELANTERO

*5

CABLE DEL ASIENTO DELANTERO

*6

TAPA DE LA CUBIERTA DEL DISPOSITIVO DE AJUSTE DEL ASIENTO

*7

CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL ASIENTO DELANTERO

-

-

    Conjunto Del Asiento Delantero (fabricados Por Tmmms Con Asiento Eléctrico)

    ExtracciÓn
