Componente
|
Descripción
|
|
ECU de bloqueo de la dirección (conjunto del actuador de bloqueo de la
dirección)
|
- La dirección se bloquea y desbloquea comunicándose con la ECU de
certificación (conjunto de la ECU de la llave inteligente) y la caja
de códigos ID (ECU del código del inmovilizador) a través de la comunicación
LIN.
- Cuando se cumplen las siguientes condiciones, la dirección se puede
desbloquear.
- Los códigos (códigos L) de la caja de códigos ID (ECU del código
del inmovilizador) y el mecanismo de bloqueo de la dirección coinciden.
- Los códigos (códigos S) de la caja de códigos ID (ECU del código
del inmovilizador) y la ECU de certificación (conjunto de la ECU
de la llave inteligente) coinciden.
- La ECU de certificación (conjunto de la ECU de la llave inteligente)
y los códigos de ID de la llave coinciden.
|
|
ECU de certificación (conjunto de la ECU de la llave inteligente)
|
- El código ID de la llave que lleva el usuario se envía a la antena
de la llave eléctrica.
- La ECU de certificación (conjunto de la ECU de la llave inteligente)
compara el código ID de la llave recibido desde la antena de la llave
eléctrica con su propio código ID. Si coinciden, la ECU de certificación
(conjunto de la ECU de la llave inteligente) permite que la ECU del
mecanismo de bloqueo de la dirección (conjunto del actuador del mecanismo
de bloqueo de la dirección) active el encendido, arranque el motor y
desbloquee y bloquee la dirección.
- Emite un comando para suministrar energía al motor de bloqueo de
la dirección basándose en el modo de la fuente de alimentación, la posición
del cambio y la señal de la velocidad del vehículo.
|
|
Caja de códigos ID (ECU del código del inmovilizador)
|
Recibe los comandos de activación y desactivación del inmovilizador de
la ECU de certificación (conjunto de la ECU de la llave inteligente) a través
de la comunicación LIN y los envía al ECM.
|

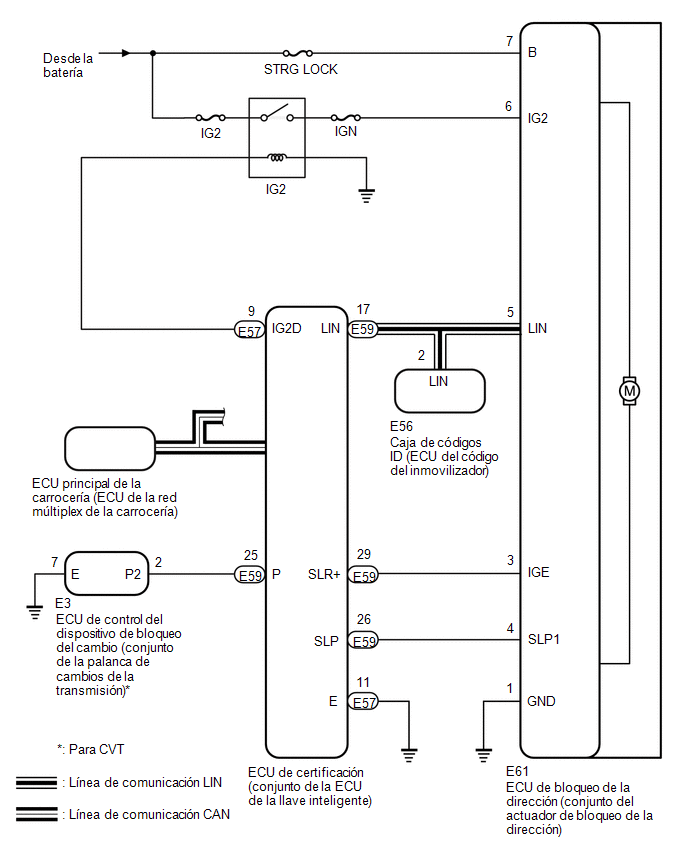

Descripción del circuito
