Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí

2. INSTALE EL CONJUNTO DE LA COLUMNA DE DIRECCIÓN

(a) Instale el conjunto de la columna de dirección con el perno y 2 tuercas.

Torque:

Perno :

36 N·m {367 kgf·cm, 27 ft·lbf}

Tuerca :

25 N·m {255 kgf·cm, 18 ft·lbf}

AVISO:

Asegúrese de que el mazo de cables no interfiera con el conjunto de la columna de dirección.

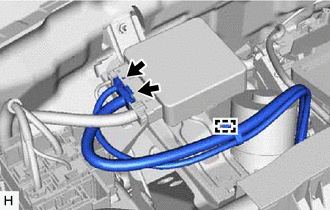

(b) Conecte los conectores y enganche las abrazaderas de los mazos de cables al conjunto de la columna de dirección.

(c) Enganche la abrazadera.

(d) Conecte los 2 conectores.

3. INSTALE EL CONJUNTO DEL EJE INTERMEDIO DE DIRECCIÓN N° 2

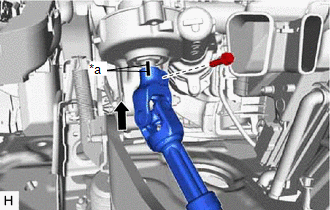

(a) Alinee las marcas de correspondencia en el conjunto n° 2 del eje intermedio de dirección y en el conjunto de la columna de dirección.

*a Marca de correspondencia

(b) Instale el conjunto del eje intermedio de la dirección n° 2 en el conjunto de la columna de dirección.

(c) Coloque un perno nuevo.

Torque:

35 N·m {357 kgf·cm, 26 ft·lbf}

4. INSTALE EL CONJUNTO DE SOPORTE DEL PEDAL DEL FRENO

Haga clic aquí

5. INSTALE EL PASADOR DE LA VARILLA DE EMPUJE

Haga clic aquí

6. INSTALE EL MUELLE DE RETORNO DEL PEDAL DEL FRENO

Haga clic aquí

7. INSTALE EL DISPOSITIVO DE AJUSTE DE MONTAJE DEL INTERRUPTOR DE LAS LUCES DE FRENO

Haga clic aquí

8. INSTALE EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

Haga clic aquí

9. INSPECCIONE Y AJUSTE EL PEDAL DEL FRENO

Haga clic aquí

10. COLOQUE EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

11. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

12. INSTALE LA BASE DEL ORIFICIO DEL INTERRUPTOR N° 1

Haga clic aquí

13. INSTALE EL CONJUNTO SUPERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

14. CONECTE EL CONJUNTO DEL EJE INTERMEDIO DE DIRECCIÓN N° 2

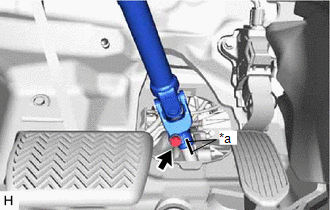

(a) Alinee las marcas de correspondencia del conjunto n° 2 del eje intermedio de dirección y el eje intermedio de la dirección.

*a Marca de correspondencia

(b) Conecte el conjunto del eje intermedio de dirección n° 2 al conjunto del eje intermedio de dirección.

(c) Coloque un perno nuevo.

Torque:

35 N·m {357 kgf·cm, 26 ft·lbf}

15. INSTALE LA HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA

(a) Instale la hoja silenciadora de la tapa del orificio de la columna con los 2 clips.

(b) Coloque la moqueta del piso.

16. INSTALE EL CONJUNTO DEL INTERRUPTOR DE LOS INTERMITENTES CON EL SUBCONJUNTO DEL CABLE ESPIRAL

AVISO:

• No sustituya el subconjunto del cable espiral con sensor con la batería conectada y con el interruptor de encendido en posición ON.
• No gire sin el conjunto del volante el subconjunto del cable espiral con sensor con la batería conectada y el interruptor de encendido en la posición ON.
• Asegúrese de que el conjunto del volante está instalado y alineado recto al inspeccionar el sensor de dirección.

(a) Utilice unos alicates para expandir la abrazadera.

(b) Mientras sujeta la abrazadera expandida, instale el conjunto del interruptor de los intermitentes con el subconjunto del cable espiral en el conjunto de la columna de dirección y enganche la garra.

(c) Vuelva a colocar la abrazadera en su posición original.

(d) Conecte los conectores al conjunto del interruptor de los intermitentes con el subconjunto del cable espiral.

17. INSTALE LA CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN

(a) Enganche las 2 garras para instalar la cubierta superior de la columna de dirección.

18. COLOQUE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN

(a) Enganche las 5 garras para instalar la cubierta inferior de la columna de dirección.

(b) Instale los 2 tornillos.

19. ALINEE LAS RUEDAS DELANTERAS RECTAS HACIA ADELANTE

20. INSPECCIONE Y AJUSTE EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

Haga clic aquí

21. INSTALE EL CONJUNTO DEL VOLANTE

Haga clic aquí

22. COMPRUEBE EL PUNTO CENTRAL DEL VOLANTE

23. INSTALE EL CONJUNTO DEL BOTÓN DEL CLAXON

Haga clic aquí

24. REALICE LA CALIBRACIÓN AL PUNTO CERO DEL SENSOR DE PAR DE APRIETE

Haga clic aquí
