Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL MOTOR DE LA SERVODIRECCIÓN

AVISO:

  • No deje caer el conjunto del motor de la servodirección, no lo golpee con las herramientas ni lo someta a golpes.
  • Si el conjunto del motor de la servodirección está expuesto a un impacto, sustitúyalo por uno nuevo.
  • No tire del mazo de cables del conjunto del motor de la servodirección.
  • No permita que la humedad entre en contacto con el conjunto del motor de la servodirección.
  • No afloje los pernos que no se mencionan en el procedimiento.
  • No permita que el conjunto del motor de la servodirección se ensucie con partículas extrañas.

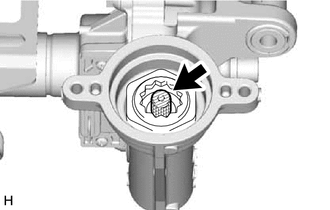

(a) Aplique grasa a la parte dentada del subconjunto de la columna de la servodirección eléctrica.

Grasa

AVISO:

Elimine la grasa existente en primer lugar de la parte dentada y, a continuación, aplique la grasa exclusiva suministrada con el nuevo conjunto del motor de la servodirección o el subconjunto de la columna de la servodirección eléctrica.

(b) Instale provisionalmente el conjunto del motor de la servodirección en el subconjunto de la columna de la servodirección eléctrica con los 2 pernos.

AVISO:

Al instalar provisionalmente los 2 pernos en el conjunto del motor de la servodirección, no los apriete a fondo.

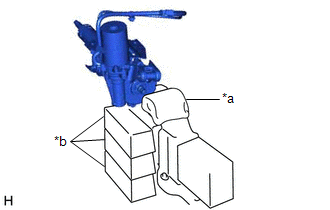

(c) Fije el conjunto de la columna de dirección en un torno de banco con placas de aluminio, trapos y tacos de madera.

AVISO:

  • No apriete excesivamente el torno de banco, ya que el conjunto de la columna de dirección podría deformarse.
  • Fije el conjunto del motor de la servodirección hasta que esté en posición vertical.
  • Apoye el conjunto de la columna de dirección en un taco de madera o en un objeto similar para asegurarse de que no se caiga.

*a

Trapo

*b

Taco de madera

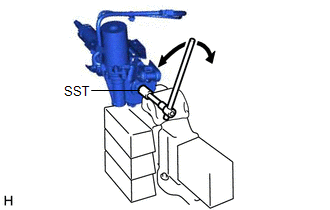

(d) Con una SST, gire el eje principal de la dirección una vez 180 grados a la izquierda y a continuación 180 grados a la derecha a una velocidad de 60 rpm, y repita 2 a 3 veces para ajustar el eje centrándolo en el conjunto del motor de la servodirección.

SST: 09616-00011

(e) Apriete los 2 pernos.

Torque:

18.5 N·m {189 kgf·cm, 14 ft·lbf}

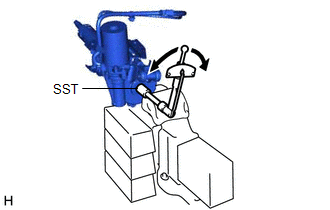

(f) Mida el par de giro del eje principal de la dirección por medio de la SST y una llave dinamométrica.

SST: 09616-00011

Precarga:

0.8 a 1.4 N*m (8 a 14 kgf*cm, 7 a 12 lbf*pulg.)

AVISO:

Asegúrese de que no se detecta una resistencia anómala durante la rotación.

Si el par de giro no es el especificado, vuelva a ajustar el eje centrándolo en el conjunto del motor de la servodirección.

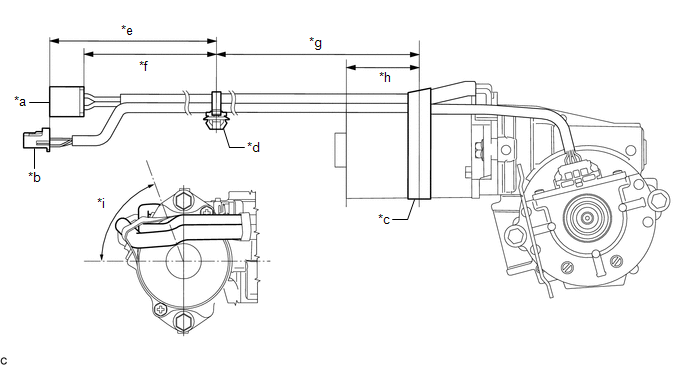

(g) Coloque cinta nueva e instale una nueva abrazadera en el mazo de cables como se muestra en la ilustración.

*a

Mazo de cables del motor de la servodirección

*b

Mazo de cables del sensor de par

*c

Cinta

*d

Abrazadera

*e

225 a 245 mm (8.86 a 9.64 pulg.)

*f

240 a 260 mm (9.45 a 10.2 pulg.)

*g

170 a 190 mm (6.70 a 7.48 pulg.)

*h

50 a 70 mm (1.97 a 2.75 pulg.)

*i

70° o menos

-

-

AVISO:

  • Enrolle la cinta al menos 2 vueltas.
  • Fije el mazo de cables al conjunto del motor de la servodirección en el margen indicado por *i.

(h) Corte el exceso de longitud de la abrazadera.

2. INSTALE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO (sin sistema de llave inteligente)

(a) Enganche las 2 garras para instalar el conjunto del interruptor de advertencia de desbloqueo en el conjunto del soporte superior de la columna de dirección.

3. INSTALE EL CONJUNTO DEL CILINDRO DE LA CERRADURA DEL INTERRUPTOR DE ENCENDIDO (sin sistema de llave inteligente)

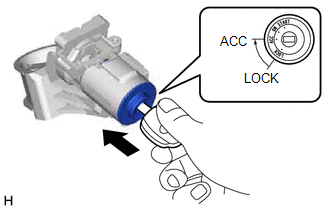

(a) Coloque el interruptor de encendido en posición ACC.

(b) Instale el conjunto del cilindro de la cerradura del interruptor de encendido en el conjunto del soporte superior de la columna de dirección.

(c) Asegúrese de que el conjunto del cilindro de la cerradura del interruptor de encendido está instalado firmemente en el conjunto del soporte superior de la columna de dirección.

4. INSTALE EL SOLENOIDE DE INTERBLOQUEO DE LA LLAVE (sin sistema de llave inteligente)

(a) Para transeje automático y CVT:

(1) Enganche la garra para colocar el solenoide de interbloqueo de la llave en el conjunto del soporte superior de la columna de dirección.

(2) Coloque el tornillo.

5. INSTALE EL CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O ARRANQUE (sin sistema de llave inteligente)

(a) Instale el conjunto del interruptor de encendido o del motor de arranque en el conjunto del soporte superior de la columna de dirección con los 2 tornillos.

6. COLOQUE LA BOBINA DE LA LLAVE TRANSMISORA (sin sistema de llave inteligente)

(a) Enganche las 2 garras para instalar la bobina de la llave transmisora.

7. INSTALE EL SOPORTE SUPERIOR DE LA COLUMNA DE DIRECCIÓN CON EL CONJUNTO DEL INTERRUPTOR (sin sistema de llave inteligente)

(a) Asegure el conjunto de la columna de dirección entre placas de aluminio en un torno de banco.

AVISO:

No apriete el torno de banco excesivamente.

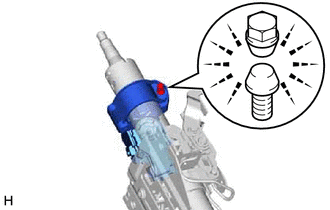

(b) Instale temporalmente el conjunto del soporte superior de la columna de dirección con interruptor con un nuevo perno de fijación del mecanismo de bloqueo de la dirección.

(c) Apriete el perno de fijación del mecanismo de bloqueo de la dirección hasta que la cabeza del perno se rompa.

8. INSTALE EL CONJUNTO DEL ACTUADOR DE BLOQUEO DE LA DIRECCIÓN (con sistema de llave inteligente)

OBSERVACIÓN:

  • Siga el mismo procedimiento que para el conjunto del soporte superior de la columna de dirección con el interruptor.
  • Al sustituir el conjunto del actuador del mecanismo de bloqueo de la dirección, lleve a cabo la inicialización.

    Haga clic aquí

    InspecciÓn

    InstalaciÓn
