DESCRIPCIÓN

Este DTC se almacena cuando la ECU de control de derrape (conjunto del actuador del freno) recibe una señal de circuito abierto procedente de la fuente de alimentación del sensor del ángulo de dirección.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

C1432

Avería en la tensión de la fuente de alimentación del sensor del ángulo de dirección

Se recibe desde el sensor del ángulo de dirección la señal de avería en la fuente de alimentación del sensor.

  • Sensor del ángulo de dirección
  • Mazo de cables o conector

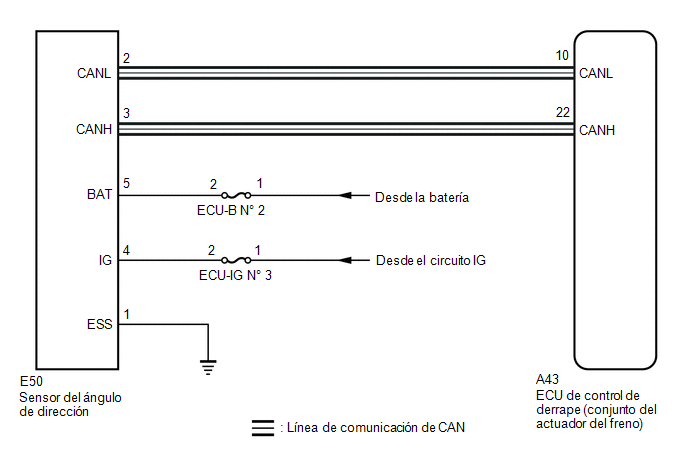

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

OBSERVACIÓN:

  • Si se emiten los DTC U0073, U0124 y/o U0126 a la vez que C1432, inspeccione y repare en primer lugar las áreas afectadas indicadas por U0073, U0124 y/o U0126.

    Haga clic aquí

  • Si el sensor de velocidad o el sensor de velocidad de derrape (conjunto del sensor del airbag) presenta problemas, es posible que se emitan DTC del sensor del ángulo de dirección incluso aunque éste funcione con normalidad. Cuando los DTC del sensor de velocidad o del sensor de velocidad de derrape (conjunto del sensor del airbag) se emiten junto con los DTC del sensor del ángulo de dirección, inspeccione y repare en primer lugar el sensor de velocidad y el sensor de velocidad de derrape (conjunto del sensor del airbag) y, a continuación, inspeccione y repare el sensor del ángulo de dirección.

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMINAL DE LA FUENTE DE ALIMENTACIÓN)

(a) Retire el volante y la cubierta de la columna.

*a

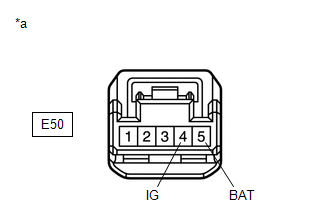

Vista frontal del conector del mazo de cables

(al sensor del ángulo de dirección)

(b) Asegúrese de que no hay holgura en las piezas de fijación y conexión del conector.

(c) Desconecte el conector E50 del sensor del ángulo de dirección.

(d) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E50-5 (BAT) - Masa de la carrocería

Siempre

11 a 14 V

E50-4 (IG) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO IG)

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMINAL ESS)

(a) Apague el interruptor de encendido.

*a

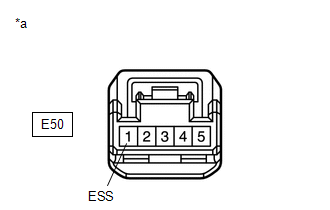

Vista frontal del conector del mazo de cables

(al sensor del ángulo de dirección)

(b) Mida la resistencia según los valores de la siguiente tabla.

AVISO:

Antes de medir la resistencia del sensor del ángulo de dirección, coloque el interruptor de encendido en posición OFF y deje el vehículo durante al menos 1 minuto sin accionar la llave ni los interruptores, y sin abrir o cerrar las puertas.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E50-1 (ESS) - Masa de la carrocería

1 minuto después de colocar el interruptor de encendido en posición OFF.

Inferior a 1 Ω

OBSERVACIÓN:

Si la localización de averías se ha realizado siguiendo las indicaciones de la tabla de síntomas de problemas, vuelva a consultar la tabla y continúe con el paso siguiente antes de sustituir las piezas.

Haga clic aquí

OK

SUSTITUYA EL SENSOR DEL ÁNGULO DE DIRECCIÓN

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO ESS)

    Circuito de tensión de la fuente de alimentación del motor (C142B-C146D)

    Circuito interno del sensor del ángulo de dirección (C1433)
