DESCRIPCIÓN

La ECU de control de derrape (conjunto del actuador del freno) recibe las señales procedentes del sensor de velocidad de derrape y aceleración (conjunto del sensor del airbag) a través del sistema de comunicación CAN.

El conjunto del sensor del airbag incorpora un sensor de velocidad de derrape y aceleración y detecta el estado del vehículo mediante 2 circuitos (GL1, GL2).

Si se produce un problema en las líneas bus entre el sensor de aceleración (conjunto del sensor del airbag) y el sistema de comunicación CAN, se emitirá el DTC U0124 (pérdida de comunicación con el módulo del sensor de aceleración lateral).

Estos DTC también se emiten cuando no se ha realizado la calibración.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

C1381

Avería de la tensión de la fuente de alimentación del sensor de aceleración

A una velocidad superior a 3 km/h (2 mph), se recibe una señal de avería de la fuente de alimentación del sensor de aceleración durante al menos 10 segundos.

  • Sensor de aceleración (conjunto del sensor del airbag)
  • Mazo de cables o conector

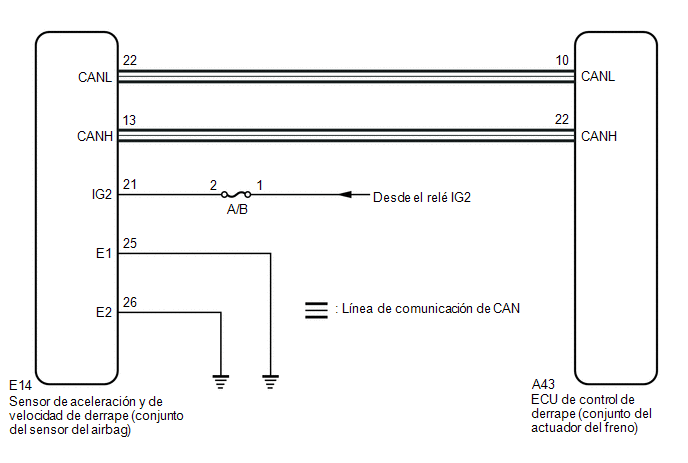

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Al sustituir el sensor de aceleración y de velocidad de derrape (conjunto del sensor del airbag), ejecute la calibración a cero y almacene la información del sistema.

    Haga clic aquí

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMINAL IG2)

AVISO:

  • Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal de la batería. Por lo tanto, lea el aviso de desconexión del cable del terminal de la batería antes de continuar con el trabajo de mantenimiento.

    Haga clic aquí

  • Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

    Haga clic aquí

(a) Apague el interruptor de encendido.

(b) Desconecte el cable del terminal negativo (-) de la batería y espere al menos 90 segundos.

(c) Asegúrese de que no hay holgura en las piezas de fijación y conexión del conector.

(d) Desconecte el conector E14 del sensor de velocidad de derrape y de aceleración (conjunto del sensor del airbag).

*a

Vista frontal del conector del mazo de cables

(al sensor de aceleración y de velocidad de derrape (conjunto del sensor del airbag))

(e) Conecte el cable del terminal negativo (-) de la batería y espere 2 segundos al menos.

(f) Coloque el interruptor de encendido en posición ON.

(g) Accione todos los componentes del sistema eléctrico (desempañador, limpiaparabrisas, faros, ventilador de la calefacción, etc.).

(h) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E14-21 (IG2) - Masa de la carrocería

Interruptor de encendido en posición ON

8 a 16 V

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO IG2)

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMINAL GND)

(a) Apague el interruptor de encendido.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E14-25 (E1) - Masa de la carrocería

Siempre

Inferior a 1 Ω

E14-26 (E2) - Masa de la carrocería

Siempre

Inferior a 1 Ω

*a

Vista frontal del conector del mazo de cables

(al sensor de aceleración y de velocidad de derrape (conjunto del sensor del airbag))

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO GND)

OK

3.

VUELVA A CONFIRMAR EL DTC

(a) Vuelva a conectar el conector E14 del sensor de velocidad de derrape y aceleración (conjunto del sensor del airbag).

(b) Borre los DTC.

Haga clic aquí

Chassis > ABS/VSC/TRAC > Clear DTCs

(c) Apague el interruptor de encendido.

(d) Arranque el motor.

(e) Lleve a cabo una prueba en carretera.

(f) Compruebe si se emite el mismo DTC.

Haga clic aquí

Chassis > ABS/VSC/TRAC > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite el DTC C1381.

A

Se emite el DTC C1381.

B

OBSERVACIÓN:

Si la localización de averías se ha realizado siguiendo las indicaciones de la tabla de síntomas de problemas, vuelva a consultar la tabla y continúe con el paso siguiente antes de sustituir las piezas.

Haga clic aquí

A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

B

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG
