COMPROBACIÓN / BORRADO DE DTC

COMPROBACIÓN/BORRADO DE DTC (con el Techstream)

(a) Compruebe si se emiten DTC.

(1) Apague el interruptor de encendido.

(2) Conecte el Techstream al DLC3.

(3) Coloque el interruptor de encendido en posición ON.

(4) Encienda el Techstream.

(5) Lea los DTC de acuerdo con las instrucciones del Techstream. Acceda a los siguientes menús: Chassis / ABS/VSC/TRAC / Trouble Codes.

(6) Compruebe los detalles de los DTC.

Haga clic aquí

(b) Borre los DTC.

(1) Apague el interruptor de encendido.

(2) Conecte el Techstream al DLC3.

(3) Coloque el interruptor de encendido en posición ON.

(4) Encienda el Techstream.

(5) Borre los códigos con el Techstream. Acceda a los siguientes menús: Chassis / ABS/VSC/TRAC / Trouble Codes.

(6) Pulse el botón de borrado de los DTC.

COMPROBACIÓN/BORRADO DE DTC (con el cable de comprobación de la SST)

(a) Compruebe si se emiten DTC.

(1) Apague el interruptor de encendido.

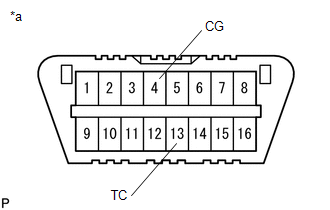

(2) Utilice la SST para conectar los terminales TC y CG del DLC3.

SST: 09843-18040

(3) Coloque el interruptor de encendido en posición ON.

(4) Observe el modo de parpadeo del indicador de advertencia ABS y del indicador luminoso de deslizamiento para identificar el DTC.

OBSERVACIÓN:

Si el indicador de advertencia ABS y el indicador luminoso de deslizamiento no parpadean, inspeccione el circuito de los terminales TC y CG, y los circuitos de los indicadores de advertencia ABS y el indicador luminoso de deslizamiento.

(5) Cuente el número de veces que parpadea el indicador de advertencia ABS y el indicador luminoso de deslizamiento.

OBSERVACIÓN:

• Cuando el sistema funciona correctamente, el indicador de seguridad parpadea de forma continua siguiendo un patrón de 0.25 segundos encendido y 0.25 segundos apagado.
• Cuando se emite un DTC, cada indicador emitirá el mismo código en intervalos de 4 segundos (por ejemplo, el código 21 se emitiría como 2 parpadeos, una pausa de 1.5 segundos y, a continuación, 1 parpadeo).
• Cuando se emiten 2 o más DTC, cada indicador emitirá un código distinto a intervalos de 2.5 segundos y, cuando se hayan emitido todos los códigos, se producirá una pausa de 4 segundos y la secuencia se repetirá.
• Cuando se almacenan varios DTC, se emiten en orden empezando por el DTC de número más bajo.

(6) Compruebe los detalles de los DTC.

ABS DTC:

VSC DTC:

*: Este DTC se emite cuando el sistema VSC detecta una avería en el ABS.

(7) Después de haber completado la comprobación, desconecte los terminales TC y CG del DLC3 para apagar la pantalla.

Si se detectan 2 o más DTC a la vez, se visualizarán en orden ascendente.

(b) Borre los DTC.

(1) Apague el interruptor de encendido.

(2) Utilice la SST para conectar los terminales TC y CG del DLC3.

SST: 09843-18040

(3) Coloque el interruptor de encendido en posición ON.

(4) Borre los DTC memorizados en la ECU pisando el pedal del freno 8 veces como mínimo en 5 segundos.

(5) Compruebe si los indicadores de advertencia del ABS y el indicador luminoso de deslizamiento indican el código de estado normal del sistema.

(6) Extraiga la SST de los terminales del DLC3.

OBSERVACIÓN:

El borrado de los DTC no se puede realizar desconectando el terminal de la batería o el fusible ECU-IG n° 2.

FIN DE LA COMPROBACIÓN/BORRADO DE DTC

(a) Coloque el interruptor de encendido en posición ON.

(b) Compruebe si el indicador de advertencia ABS y el indicador luminoso de deslizamiento se apagan en aproximadamente 3 segundos después de colocar el interruptor de encendido en la posición ON.
