Toyota Corolla Manual de Taller: Diagrama Del Sistema

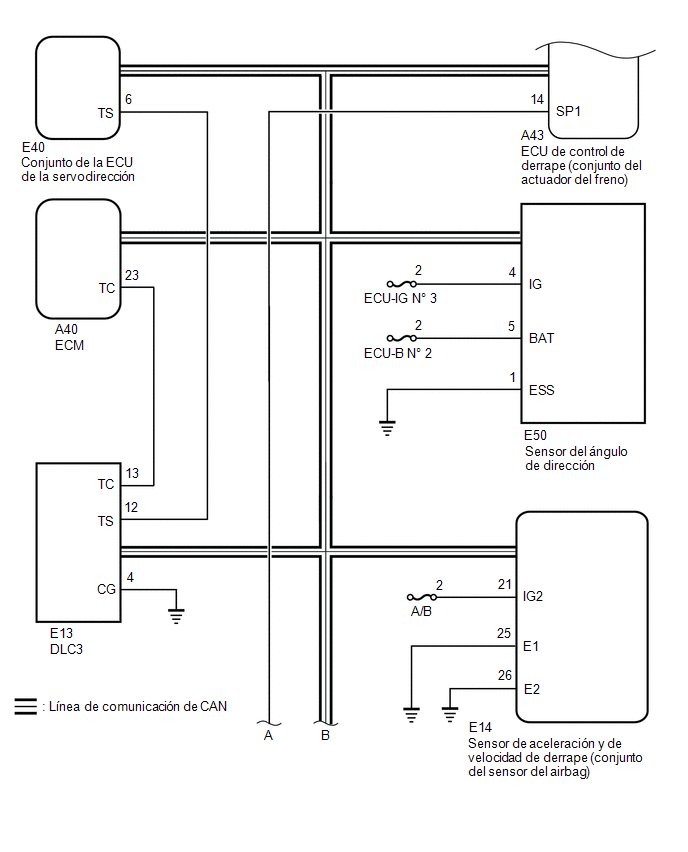

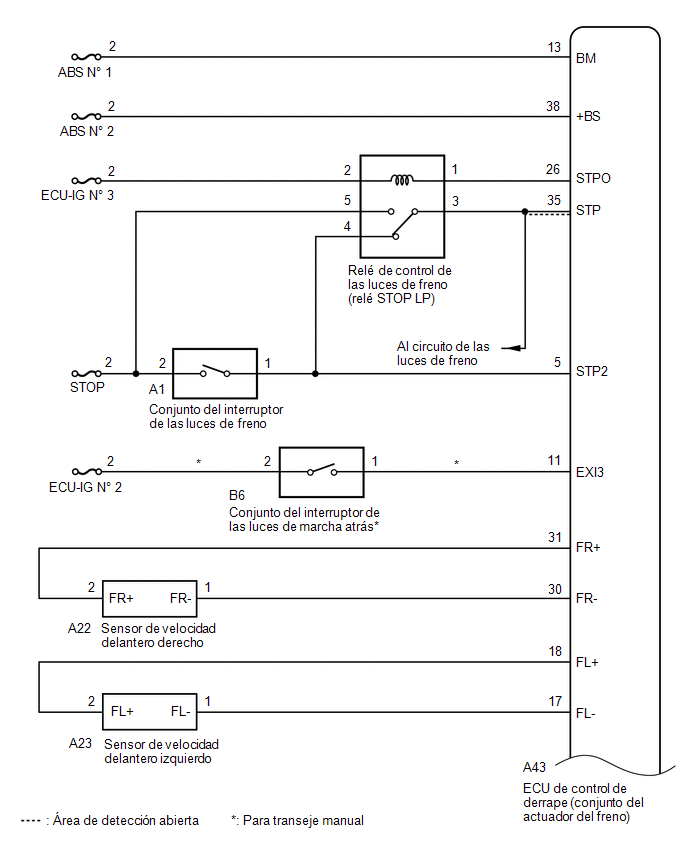

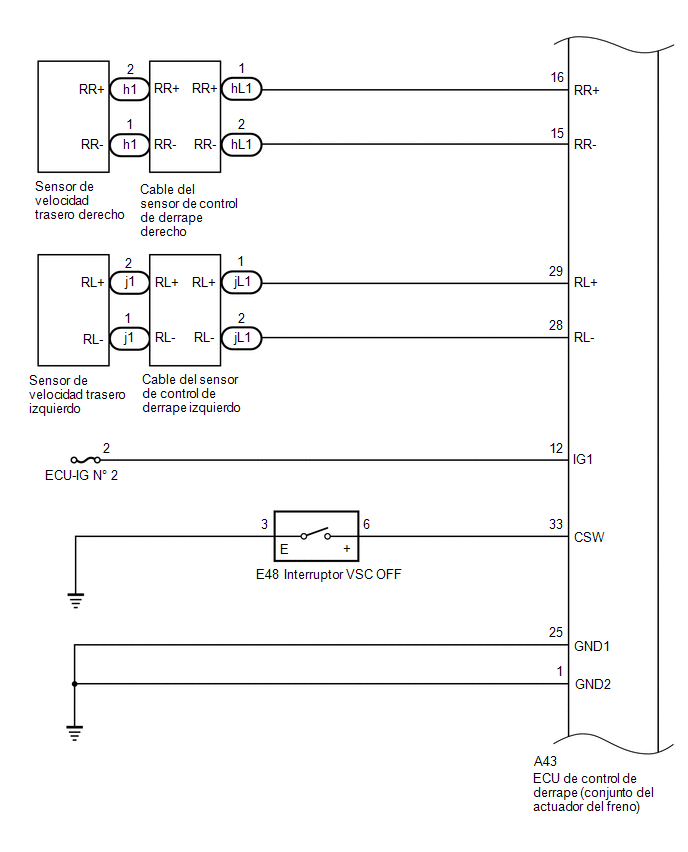

DIAGRAMA DEL SISTEMA

ECU de transmisión (transmisor)

ECU de recepción

Señal

Método de comunicación

ECU de control de derrape (conjunto del actuador del freno)

Sensor del ángulo de dirección

Señal de solicitud del sensor del ángulo de dirección

Línea de comunicación de CAN

Sensor del ángulo de dirección

ECU de control de derrape (conjunto del actuador del freno)

Señal del sensor del ángulo de dirección

Línea de comunicación de CAN

ECU de control de derrape (conjunto del actuador del freno)

Sensor de aceleración y de velocidad de derrape (conjunto del sensor del airbag)

Señal de solicitud de velocidad de derrape y aceleración

Línea de comunicación de CAN

Sensor de aceleración y de velocidad de derrape (conjunto del sensor del airbag)

ECU de control de derrape (conjunto del actuador del freno)

Señal del sensor de velocidad de derrape y aceleración

Línea de comunicación de CAN

ECU de control de derrape (conjunto del actuador del freno)

ECM

  • Señal de velocidad de la rueda
  • Señal de datos del VSC

Línea de comunicación de CAN

ECM

ECU de control de derrape (conjunto del actuador del freno)

  • Señal de la posición del cambio
  • Señal de posición de la mariposa
  • Señal de régimen del motor
  • Señal de diagnóstico (terminal TC)

Línea de comunicación de CAN

ECU de control de derrape (conjunto del actuador del freno)

Conjunto de la ECU de la servodirección

Señal de datos del VSC

Línea de comunicación de CAN

Conjunto de la ECU de la servodirección

ECU de control de derrape (conjunto del actuador del freno)

Señal de comprobación del sensor (terminal TS)

Línea de comunicación de CAN

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

ECU de control de derrape (conjunto del actuador del freno)

Señal del interruptor del freno de estacionamiento

Línea de comunicación de CAN

ECU de control de derrape (conjunto del actuador del freno)

Conjunto del juego de instrumentos

  • Señal del indicador de advertencia ABS
  • Señal del indicador de advertencia del freno
  • Señal del indicador luminoso TRAC OFF*1
  • Señal de la pantalla de información múltiple (mensaje TRAC OFF)*2
  • Señal del indicador de desconexión del VSC
  • Señal del indicador luminoso de deslizamiento
  • Señal de velocidad de la rueda

Línea de comunicación de CAN

  • *1: Sin pantalla de información múltiple
  • *2: Con pantalla de información múltiple
