Toyota Corolla Manual de Taller: Componentes

COMPONENTES

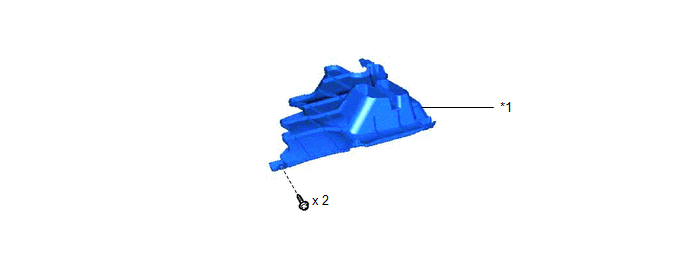

ILUSTRACIÓN

*1

SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

-

-

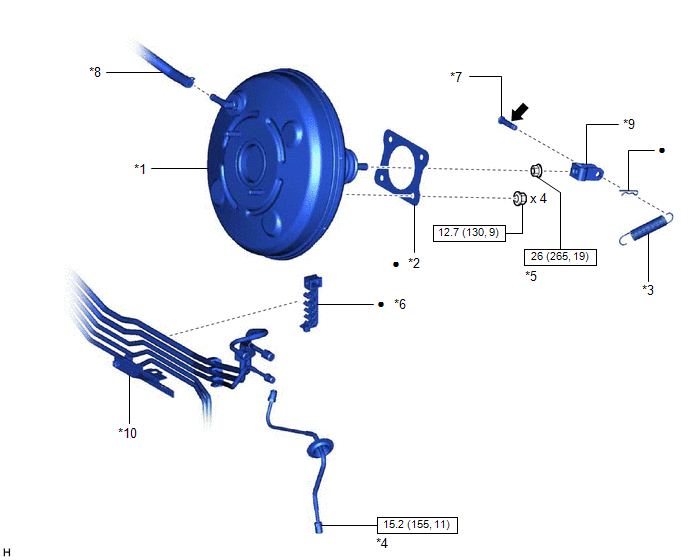

ILUSTRACIÓN

*1

CONJUNTO DEL SERVOFRENO

*2

JUNTA DEL SERVOFRENO

*3

MUELLE DE RETORNO DEL PEDAL DEL FRENO

*4

TUBO DEL FRENO DELANTERO N° 5

*5

CONTRATUERCA

*6

ABRAZADERA DEL TUBO DEL FRENO N° 5

*7

PASADOR DE LA VARILLA DE EMPUJE

*8

UNIÓN A LA MANGUERA DE LA VÁLVULA DE RETENCIÓN

*9

HORQUILLA DE LA VARILLA DE EMPUJE DEL CILINDRO MAESTRO DEL FRENO

*10

SOPORTE DE LA ABRAZADERA DEL TUBO DE FRENO N° 1

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa de glicol a base de jabón de litio

-

-

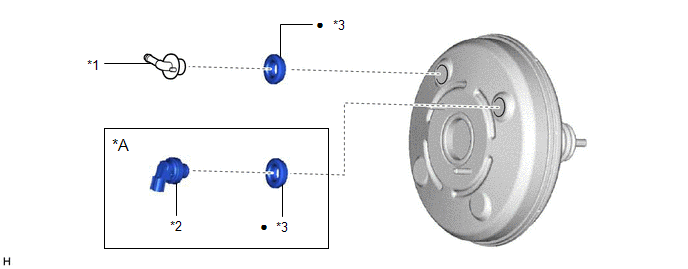

ILUSTRACIÓN

*A

para 2ZR-FAE

-

-

*1

CONJUNTO DE LA VÁLVULA DE RETENCIÓN DE VACÍO DEL FRENO

*2

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO

*3

OJAL DE LA VÁLVULA DE RETENCIÓN

-

-

Pieza no reutilizable

-

-

    Servofreno

    InspecciÓn En El VehÍculo
