Toyota Corolla Manual de Taller: Componentes

COMPONENTES

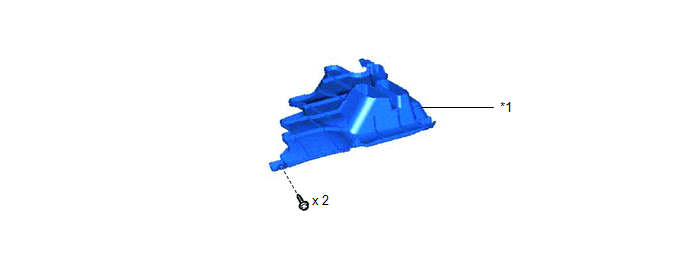

ILUSTRACIÓN

*1

SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

-

-

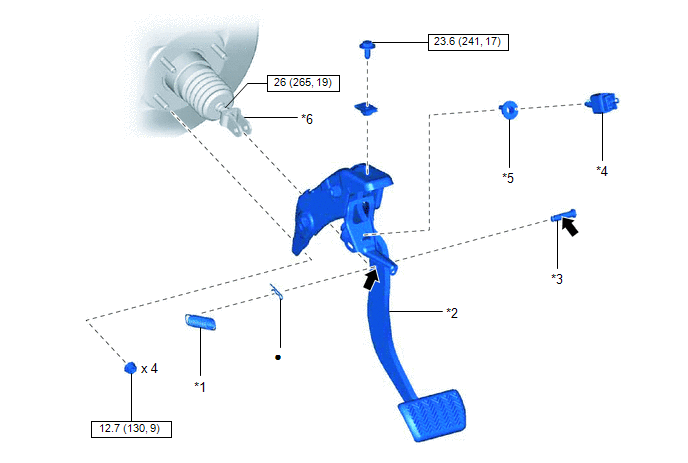

ILUSTRACIÓN

*1

MUELLE DE RETORNO DEL PEDAL DEL FRENO

*2

CONJUNTO DEL SOPORTE DEL PEDAL DEL FRENO

*3

PASADOR DE LA VARILLA DE EMPUJE

*4

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

*5

DISPOSITIVO DE AJUSTE DE MONTAJE DEL INTERRUPTOR DE LAS LUCES DE FRENO

*6

HORQUILLA DE LA VARILLA DE EMPUJE DEL CILINDRO MAESTRO DEL FRENO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa de glicol a base de jabón de litio

-

-

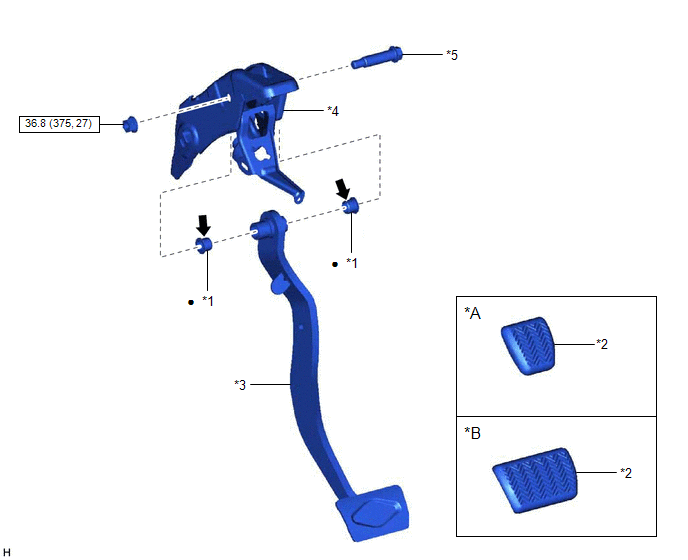

ILUSTRACIÓN

*A

Para transeje manual

*B

para CVT

*1

CASQUILLO DEL PEDAL DEL FRENO

*2

ALMOHADILLA DEL PEDAL DEL FRENO

*3

SUBCONJUNTO DEL PEDAL DEL FRENO

*4

SUBCONJUNTO DEL SOPORTE DEL PEDAL DEL FRENO

*5

EJE DEL PEDAL DEL FRENO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa de glicol a base de jabón de litio

-

-

    Pedal Del Freno

    ExtracciÓn
