Toyota Corolla Manual de Taller: Componentes

COMPONENTES

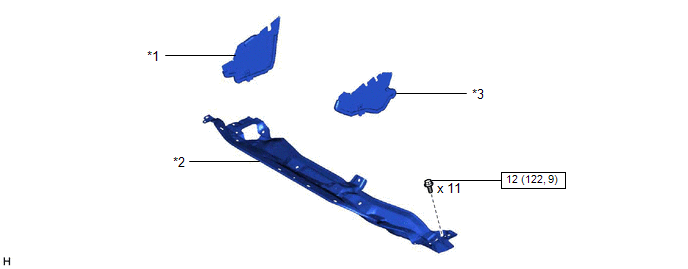

ILUSTRACIÓN

*1

PROTECTOR CONTRA SALPICADURAS DEL CONDUCTO DE AIRE DEL CALENTADOR N° 1

*2

SUBCONJUNTO DEL PANEL SUPERIOR DEL CUBRETABLEROS EXTERIOR

*3

PLACA DE PROTECCIÓN DE AGUA DERECHA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

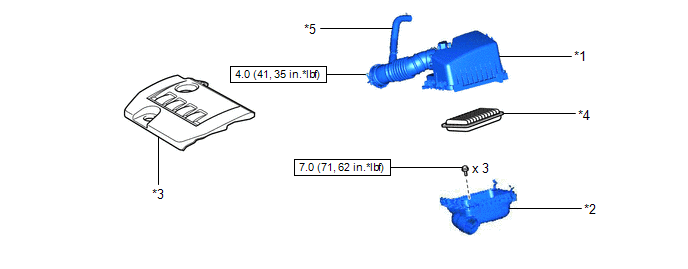

ILUSTRACIÓN

*1

TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

*2

SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

*3

TAPA DE LA CULATA N° 2

*4

SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE

*5

MANGUERA DE VENTILACIÓN N° 2

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

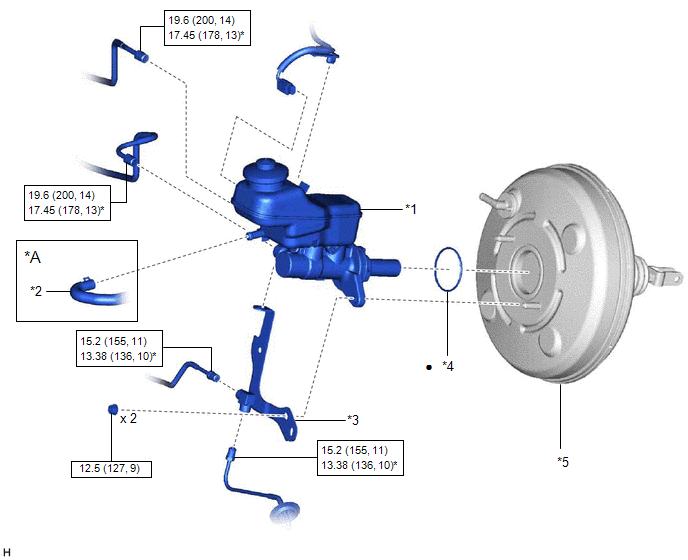

ILUSTRACIÓN

*A

Para transeje manual

-

-

*1

SUBCONJUNTO DEL CILINDRO MAESTRO DEL FRENO

*2

TUBO DEL DEPÓSITO DEL EMBRAGUE

*3

RECORRIDO DEL TUBO DEL FRENO

*4

JUNTA TÓRICA DEL CILINDRO DEL FRENO

*5

CONJUNTO DEL SERVOFRENO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

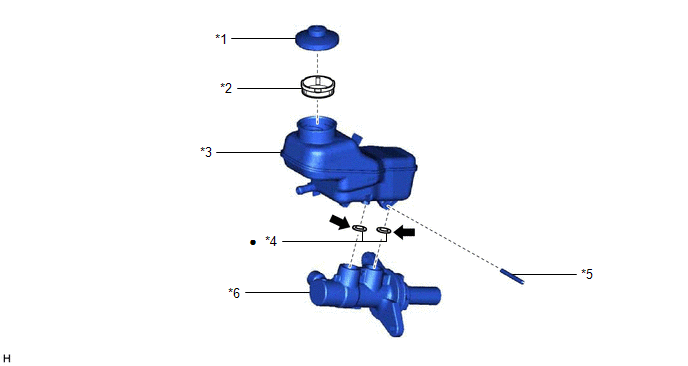

ILUSTRACIÓN

*1

CONJUNTO DEL TAPÓN DE LLENADO DEL DEPÓSITO DEL CILINDRO MAESTRO DE LOS FRENOS

*2

COLADOR DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO

*3

SUBCONJUNTO DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO

*4

OJAL DEL DEPÓSITO DEL CILINDRO MAESTRO

*5

PASADOR DE ANILLO DEL CILINDRO MAESTRO DEL FRENO

*6

CUERPO DEL CILINDRO MAESTRO DEL FRENO

Pieza no reutilizable

Grasa de glicol a base de jabón de litio

    Cilindro Maestro Del Freno

    ExtracciÓn
