Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados izquierdo y derecho.
• El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL DISCO DELANTERO

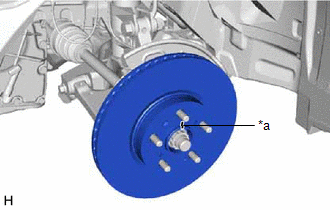

(a) Alinee las marcas de correspondencia del disco delantero y del subconjunto del cubo del eje delantero, e instale el disco delantero. AVISO: Cuando sustituya el disco delantero por uno nuevo, seleccione la posición de instalación en la que el disco delantero tenga el mínimo descentramiento.

*a Marca de correspondencia

2. INSTALE EL SOPORTE DEL CILINDRO DEL FRENO DE DISCO DELANTERO

(a) Instale el soporte del cilindro del freno de disco delantero en el pivote de la dirección con los 2 pernos.

Torque:

106.8 N·m {1,089 kgf·cm, 79 ft·lbf}

3. INSTALE LA FUNDA ANTIPOLVO DEL CASQUILLO DEL FRENO DE DISCO DELANTERO

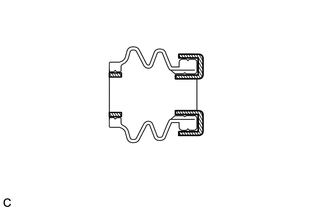

(a) Aplique una capa de grasa de glicol a base de jabón de litio a toda la circunferencia de 2 nuevas fundas antipolvo del casquillo del freno de disco delantero.

Grasa de glicol a base de jabón de litio

OBSERVACIÓN:

Aplique 0.3 g (0.01 oz.) como mínimo de grasa de glicol a base de jabón de litio a cada la funda antipolvo del casquillo del freno de disco delantero.

(b) Coloque las 2 fundas antipolvo del casquillo del freno de disco delantero en su soporte.

4. INSTALE EL CASQUILLO DESLIZANTE DEL CILINDRO DEL FRENO DE DISCO DELANTERO

(a) Aplique una ligera capa de grasa de glicol de base de jabón de litio a la superficie de contacto del pasador deslizante del cilindro del freno de disco delantero n° 2.

Grasa de glicol a base de jabón de litio

(b) Instale un nuevo casquillo deslizante del cilindro del freno de disco delantero en el pasador deslizante n° 2 del cilindro del freno de disco delantero.

5. INSTALE EL PASADOR DESLIZANTE DE CILINDRO DEL FRENO DE DISCO DELANTERO

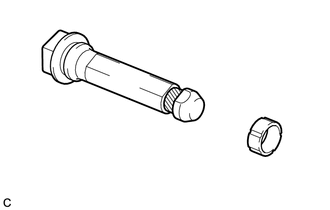

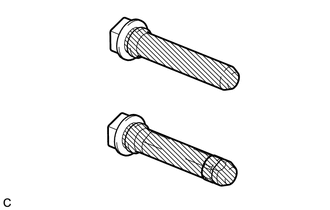

(a) Aplique una capa fina de grasa de glicol a base de jabón de litio a la parte deslizante y a la superficie de sellado del pasador deslizante del cilindro del freno de disco delantero y n° 1 el pasador deslizante del cilindro del freno de disco delantero n° 2.

Grasa de glicol a base de jabón de litio

(b) En el soporte del cilindro del freno de disco delantero, coloque el pasador deslizante n° 1 y n° 2 del cilindro del freno de disco delantero.

(c) Empuje el pasador deslizante del cilindro del freno de disco delantero n° 1 y n° 2 en la funda antipolvo del casquillo del freno de disco delantero para enganchar los pasadores en las fundas.

6. INSTALE LA PLACA DE SOPORTE DE LA PASTILLA DEL FRENO DE DISCO DELANTERO

(a) Instale las 4 placas de soporte de la pastilla del freno de disco delantero en el soporte del cilindro del freno de disco delantero.

AVISO:

Asegúrese de instalar cada placa de soporte de la pastilla del freno de disco delantero en la posición correcta.

7. INSTALE EL CALCE ANTICHIRRIDO DELANTERO

AVISO:

Cuando sustituya las pastillas desgastadas, deberá sustituir los calces antichirrido delanteros y las placas indicadoras de desgaste de las pastillas junto con las pastillas.

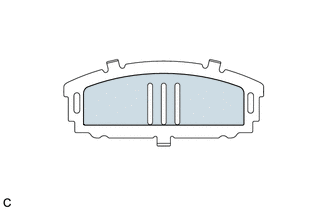

(a) Aplique grasa de freno de disco en ambas caras de cada calce antichirrido delantero n° 1 como se muestra en la ilustración.

Grasa para frenos de disco

AVISO:

Aplique grasa para frenos de disco en las zonas de contacto con los calces antichirrido.

(b) Coloque los calces antichirridos delanteros n° 1 y n° 2 en cada pastilla de freno de disco delantero. AVISO: Instale los calces en la dirección y posición correctas. Puede que la grasa para frenos de disco se salga un poco de la zona en la que están instalados los calces antichirrido. Asegúrese de que la grasa para frenos de disco no se extienda en la superficie del forro.

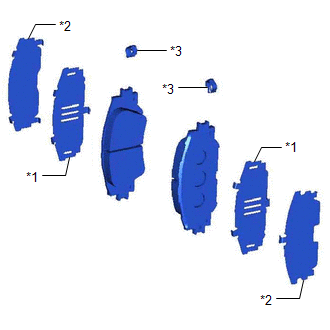

*1 Calce antichirrido delantero n° 1 *2 Calce antichirrido delantero n° 2 *3 Placa indicadora de desgaste de la pastilla

(c) Coloque la placa indicadora de desgaste de la pastilla en cada pastilla de freno de disco delantero.

AVISO:

Coloque cada placa indicadora de desgaste de las pastillas en la orientación y posición correctas.

8. INSTALE LA PASTILLA DEL FRENO DE DISCO DELANTERO

(a) Coloque en el soporte del cilindro las 2 pastillas del freno de disco delantero.

AVISO:

No debe haber ni grasa ni aceite adherido a las superficies de fricción de las pastillas del freno de disco delantero o del disco delantero.

9. INSTALE EL CONJUNTO DEL CILINDRO DEL FRENO DE DISCO DELANTERO

(a) Sujete los 2 pasadores deslizantes del cilindro del freno de disco delantero y coloque el conjunto del cilindro del freno de disco delantero en el soporte de dicho cilindro con los 2 pernos.

Torque:

34.3 N·m {350 kgf·cm, 25 ft·lbf}

10. CONECTE LA MANGUERA FLEXIBLE DELANTERA

Haga clic aquí

11. PURGUE EL LATIGUILLO DEL FRENO

Haga clic aquí

12. COLOQUE LA RUEDA DELANTERA

Torque:

102.9 N·m {1,049 kgf·cm, 76 ft·lbf}
