Toyota Corolla Manual de Taller: Barra Estabilizadora Delantera

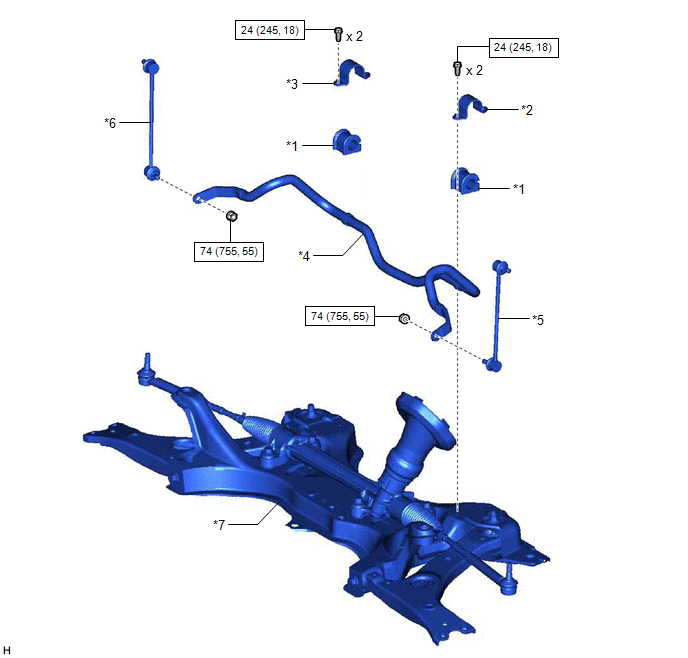

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CASQUILLO DE LA BARRA ESTABILIZADORA DELANTERA N° 1

*2

SOPORTE IZQUIERDO DEL ESTABILIZADOR DELANTERO N° 1

*3

SOPORTE DERECHO DEL ESTABILIZADOR DELANTERO N° 1

*4

BARRA ESTABILIZADORA DELANTERA

*5

CONJUNTO IZQUIERDO DEL ESTABILIZADOR DELANTERO

*6

CONJUNTO DERECHO DEL ESTABILIZADOR DELANTERO

*7

SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

Haga clic aquí

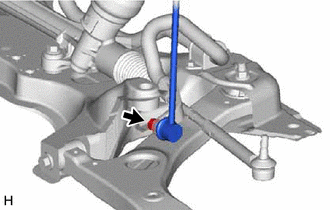

2. EXTRAIGA EL CONJUNTO IZQUIERDO DEL ESTABILIZADOR DELANTERO

(a) Extraiga la tuerca y el conjunto izquierdo del estabilizador delantero de la barra estabilizadora delantera.

OBSERVACIÓN:

Si la junta esférica gira conjuntamente con la tuerca, utilice una llave hexagonal de 6 mm para sujetar el espárrago prisionero.

3. EXTRAIGA EL CONJUNTO DERECHO DEL ESTABILIZADOR DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

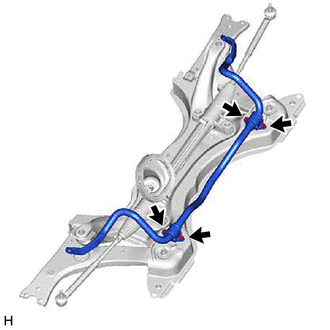

4. EXTRAIGA LA BARRA ESTABILIZADORA DELANTERA

(a) Extraiga los 4 pernos y la barra estabilizadora delantera con 2 soportes estabilizadores n° 1 y los 2 casquillos de la barra estabilizadora n° 1 del subconjunto del travesaño de la suspensión delantera.

5. EXTRAIGA EL SOPORTE IZQUIERDO DEL ESTABILIZADOR DELANTERO N° 1

(a) Extraiga el soporte izquierdo n° 1 del estabilizador delantero del casquillo de la barra estabilizadora n° 1.

6. EXTRAIGA EL SOPORTE DERECHO DEL ESTABILIZADOR DELANTERO N° 1

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

7. EXTRAIGA EL CASQUILLO DE LA BARRA ESTABILIZADORA DELANTERA N° 1

(a) Extraiga los 2 casquillos de la barra estabilizadora delantera n° 1.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL ESTABILIZADOR DELANTERO

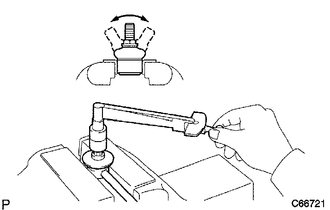

(a) Inspeccione el par de giro de la junta esférica.

(1) Coloque el conjunto del estabilizador delantero en un torno utilizando placas de aluminio.

(2) Coloque la tuerca en el espárrago del conjunto del estabilizador delantero.

(3) Utilice una llave dinamométrica para girar el espárrago continuamente a una velocidad de 3 a 5 segundos por vuelta y lea el valor del par de apriete en la 5a vuelta.

Par de giro:

0.05 a 1.96 N*m (0.6 a 19 kgf*cm, 0.5 a 17 lbf*pulg.)

OBSERVACIÓN:

Si el par de giro no está dentro del rango especificado, sustituya el conjunto del estabilizador delantero por uno nuevo.

(b) Inspeccione la cubierta antipolvo.

(1) Asegúrese de que la cubierta antipolvo no está agrietada y que no hay grasa en su superficie.

OBSERVACIÓN:

Si la cubierta antipolvo está agrietada o si hay grasa en su superficie, sustituya el conjunto del estabilizador delantero por uno nuevo.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CASQUILLO DE LA BARRA ESTABILIZADORA DELANTERA N° 1

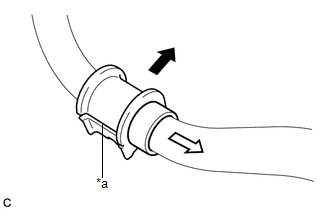

(a) Coloque los 2 casquillos de la barra estabilizadora delantera n° 1 en la barra estabilizadora delantera como se indica en la ilustración.

*a

Muesca

Parte delantera del vehículo

Dentro del vehículo

AVISO:

Al instalar los casquillos de la barra estabilizadora delantera n° 1, asegúrese de que la muesca esté orientada hacia la parte trasera del vehículo.

2. INSTALE EL SOPORTE IZQUIERDO DEL ESTABILIZADOR DELANTERO N° 1

(a) Coloque el soporte izquierdo n° 1 del estabilizador delantero en el casquillo de la barra estabilizadora delantera n° 1.

3. INSTALE EL SOPORTE DERECHO DEL ESTABILIZADOR DELANTERO N° 1

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

4. INSTALE LA BARRA ESTABILIZADORA DELANTERA

(a) Instale la barra estabilizadora delantera con 2 casquillos de barra estabilizadora n° 1 y 2 soportes estabilizadores n° 1 en el subconjunto del travesaño de la suspensión delantera con los 4 pernos.

Torque:

24 N·m {245 kgf·cm, 18 ft·lbf}

5. INSTALE EL CONJUNTO IZQUIERDO DEL ESTABILIZADOR DELANTERO

(a) Coloque el conjunto izquierdo del estabilizador delantero en la barra estabilizadora delantera con la tuerca.

Torque:

74 N·m {755 kgf·cm, 55 ft·lbf}

OBSERVACIÓN:

Si la junta esférica gira conjuntamente con la tuerca, utilice una llave hexagonal de 6 mm para sujetar el espárrago prisionero.

6. INSTALE EL CONJUNTO DERECHO DEL ESTABILIZADOR DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

7. INSTALE EL SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

Haga clic aquí
