Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

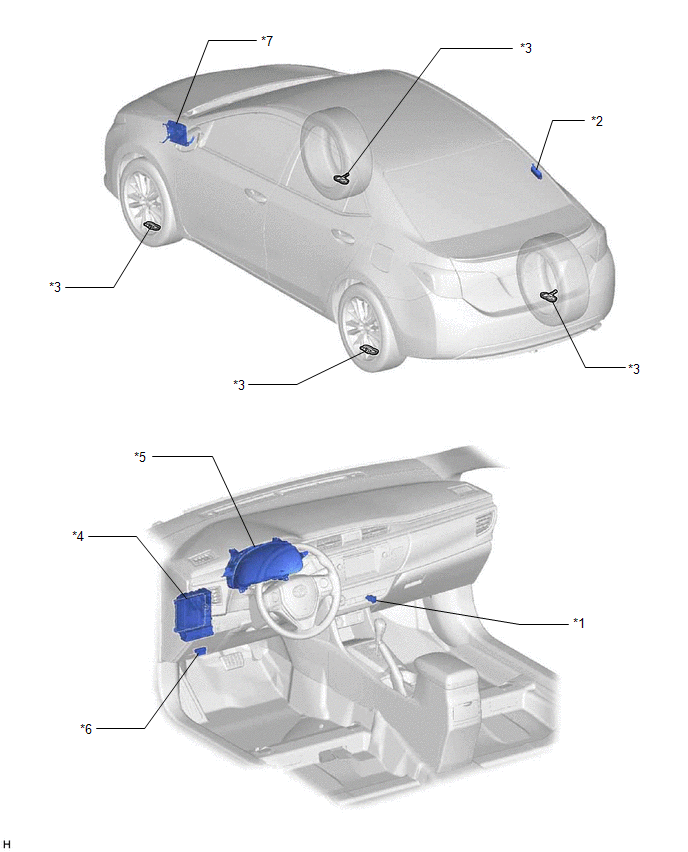

ILUSTRACIÓN

*1

INTERRUPTOR DE REINICIO DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

*2

RECEPTOR Y ECU DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

*3

VÁLVULA Y TRANSMISOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

*4

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*5

CONJUNTO DEL JUEGO DE INSTRUMENTOS

- INDICADOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

*6

DLC3

*7

ECM

-

-
