Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

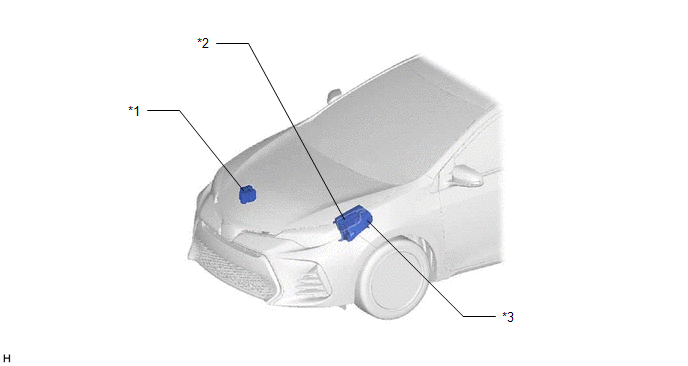

ILUSTRACIÓN

*1

CONJUNTO DEL ACTUADOR DEL FRENO

- ECU DE CONTROL DE DERRAPE

*2

ECM

*3

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- FUSIBLE ETCS

- FUSIBLE EFI-MAIN

- FUSIBLE EFI N° 1

- RELÉ EFI-MAIN

-

-

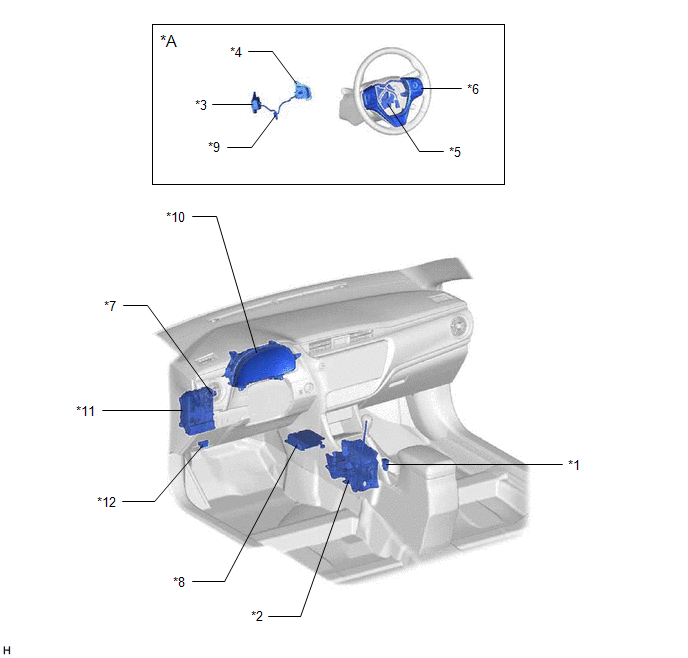

ILUSTRACIÓN

*A

Con interruptor basculante de cambio

-

-

*1

CONJUNTO DEL INTERRUPTOR DE SELECCIÓN DEL MODO DE CONDUCCIÓN

*2

CONJUNTO DE LA PALANCA DE CAMBIOS DE LA TRANSMISIÓN

- INTERRUPTOR DE CONTROL DE LA TRANSMISIÓN

*3

CONJUNTO DEL INTERRUPTOR DEL CAMBIO DE TRANSMISIÓN

- INTERRUPTOR BASCULANTE DE CAMBIO IZQUIERDO

*4

CONJUNTO DEL INTERRUPTOR DEL CAMBIO DE TRANSMISIÓN

- INTERRUPTOR BASCULANTE DE CAMBIO DERECHO

*5

SUBCONJUNTO DEL CABLE ESPIRAL

*6

CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

*7

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

*8

CONJUNTO DEL SENSOR DEL AIRBAG

- SENSOR DE VELOCIDAD DE DERRAPE Y ACELERACIÓN

*9

CABLE DEL INTERRUPTOR N° 1

*10

CONJUNTO DEL JUEGO DE INSTRUMENTOS

- INDICADOR DE POSICIÓN DEL CAMBIO

- MIL

*11

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE ECU-IG N° 2

- FUSIBLE ECU-IG N° 3

- FUSIBLE STOP

*12

DLC3

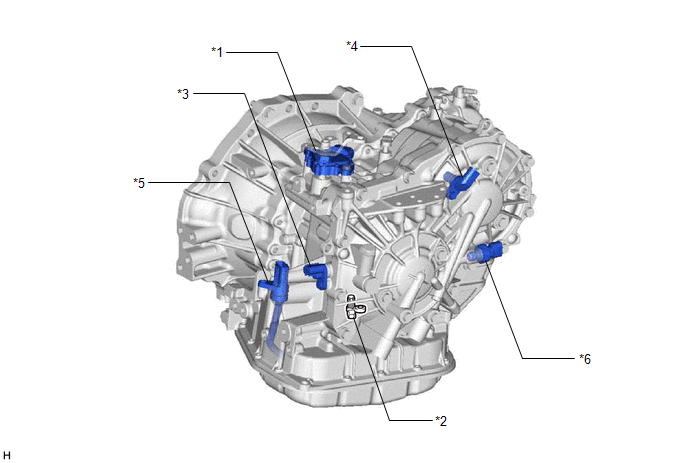

ILUSTRACIÓN

*1

INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO (CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO)

*2

SENSOR DE REVOLUCIONES (SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NT))

*3

SENSOR DE REVOLUCIONES

(SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (SENSOR NIN))

*4

SENSOR DE REVOLUCIONES

(SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NOUT))

*5

CABLE DE LA TRANSMISIÓN

*6

SENSOR DE PRESIÓN DEL ACEITE
