Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. CÓMO EVITAR LA ELECTRICIDAD ESTÁTICA

AVISO:

  • Asegúrese de tocar con las manos una superficie metálica conectada a masa para descargar la electricidad estática antes de extraer o instalar el conjunto de la palanca de cambios de la transmisión.
  • No toque los componentes electrónicos de una placa de circuito impreso.
  • No acerque ningún tejido a los componentes electrónicos.
  • Coloque en la SST (alfombrilla antiestática) los componentes electrónicos que se han extraído del conjunto de la palanca de cambios de la transmisión.

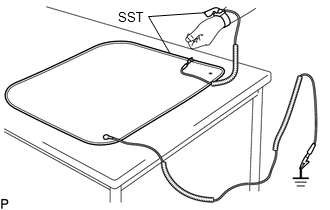

(a) Lleve puesta la SST (banda para la muñeca).

SST: 09890-47010

(b) Conecte firmemente el clip de masa de la SST (alfombrilla antiestática) a un punto de conexión a masa que haya en el taller o en un banco de trabajo (perno de anclaje).

SST: 09890-47010

OBSERVACIÓN:

Si el cable del clip de masa es demasiado corto, utilice un cable de extensión.

(c) Conecte el clip de masa de la pulsera antiestática al punto especificado de la alfombrilla antiestática.

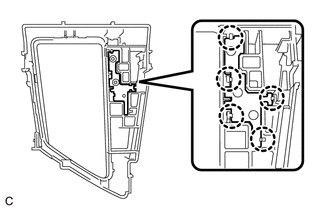

2. INSTALE EL ALOJAMIENTO INFERIOR DEL INDICADOR DE POSICIÓN

(a) Enganche las 5 garras e instale el alojamiento inferior del indicador de posición en la unidad del conjunto de control del bloqueo del cambio.

3. INSTALE EL SUBCONJUNTO DEL CABLE DEL INDICADOR LUMINOSO (sin Shiftmatic secuencial deportivo)

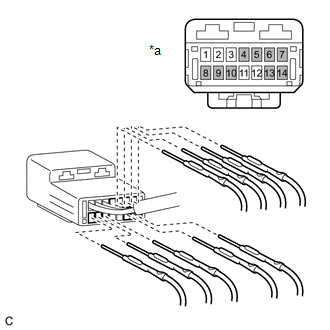

(a) Conecte los terminales 4, 5, 6, 7, 8, 9, 10, 13 y 14 al conector del interruptor de control de la transmisión como se muestra en la ilustración.

*a

Vista trasera del conector del mazo de cables

(Conector del interruptor de control de la transmisión)

Terminal del subconjunto del cable del indicador luminoso

AVISO:

Vuelva a conectar cada terminal en su posición original.

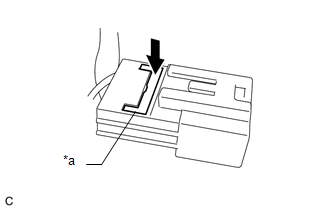

(b) Active el bloqueo secundario.

*a

Bloqueo secundario

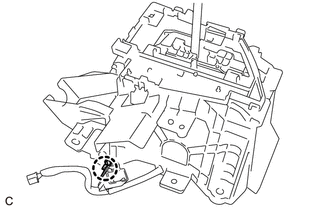

(c) Enganche la garra para instalar la abrazadera en el conector del interruptor de control de la transmisión.

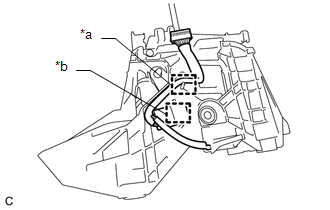

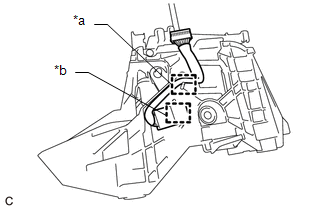

(d) Enganche la abrazadera para instalar el subconjunto del cable del indicador luminoso en el conjunto de la unidad de control del bloqueo del cambio.

*a

Guía

*b

Abrazadera

(e) Enganche la guía.

4. INSTALE EL SUBCONJUNTO DEL CABLE DEL INDICADOR LUMINOSO (con Shiftmatic secuencial deportivo)

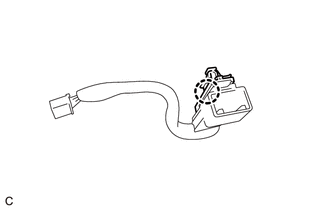

(a) Enganche la garra para instalar la abrazadera en el subconjunto del cable del indicador luminoso.

(b) Enganche la abrazadera para instalar el subconjunto del cable del indicador luminoso en el conjunto de la unidad de control del bloqueo del cambio.

*a

Guía

*b

Abrazadera

(c) Enganche la guía.

5. INSTALE EL INDICADOR DE POSICIÓN DEL CAMBIO

(a) Cuando sustituya el indicador de posición del cambio por uno nuevo:

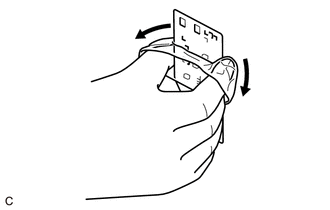

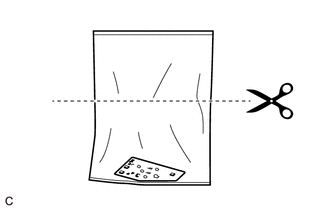

(1) Corte la parte superior de la bolsa antiestática y conserve una porción de la bolsa que sea suficiente para cubrir una mano.

(2) Sostenga los costados del indicador de posición del cambio a través de la bolsa antiestática y dé la vuelta a la bolsa.

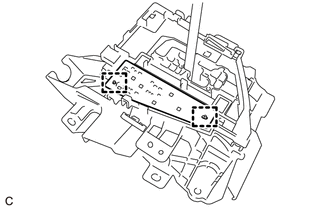

(3) Enganche las 2 guías para instalar el indicador de posición del cambio en el alojamiento inferior del indicador de posición.

AVISO:

  • Sostenga los costados del indicador de posición del cambio a través de la bolsa antiestática e instálelo en el alojamiento inferior del indicador de posición.
  • No dañe el indicador de posición del cambio.

(b) Cuando reutilice el indicador de posición del cambio:

(1) Enganche las 2 guías para instalar el indicador de posición del cambio en el alojamiento inferior del indicador de posición.

AVISO:

  • Sostenga los costados del indicador de posición del cambio e instálelo en el alojamiento inferior del indicador de posición.
  • No dañe el indicador de posición del cambio.

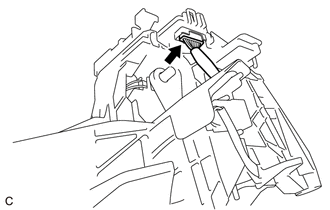

(c) Conecte el conector del subconjunto del cable del indicador luminoso.

6. INSTALE LA GUÍA DE LA LUZ DEL INDICADOR DE POSICIÓN

(a) Enganche las 5 garras para instalar la guía del indicador luminoso de posición en el subconjunto del alojamiento del indicador de posición de la palanca de cambios.

AVISO:

No dañe la guía del indicador luminoso de posición.

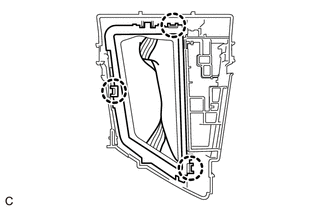

7. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DEL CAMBIO

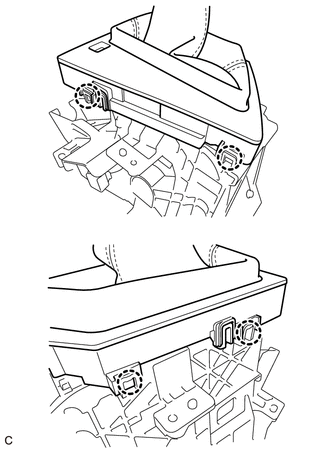

(a) Enganche las 3 garras para instalar el subconjunto de la cubierta del orificio del cambio en el subconjunto del alojamiento del indicador de posición de la palanca de cambios.

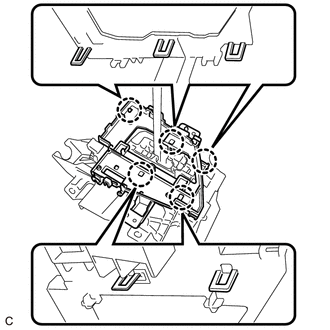

8. COLOQUE EL SUBCONJUNTO DEL ALOJAMIENTO DEL INDICADOR DE POSICIÓN DEL CAMBIO DEL PISO

(a) Enganche las 4 garras para instalar el subconjunto del alojamiento del indicador de posición del cambio del piso en el alojamiento inferior del indicador de posición.

OBSERVACIÓN:

Después de la instalación, compruebe que cada indicador luminoso se enciende correctamente en cada posición del cambio.

    InspecciÓn

    InstalaciÓn
