Toyota Corolla Manual de Taller: Componentes

COMPONENTES

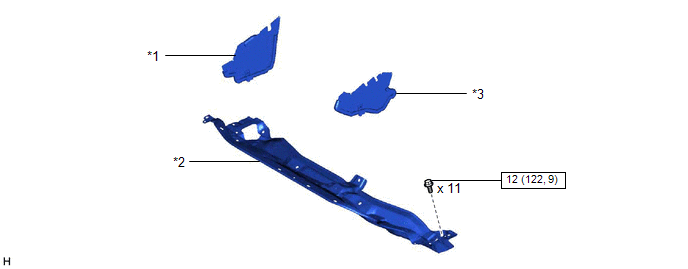

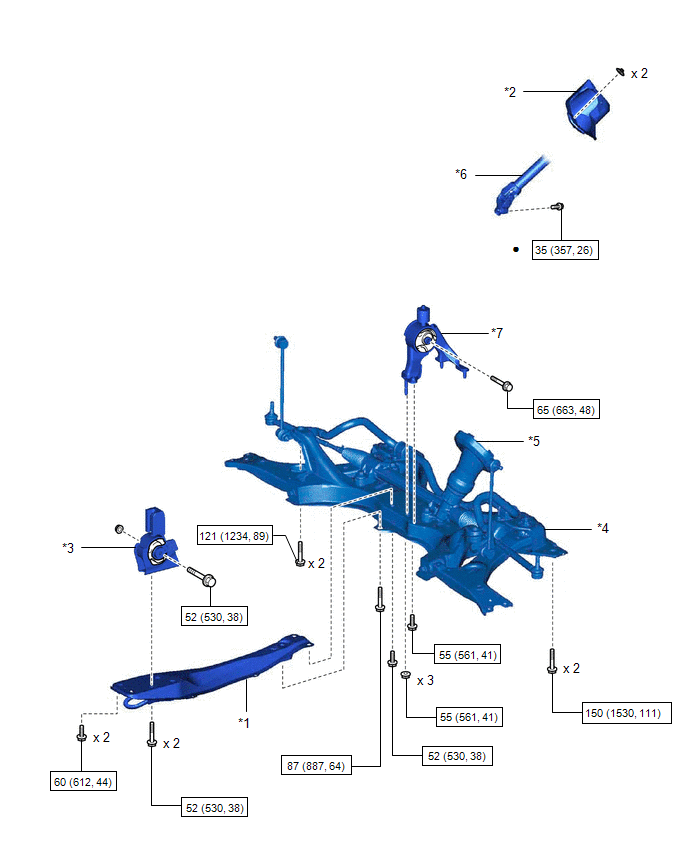

ILUSTRACIÓN

*1

PROTECTOR CONTRA SALPICADURAS DEL CONDUCTO DE AIRE DEL CALENTADOR N° 1

*2

SUBCONJUNTO DE LA PARTE SUPERIOR DEL CUBRETABLEROS EXTERIOR

*3

PLACA DE PROTECCIÓN DE AGUA DERECHA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

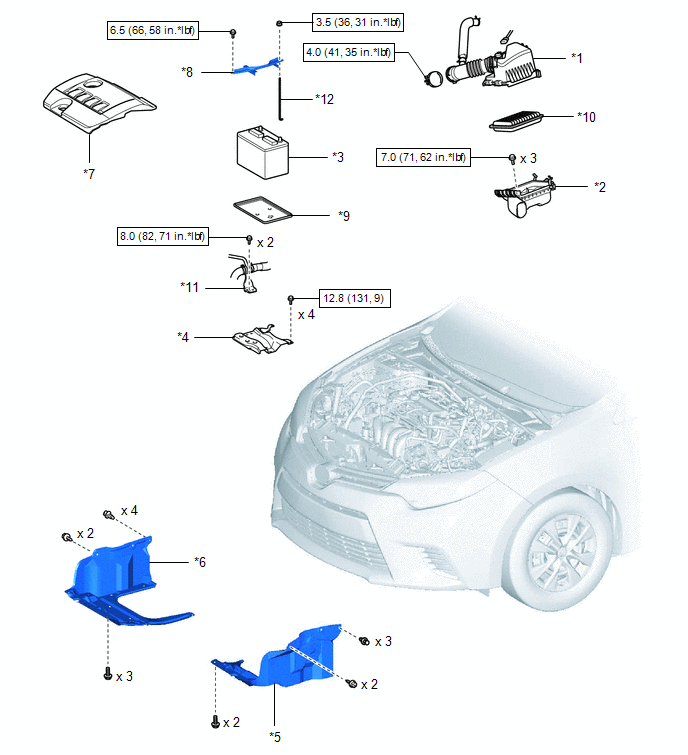

ILUSTRACIÓN

*1

TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

*2

SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

*3

BATERÍA

*4

SOPORTE DE LA BATERÍA

*5

CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

*6

CUBIERTA INFERIOR DERECHA DEL MOTOR

*7

TAPA DE LA CULATA N° 2

*8

SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA

*9

BANDEJA DE LA BATERÍA

*10

SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE

*11

TUBO DEL RADIADOR

*12

PERNO DE LA ABRAZADERA DE LA BATERÍA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

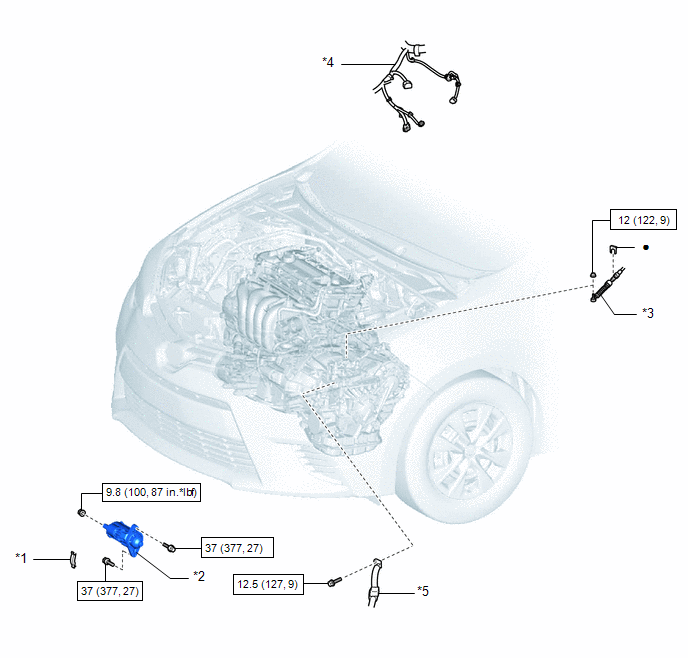

ILUSTRACIÓN

*1

CUBIERTA LATERAL DEL ALOJAMIENTO DEL VOLANTE

*2

CONJUNTO DEL MOTOR DE ARRANQUE

*3

CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

*4

MAZO DE CABLES

*5

CABLE DEL MOTOR N° 3

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

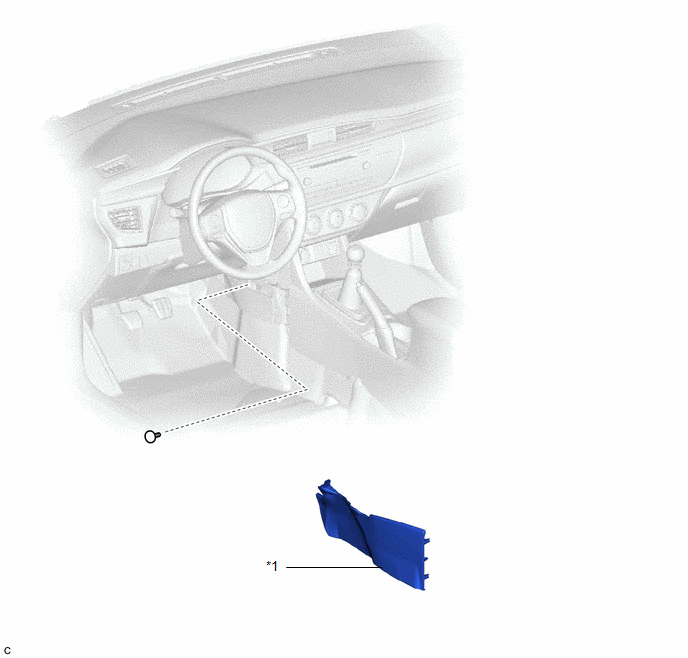

ILUSTRACIÓN

*1

ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 1

-

-

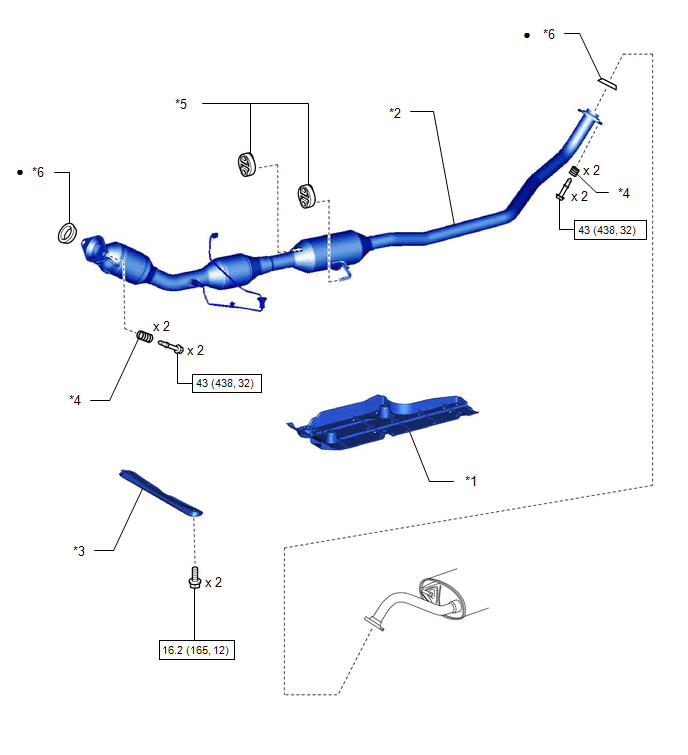

ILUSTRACIÓN

*1

CUBIERTA CENTRAL IZQUIERDA DEL PISO DELANTERO

*2

CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: Catalizador delantero y trasero)

*3

PISO DELANTERO BAJO REFUERZO TRASERO

*4

MUELLE DE COMPRESIÓN

*5

SOPORTE DEL TUBO DE ESCAPE

*6

JUNTA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

ILUSTRACIÓN

*1

SUBCONJUNTO DEL ELEMENTO DE MONTAJE CENTRAL DEL MOTOR

*2

HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA

*3

AISLANTE DE MONTAJE DELANTERO DEL MOTOR

*4

SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

*5

SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1

*6

CONJUNTO DEL EJE INTERMEDIO DE LA DIRECCIÓN N° 2

*7

AISLANTE DE MONTAJE TRASERO DEL MOTOR

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

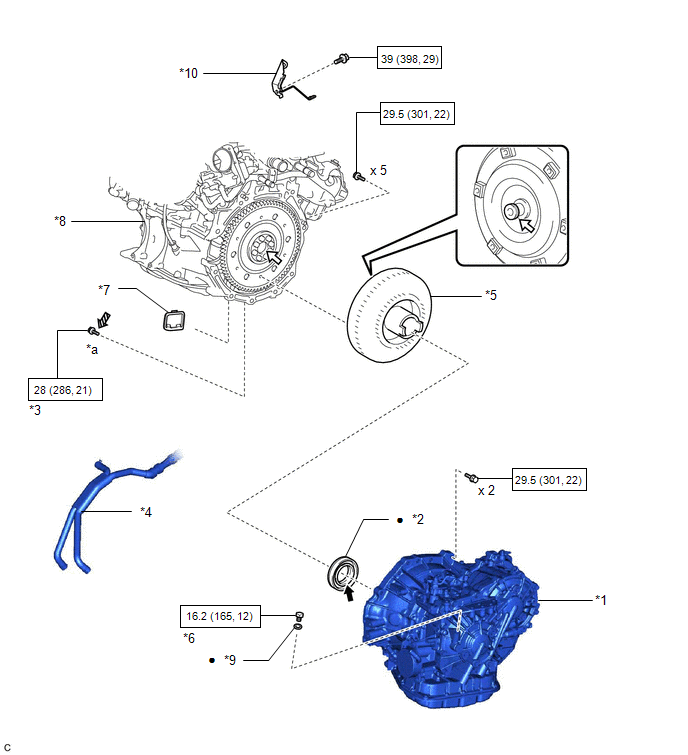

ILUSTRACIÓN

*1

CONJUNTO DEL TRANSEJE VARIABLE CONTINUO

*2

SELLO DE ACEITE DE TIPO T DE LA BOMBA DE ACEITE DE LA CVT

*3

PERNO DE FIJACIÓN DEL CONJUNTO DEL CONVERTIDOR DE PAR Y LA PLACA IMPULSORA

*4

CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA

*5

CONJUNTO DE CONVERTIDOR DE PAR

*6

TAPÓN ROSCADO RECTO CON CABEZA

*7

CUBIERTA INFERIOR DEL ALOJAMIENTO DEL VOLANTE

*8

CONJUNTO DEL MOTOR

*9

JUNTA

*10

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

*a

NEGRO: x 1

PLATA: x 5

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

Grasa para ranuras de embrague

Adhesivo 1324

Pieza prerrecubierta

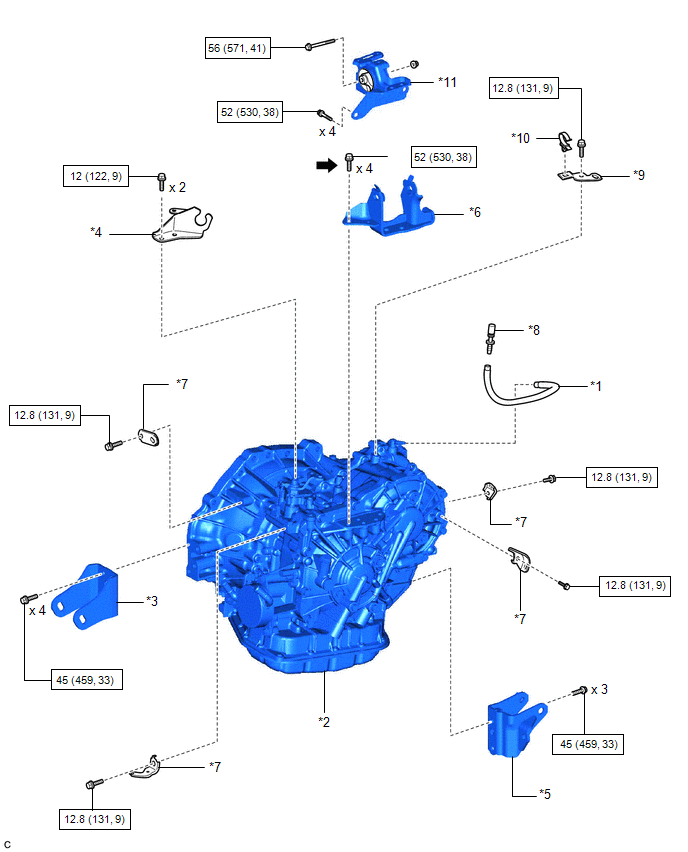

ILUSTRACIÓN

*1

MANGUERA DEL TAPÓN DEL RESPIRADERO

*2

CONJUNTO DEL TRANSEJE VARIABLE CONTINUO

*3

SOPORTE DE MONTAJE DELANTERO DEL MOTOR

*4

SOPORTE DEL CABLE DE CONTROL DE LA TRANSMISIÓN N° 1

*5

SOPORTE DE MONTAJE TRASERO DEL MOTOR

*6

SOPORTE DE MONTAJE IZQUIERDO DEL MOTOR

*7

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

*8

TAPÓN DEL RESPIRADERO N° 1 (CVT)

*9

SOPORTE DE LA ABRAZADERA DE LA MANGUERA DE DERIVACIÓN DE AGUA

*10

ABRAZADERA DE LA MANGUERA DE DERIVACIÓN DE AGUA

*11

AISLANTE DE MONTAJE IZQUIERDO DEL MOTOR

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Adhesivo 1324

Pieza prerrecubierta

-

-

    Conjunto Del Transeje Variable Continuo (si Se Utiliza El Puente De Soporte Del Motor)

    ExtracciÓn
