Toyota Corolla Manual de Taller: SustituciÓn

SUSTITUCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en el lado derecho que en el izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

2. EXTRAIGA EL SUBCONJUNTO DEL TAMBOR DEL FRENO TRASERO (para el freno de tambor trasero)

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA (para el freno de disco trasero)

Haga clic aquí

4. AFLOJE LA TUERCA DE AJUSTE DEL CABLE N° 1 (para el freno de disco trasero)

Haga clic aquí

5. EXTRAIGA EL PROTECTOR DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO (para el freno de disco trasero)

Haga clic aquí

6. SEPARE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3 (para el freno de disco trasero)

Haga clic aquí

7. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO (para el freno de disco trasero)

(a) Extraiga los 2 pernos y separe el conjunto de la pinza del freno del disco trasero.

AVISO:

Evite que el conjunto de la pinza del freno de disco trasero quede colgando de la manguera flexible trasera por medio de un cable o una herramienta similar.

8. EXTRAIGA EL DISCO TRASERO (para el freno de disco trasero)

Haga clic aquí

9. EXTRAIGA EL PERNO DEL CUBO DEL EJE TRASERO

(a) Coloque temporalmente las 2 tuercas de servicio en los pernos del cubo del eje trasero, como se muestra en la ilustración. Tuerca de servicio recomendada: Diámetro de la rosca: 12.0 mm (0.472 pulg.) Paso de rosca: 1.5 mm (0.0591 pulg.) AVISO: Coloque las tuercas de servicio para evitar daños en los pernos del cubo del eje trasero.

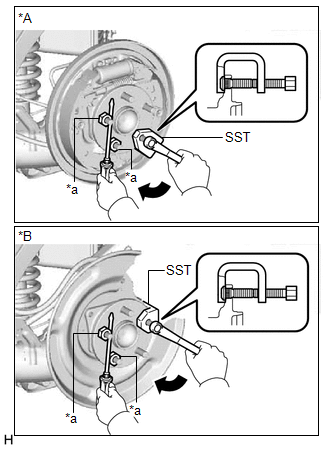

*A Para el freno de tambor trasero *B Para el freno de disco trasero *a Tuerca de servicio

(b) Extraiga el perno del cubo del eje delantero utilizando una SST y un destornillador o una herramienta equivalente para sujetar el conjunto del cojinete y del cubo del eje trasero.

SST: 09611-12010

AVISO:

No dañe las roscas de los pernos del cubo del eje trasero.

10. INSTALE EL PERNO DEL CUBO DEL EJE TRASERO

(a) Instale provisionalmente un perno nuevo del cubo del eje trasero en el conjunto del cubo y cojinete del eje trasero.

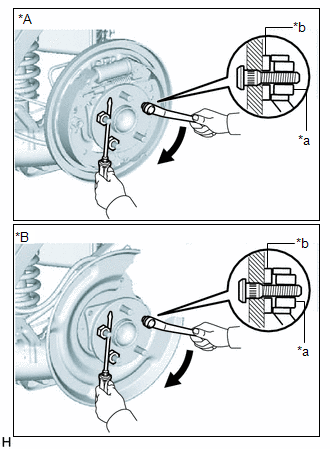

*A Para el freno de tambor trasero *B Para el freno de disco trasero *a Tuerca de servicio *b Lavaparabrisas

(b) Coloque una arandela y una tuerca de servicio en el perno del cubo del eje trasero, como se muestra en la ilustración.

Tuerca de servicio recomendada:

Diámetro de la rosca: 12.0 mm (0.472 pulg.)

Paso de rosca: 1.5 mm (0.0591 pulg.)

OBSERVACIÓN:

El grosor recomendado de la arandela es de al menos 5 mm (0.197 pulg.).

(c) Utilice un destornillador o una herramienta similar para sujetar el conjunto del cojinete y del cubo del eje trasero e instale el perno del cubo del eje trasero apretando la tuerca de servicio.

AVISO:

• Coloque las tuercas de servicio para evitar daños en los pernos del cubo del eje trasero.
• No dañe las roscas de los pernos del cubo del eje trasero.

(d) Extraiga las 3 tuercas de servicio y la arandela de los 3 pernos del cubo del eje trasero.

11. INSTALE EL SUBCONJUNTO DEL TAMBOR DE FRENO TRASERO (para el freno de tambor trasero)

Haga clic aquí

12. INSTALE EL DISCO TRASERO (para el freno de disco trasero)

Haga clic aquí

13. INSTALE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO (para el freno de disco trasero)

(a) Instale el conjunto de la pinza del freno de disco trasero con los 2 pernos.

Torque:

57.4 N·m {585 kgf·cm, 42 ft·lbf}

14. CONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3 (para freno de disco trasero)

Haga clic aquí

15. COLOQUE EL PROTECTOR DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO (para el freno de disco trasero)

Haga clic aquí

16. AJUSTE LA HOLGURA DE LA ZAPATA DEL FRENO DE TAMBOR TRASERO (para el freno de tambor trasero)

Haga clic aquí

17. AJUSTE EL FRENO DE ESTACIONAMIENTO (para el freno de disco trasero)

Haga clic aquí

18. INSTALE EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA (para el freno de disco trasero)

Haga clic aquí

19. COLOQUE LA RUEDA TRASERA

Torque:

102.9 N·m {1,049 kgf·cm, 76 ft·lbf}
