Toyota Corolla Manual de Taller: Interruptor De Estacionamiento / Punto Muerto

Componentes

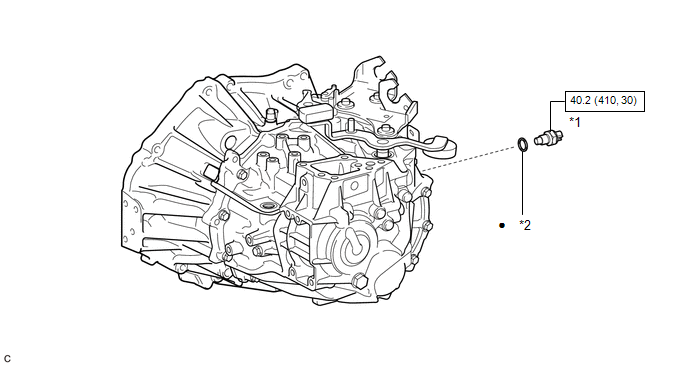

COMPONENTES

ILUSTRACIÓN

*1

INTERRUPTOR DE POSICIÓN DE PUNTO MUERTO

*2

JUNTA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA IZQUIERDA

2. EXTRAIGA EL INTERRUPTOR DE POSICIÓN DE PUNTO MUERTO

(a) Desconecte el conector del interruptor de posición de punto muerto.

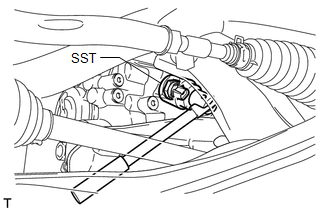

(b) Utilice la SST para extraer el interruptor de punto muerto y la junta del cárter de la transmisión manual.

SST: 09817-16011

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL INTERRUPTOR DE PUNTO MUERTO

(a) Utilice la SST para instalar el interruptor de posición de punto muerto con una junta nueva en el cárter de la transmisión manual.

SST: 09817-16011

Torque:

40.2 N·m {410 kgf·cm, 30 ft·lbf}

(b) Conecte el conector del interruptor de posición de punto muerto.

2. INSTALE LA RUEDA DELANTERA IZQUIERDA
