INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA CAJA DEL DIFERENCIAL DELANTERO CON CORONA DENTADA

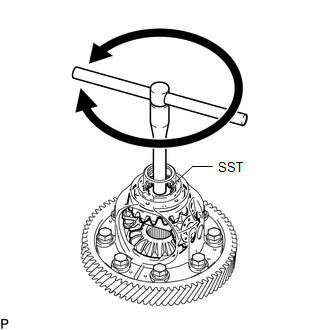

(a) Con la SST, gire el engranaje planetario del diferencial delantero como se muestra en la ilustración.

SST: 09528-52010

09528-05040

Estándar:

El engranaje planetario del diferencial delantero no se bloquea cuando gira en cualquier dirección.

  • Si el engranaje lateral del diferencial delantero se bloquea, lleve a cabo todos los procedimientos de inspección.
  • Si el engranaje planetario del diferencial delantero se bloquea todavía incluso después de sustituir la pieza defectuosa, sustituya el conjunto de la caja del diferencial delantero con corona dentada.

2. INSPECCIONE EL EMPUJE DEL ENGRANAJE PLANETARIO DEL DIFERENCIAL DELANTERO

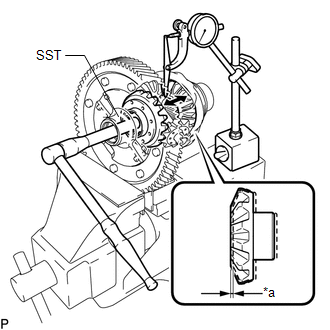

(a) Utilice la SST y un indicador de cuadrante para medir el empuje del engranaje planetario del diferencial delantero.

SST: 09528-52010

09528-05040

Nivel de empuje del engranaje planetario del diferencial delantero:

0.08 mm (0.00315 pulg.) o menos

OBSERVACIÓN:

  • Mida el empuje del engranaje planetario del diferencial delantero mientras gira lentamente el engranaje planetario del diferencial delantero.
  • Asegúrese de medir el nivel de empuje del engranaje planetario del diferencial delantero para los 2 engranajes planetarios del diferencial delantero.

Si el resultado no es el especificado, sustituya los 2 engranajes planetarios del diferencial delantero, los 2 piñones del diferencial delantero y los 2 muelles cónicos.

*a

Nivel de empuje del engranaje planetario del diferencial delantero

3. INSPECCIONE LA HOLGURA DEL PIÑÓN DEL DIFERENCIAL DELANTERO

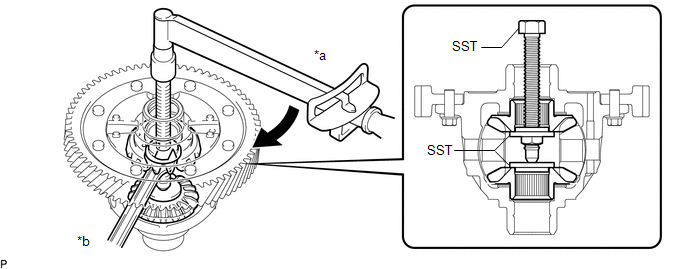

(a) Coloque la SST como se muestra en la ilustración y apriétela.

*a

Girar

*b

Sujetar

SST: 09528-52010

09953-05010

09528-05020

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

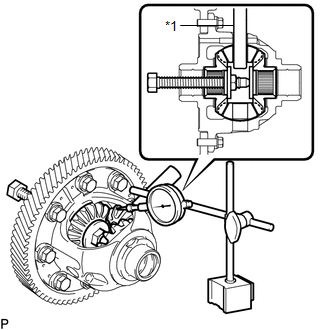

(b) Instale el eje del piñón del diferencial delantero n° 1 en el piñón del diferencial delantero tal y como se muestra en la ilustración.

*1

Eje del piñón del diferencial delantero n° 1

(c) Mida la holgura del piñón del diferencial delantero con un indicador de cuadrante.

Holgura estándar:

0.20 mm (0.00787 pulg.) o menos

Si la holgura no se encuentra dentro del valor especificado, sustituya las arandelas de empuje del engranaje planetario del diferencial delantero n° 1 por otras con un grosor distinto. Utilice la tabla siguiente para seleccionar una arandela de empuje del engranaje planetario del diferencial delantero n° 1 que garantice que la holgura se encuentre dentro de los valores especificados.

Grosor de la arandela de empuje del engranaje planetario del diferencial delantero n° 1:

Marca

Grosor en mm (pulg.)

19

0.90 (0.0354)

14

0.95 (0.0374)

02

1.00 (0.0394)

15

1.05 (0.0413)

03

1.10 (0.0433)

16

1.15 (0.0453)

04

1.20 (0.0472)

OBSERVACIÓN:

Seleccione las arandelas de empuje del engranaje planetario del diferencial delantero n° 1 con el mismo grosor tanto para el lado derecho como para el izquierdo.

4. INSPECCIONE LA ARANDELA DE EMPUJE DEL PIÑÓN DEL DIFERENCIAL DELANTERO

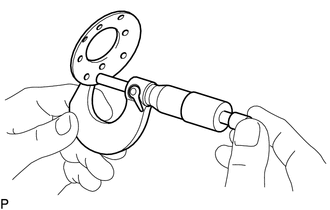

(a) Mida el grosor de la arandela de empuje del piñón del diferencial delantero con un micrómetro.

Grosor mínimo:

0.92 mm (0.0362 pulg.)

Si el grosor está por debajo del mínimo, sustituya la arandela de empuje del diferencial delantero.

5. INSPECCIONE EL EJE DEL PIÑÓN DEL DIFERENCIAL DELANTERO N° 1

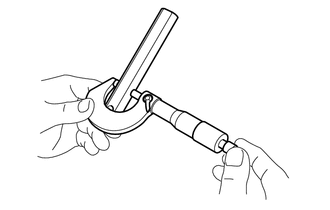

(a) Mida el diámetro exterior del eje del piñón del diferencial delantero n° 1 con un micrómetro.

Diámetro exterior mínimo:

16.982 mm (0.669 pulg.)

Si el diámetro exterior es inferior al mínimo, reemplace el eje del piñón del diferencial delantero n° 1.
