Toyota Corolla Manual de Taller: InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL SUBCONJUNTO DEL TAPÓN DEL RADIADOR

(a) Mida la presión de apertura de la válvula.

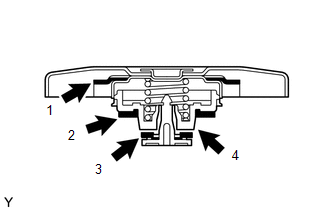

(1) Si hay manchas de agua o sustancias extrañas en las empaquetaduras de goma (1), (2) o (3), (s) limpie las piezas con agua y frotando con los dedos.

(2) Compruebe que las empaquetaduras de goma (1), (2) y (3) no estén deformadas, agrietadas ni abombadas.

(3) Compruebe que las empaquetaduras de goma (3) y (4) no estén pegadas entre sí.

(4) Aplique refrigerante del motor a las empaquetaduras de goma (2) y (3) antes de utilizar el tester del tapón del radiador.

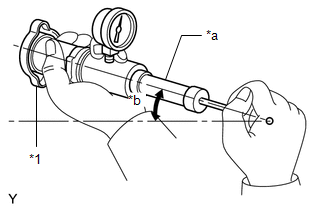

(5) Cuando utilice el tester del tapón del radiador, inclínelo hacia arriba 30° o más.

(6) Bombee el tester del tapón del radiador varias veces y compruebe la presión máxima*1. Régimen de bombeo: 1 bombeo por segundo *1: Aunque el subconjunto del tapón del radiador no pueda mantener la máxima presión, no se trata de un defecto. Criterio de evaluación: Elemento Valor especificado Valor estándar (para un tapón nuevo) 74 a 103 kPa (0.8 a 1.1 kgf/cm2, 10.7 a 15 lb/pulg2) Valor estándar mínimo (para tapones usados) 59 kPa (0.6 kgf/cm2, 8.6 lb/pulg2) Si la presión máxima es inferior a la especificada para el valor estándar mínimo, sustituya el subconjunto del tapón del radiador.

*1 Subconjunto del tapón del radiador *a Tester del tapón del radiador *b 30° o más
