Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL COLECTOR DE ADMISIÓN

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA VÁLVULA DE CONMUTACIÓN DE VACÍO N° 1

Haga clic aquí

3. EXTRAIGA EL SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

Haga clic aquí

4. DESCONECTE EL SUBCONJUNTO DEL TUBO DE COMBUSTIBLE

Haga clic aquí

5. EXTRAIGA EL SUBCONJUNTO DEL TUBO DE DESCARGA DE COMBUSTIBLE

Haga clic aquí

6. EXTRAIGA EL SEPARADOR DEL TUBO DE DESCARGA N° 1

Haga clic aquí

7. EXTRAIGA EL CONJUNTO DEL INYECTOR DE COMBUSTIBLE

Haga clic aquí

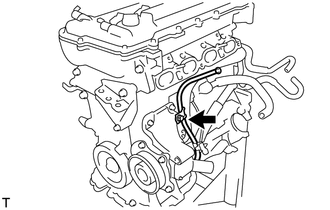

8. EXTRAIGA LA GUÍA DE LA VARILLA INDICADORA DEL NIVEL DE ACEITE DEL MOTOR

(a) Quite la varilla indicadora del nivel de aceite del motor.

(b) Extraiga el perno y la guía de la varilla indicadora del nivel de aceite del motor.

(c) Quite la junta tórica de la guía de la varilla indicadora del nivel de aceite del motor.

9. EXTRAIGA EL AISLANTE TÉRMICO DEL COLECTOR DE ESCAPE N° 1

Haga clic aquí

10. EXTRAIGA EL SUBCONJUNTO DEL AISLANTE TÉRMICO DEL EJE PROPULSOR

Haga clic aquí

11. EXTRAIGA EL PUNTAL DEL COLECTOR

Haga clic aquí

12. EXTRAIGA EL COLECTOR DE ESCAPE

Haga clic aquí

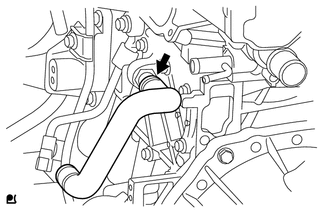

13. EXTRAIGA LA MANGUERA DE VENTILACIÓN

(a) Deslice el clip y extraiga la manguera de ventilación del subconjunto de la válvula de ventilación.

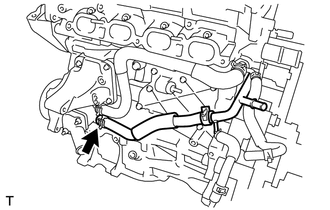

14. DESCONECTE LA MANGUERA DE DERIVACIÓN DE AGUA N° 3

(a) Deslice el clip y desconecte la manguera de derivación de agua n° 3 del alojamiento de la entrada de agua.

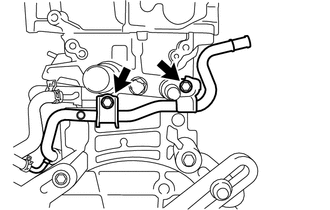

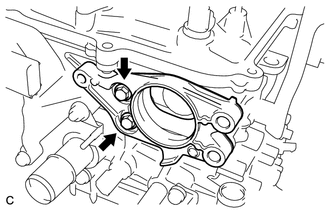

15. EXTRAIGA LA TUBERÍA DE DERIVACIÓN DE AGUA N° 1

(a) Quite los 2 pernos y extraiga el tubo de derivación de agua n° 1.

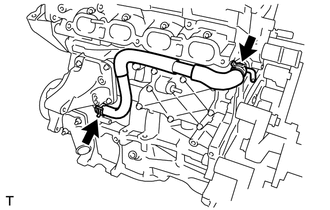

16. EXTRAIGA LA MANGUERA DE DERIVACIÓN DE AGUA

(a) Deslice el clip y extraiga la abrazadera y la manguera de derivación de agua.

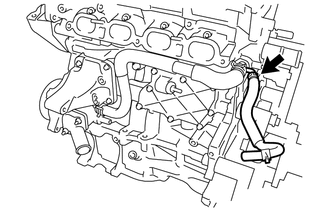

17. EXTRAIGA LA MANGUERA DE ENTRADA DE AGUA

(a) Deslice los 2 clips y extraiga la manguera de entrada de agua.

18. EXTRAIGA LA ENTRADA DE AGUA

Haga clic aquí

19. EXTRAIGA EL TERMOSTATO

Haga clic aquí

20. EXTRAIGA EL CONJUNTO DE LA BOBINA DE ENCENDIDO

Haga clic aquí

21. EXTRAIGA EL CONJUNTO DE LA BOMBA DE VACÍO

Haga clic aquí

22. EXTRAIGA EL SOPORTE DE LA BOMBA DE VACÍO N° 1

(a) Extraiga los 2 pernos, el soporte de la bomba de vacío n° 1 y la junta.

23. EXTRAIGA EL SENSOR DE TEMPERATURA DEL ACEITE DE MOTOR

Haga clic aquí

24. EXTRAIGA EL CONJUNTO DEL TENSOR DE LA CORREA TRAPEZOIDAL RANURADA

(a) Gire el conjunto del tensor de la correa trapezoidal ranurada en el sentido de las agujas del reloj y extraiga la llave bihexagonal de 5 mm que se utilizó para fijar el conjunto del tensor de la correa trapezoidal ranurada al extraer la correa trapezoidal ranurada.

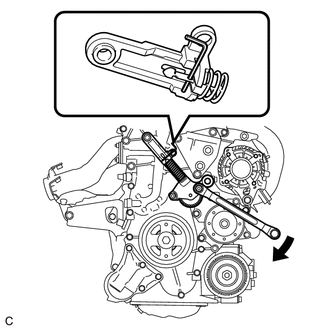

(b) Gire ligeramente el conjunto del tensor de la correa trapezoidal ranurada en el sentido de las agujas del reloj y fíjelo con una llave bihexagonal de 3 mm como se muestra en la ilustración.

OBSERVACIÓN:

Es difícil instalar el conjunto del tensor de la correa trapezoidal ranurada cuando está completamente extendido. Si vuelve a utilizar el conjunto del tensor de la correa trapezoidal ranurada, comprima y fije el conjunto del tensor de la correa trapezoidal ranurada antes de extraerlo.

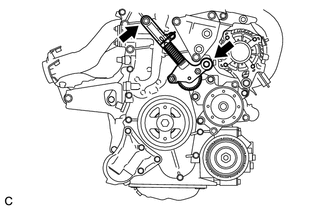

(c) Extraiga los 2 pernos y el conjunto del tensor de la correa trapezoidal ranurada del conjunto del motor.
