Toyota Corolla Manual de Taller: Componentes

COMPONENTES

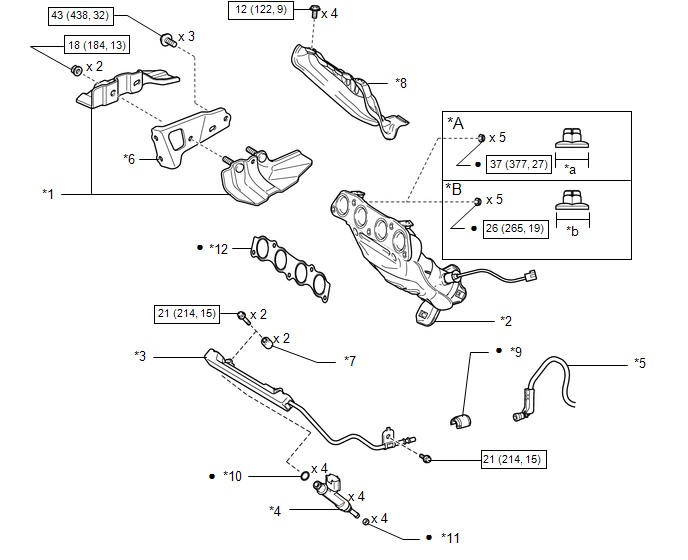

ILUSTRACIÓN

*A

Tipo A

*B

Tipo B

*1

SUBCONJUNTO DEL AISLANTE TÉRMICO DEL EJE PROPULSOR

*2

COLECTOR DE ESCAPE

*3

SUBCONJUNTO DEL TUBO DE DESCARGA DE COMBUSTIBLE

*4

CONJUNTO DEL INYECTOR DE COMBUSTIBLE

*5

SUBCONJUNTO DEL TUBO DE COMBUSTIBLE

*6

PUNTAL DEL COLECTOR

*7

SEPARADOR DEL TUBO DE DESCARGA N° 1

*8

AISLANTE TÉRMICO DEL COLECTOR DE ESCAPE N° 1

*9

ABRAZADERA DEL TUBO DE COMBUSTIBLE N° 2

*10

JUNTA TÓRICA

*11

AISLANTE DE VIBRACIONES DEL INYECTOR

*12

COLECTOR DE ESCAPE A LA JUNTA DE CULATA

*a

Diámetro 18 mm (0.709 pulg.)

*b

Diámetro 17 mm (0.669 pulg.)

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

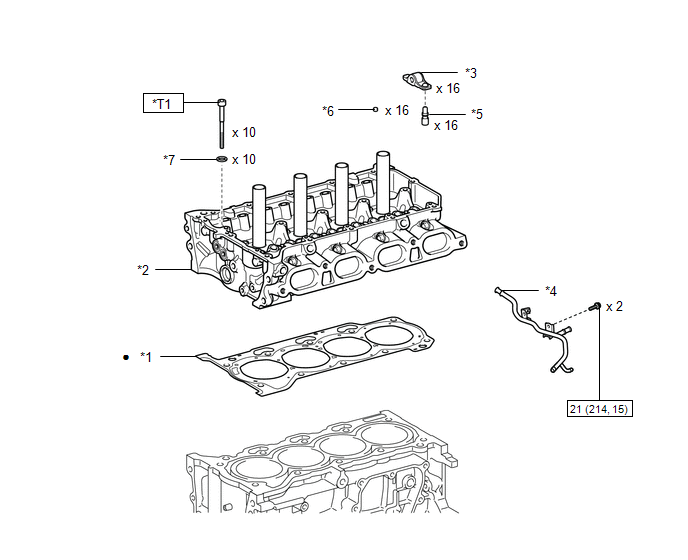

ILUSTRACIÓN

*1

JUNTA DE LA CULATA

*2

SUBCONJUNTO DE LA CULATA

*3

SUBCONJUNTO DEL BALANCÍN DE LA VÁLVULA N° 1

*4

TUBERÍA DE DERIVACIÓN DE AGUA N° 1

*5

CONJUNTO DEL DISPOSITIVO DE AJUSTE DE LA HOLGURA DE LA VÁLVULA

*6

TAPÓN DEL VÁSTAGO DE LA VÁLVULA

*7

ARANDELA PLANA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

*T1

1°: 49 (500, 36)

2°: Girar 90°

3°: Girar 45°

-

-

    Junta De La Culata

    ExtracciÓn
