Toyota Corolla Manual de Taller: Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Efectúe la "Inspección después de la reparación" tras sustituir el subconjunto de la culata.

Haga clic aquí

PROCEDIMIENTO

1. INSTALE EL TUBO DE LA BUJÍA DE ENCENDIDO

AVISO:

Cuando se utiliza una culata nueva, hay que sustituir los tubos de la bujía.

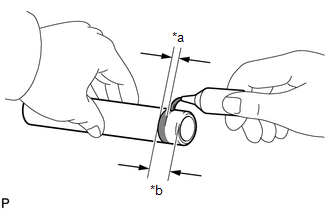

(a) Aplique adhesivo en la zona sombreada del nuevo tubo de la bujía de encendido.

Adhesivo:

Producto adhesivo original 1324 de Toyota, Three Bond 1324 o equivalente.

Aplicación de anchura estándar:

1.0 a 3.0 mm (0.0394 a 0.118 pulg.)

AVISO:

  • Coloque el tubo de la bujía antes de que transcurran 3 minutos de la aplicación del adhesivo.
  • Tenga cuidado de no deformar el tubo de la bujía.
  • Después de la instalación del tubo de la bujía, espere por lo menos 1 hora antes de exponer el adhesivo al aceite del motor.

*a

1.0 a 3.0 mm (0.0394 a 0.118 pulg.)

*b

1.0 a 13.0 mm (0.0394 a 0.512 pulg.)

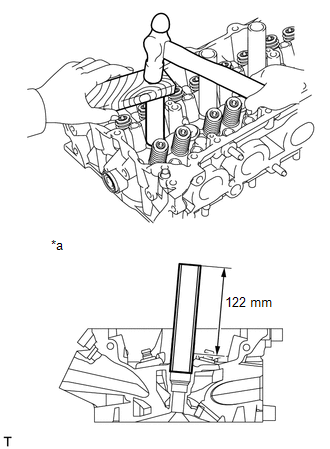

(b) Utilice un taco de madera y un martillo para introducir el tubo de la bujía hasta que la parte saliente alcance la altura especificada.

Altura estándar del saliente:

122 mm (4.80 pulg.)

AVISO:

Mida la altura de la parte que sobresale para no introducir demasiado el tubo de la bujía.

*a

Superficie colada de la culata

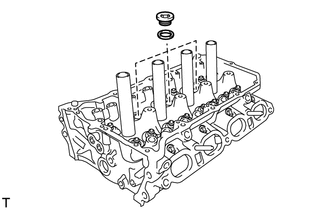

2. INSTALE EL TAPÓN ROSCADO RECTO N° 2

AVISO:

Si hay fugas de agua por el tapón roscado recto n° 2 o si el tapón se oxida, sustitúyalo.

(a) Utilice una llave hexagonal recta de 10 mm para colocar 3 juntas nuevas y 3 tapones roscados rectos n° 2.

Torque:

44 N·m {449 kgf·cm, 32 ft·lbf}

3. INSTALE EL ASIENTO DEL MUELLE DE LA VÁLVULA

(a) Instale los asientos de muelles de válvula en el subconjunto de la culata.

4. COLOQUE EL SELLO DE ACEITE DEL VÁSTAGO DE LA VÁLVULA

(a) Engrase el nuevo sello de aceite del vástago de la válvula con una fina capa de aceite de motor.

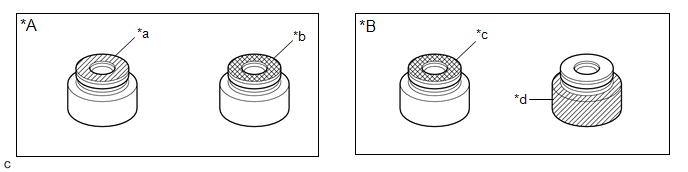

*A

Para el lado de admisión

*B

Para el lado de escape

*a

Gris

(para el lado de admisión)

*b

Negro

(para el lado de admisión)

*c

Negro

(para el lado de escape)

*d

Gris

(para el lado de escape)

AVISO:

Preste especial atención al colocar los sellos de aceite de admisión y de escape del vástago de válvula. Si se coloca el sello de aceite de admisión del vástago de la válvula en el lado de escape o viceversa, pueden surgir problemas de instalación más adelante.

OBSERVACIÓN:

  • Para el lado de admisión

    Los sellos de aceite del vástago de la válvula del lado de admisión son grises o negros.

  • Para el lado de escape

    Los sellos de aceite del vástago de la válvula del lado de escape son negros o grises.

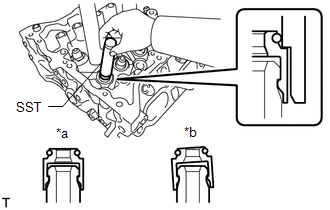

(b) Utilice la SST para introducir el sello de aceite de vástago de la válvula.

SST: 09201-41020

AVISO:

En caso de no utilizarse la SST, se ocasionarán daños en el sello de aceite del vástago de la válvula o el sello se colocará incorrectamente.

*a

Correcto

*b

Incorrecto

5. INSTALE LA VÁLVULA DE ADMISIÓN

OBSERVACIÓN:

El tipo A y el tipo B se pueden distinguir por la forma del muelle de compresión interior.

Tipo

Forma del muelle de compresión interior

A

Línea recta

B

Cónicos

*A

Tipo A

*B

Tipo B

*1

Subconjunto n° 1 del balancín de la válvula

*2

Retén del muelle de la válvula

*3

Muelle interno de compresión

*4

Conjunto del dispositivo de ajuste de holgura de la válvula

(a) Tipo A:

(1) Coloque el subconjunto de la culata sobre tacos de madera.

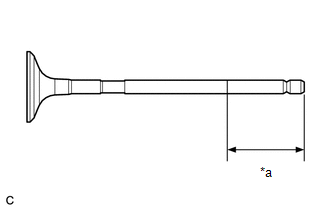

(2) Aplique una capa de aceite de motor en la zona del extremo de la válvula de admisión, tal y como se muestra en la ilustración.

*a

30 mm (1.18 pulg.) o más

(3) Coloque la válvula de admisión, el anillo de compresión interior y el retén del muelle de la válvula en el subconjunto de la culata.

AVISO:

Instale las mismas piezas, combinadas de igual manera, en sus lugares originales.

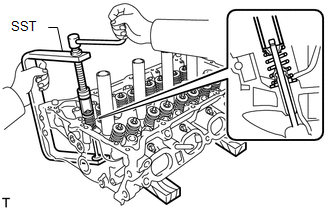

(4) Con una SST comprima el muelle de compresión interior y coloque las 2 mitades del bloqueo del retén del muelle de válvula.

SST: 09202-70020

09202-00010

(5) Golpee suavemente la punta del vástago de válvula de admisión con un martillo de cabeza de plástico hasta ajustarlo correctamente.

AVISO:

  • Tenga cuidado de no dañar la punta del vástago de válvula de admisión.
  • Tenga cuidado de no dañar el retén de muelle de la válvula.

(b) Tipo B:

(1) Coloque el subconjunto de la culata sobre tacos de madera.

(2) Aplique una capa de aceite de motor en la zona del extremo de la válvula de admisión, tal y como se muestra en la ilustración.

*a

30 mm (1.18 pulg.) o más

(3) Coloque la válvula de admisión, el anillo de compresión interior y el retén del muelle de la válvula en el subconjunto de la culata.

AVISO:

  • Instale el muelle de compresión interior con el lado de la cinta hacia arriba (hacia el retén del muelle de la válvula).
  • Instale las mismas piezas, combinadas de igual manera, en sus lugares originales.

*1

Muelle interno de compresión

*2

Retén del muelle de la válvula

*3

Subconjunto de culata

*4

Parte superior

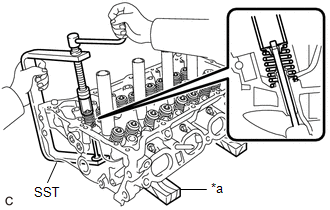

(4) Con una SST comprima el muelle de compresión interior y coloque las 2 mitades del bloqueo del retén del muelle de válvula.

SST: 09202-70020

SST: 09202-00021

*a

Taco de madera

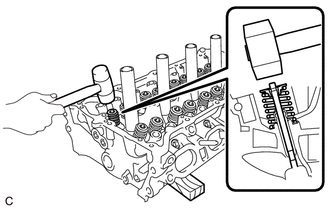

(5) Golpee suavemente la punta del vástago de válvula de admisión con un martillo de cabeza de plástico hasta ajustarlo correctamente.

AVISO:

  • Tenga cuidado de no dañar la punta del vástago de válvula de admisión.
  • Tenga cuidado de no dañar el retén de muelle de la válvula.

6. INSTALE LA VÁLVULA DE ESCAPE

OBSERVACIÓN:

El tipo A y el tipo B se pueden distinguir por la forma del muelle de compresión interior.

Tipo

Forma del muelle de compresión interior

A

Línea recta

B

Cónicos

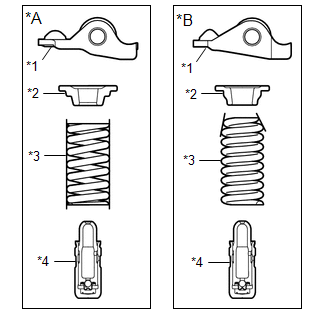

*A

Tipo A

*B

Tipo B

*1

Subconjunto n° 1 del balancín de la válvula

*2

Retén del muelle de la válvula

*3

Muelle interno de compresión

*4

Conjunto del dispositivo de ajuste de holgura de la válvula

(a) Tipo A:

(1) Coloque el subconjunto de la culata sobre tacos de madera.

(2) Aplique una capa de aceite de motor en la zona del extremo de la válvula de escape, tal y como se muestra en la ilustración.

*a

30 mm (1.18 pulg.) o más

(3) Coloque la válvula de escape, el anillo de compresión interior y el retén del muelle de la válvula en el subconjunto de la culata.

AVISO:

Instale las mismas piezas, combinadas de igual manera, en sus lugares originales.

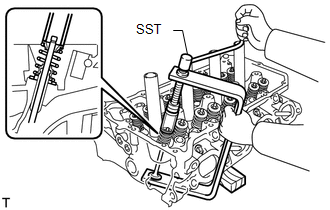

(4) Con una SST comprima el muelle de compresión interior y coloque las 2 mitades del bloqueo del retén del muelle de válvula.

SST: 09202-70020

09202-00010

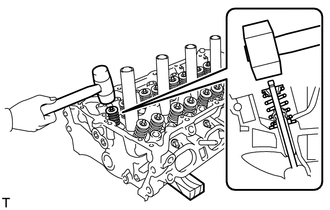

(5) Golpee suavemente la punta del vástago de válvula de escape con un martillo de cabeza de plástico hasta ajustarlo correctamente.

AVISO:

  • Tenga cuidado de no dañar la punta del vástago de válvula de escape.
  • Tenga cuidado de no dañar el retén de muelle de la válvula.

(b) Tipo B:

(1) Coloque el subconjunto de la culata sobre tacos de madera.

(2) Aplique una capa de aceite de motor en la zona del extremo de la válvula de escape, tal y como se muestra en la ilustración.

*a

30 mm (1.18 pulg.) o más

(3) Coloque la válvula de escape, el anillo de compresión interior y el retén del muelle de la válvula en el subconjunto de la culata.

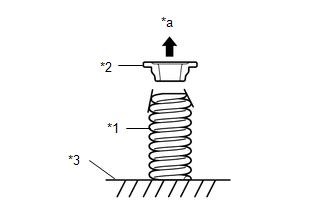

AVISO:

  • Instale el muelle de compresión interior con el lado de la cinta hacia arriba (hacia el retén del muelle de la válvula).
  • Instale las mismas piezas, combinadas de igual manera, en sus lugares originales.

*1

Muelle interno de compresión

*2

Retén del muelle de la válvula

*3

Subconjunto de culata

*4

Parte superior

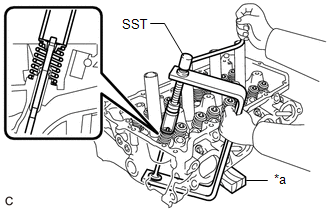

(4) Con una SST comprima el muelle de compresión interior y coloque las 2 mitades del bloqueo del retén del muelle de válvula.

SST: 09202-70020

SST: 09202-00021

*a

Taco de madera

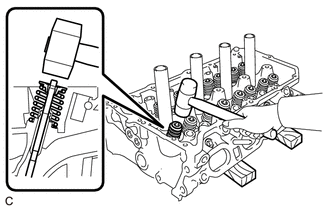

(5) Golpee suavemente la punta del vástago de válvula de escape con un martillo de cabeza de plástico hasta ajustarlo correctamente.

AVISO:

  • Tenga cuidado de no dañar la punta del vástago de válvula de escape.
  • Tenga cuidado de no dañar el retén de muelle de la válvula.

7. INSTALE EL TAPÓN DEL VÁSTAGO DE LA VÁLVULA

(a) Engrase los extremos del vástago de válvula con una fina capa de aceite de motor.

(b) Coloque los 16 tapones del vástago de válvula.

OBSERVACIÓN:

No deje caer los tapones del vástago de la válvula en el subconjunto de la culata.

8. INSTALE EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DE HOLGURA DE LA VÁLVULA

(a) Inspeccione todos los conjuntos de los dispositivos de ajuste de holgura de la válvula antes de instalarlos.

Haga clic aquí

(b) Instale los 16 conjuntos de dispositivo de ajuste de holgura de la válvula en el subconjunto de la culata.

AVISO:

Instale el conjunto del dispositivo de ajuste de holgura de la válvula en el mismo lugar del que se extrajo.

9. INSTALE EL SUBCONJUNTO DEL BALANCÍN DE LA VÁLVULA N° 1

(a) Engrase con aceite de motor las puntas del conjunto del dispositivo de ajuste de holgura de la válvula y los extremos del tapón del vástago de válvula.

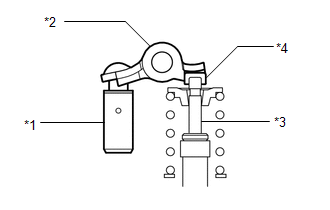

*1

Conjunto del dispositivo de ajuste de holgura de la válvula

*2

Subconjunto del balancín de la válvula n° 1

*3

Vástago de la válvula

*4

Tapón del vástago de la válvula

(b) Asegúrese de que el subconjunto del balancín de la válvula n° 1 está colocado tal como se muestra en la ilustración.

    SustituciÓn

    ReparaciÓn
