Toyota Corolla Manual de Taller: Componentes

COMPONENTES

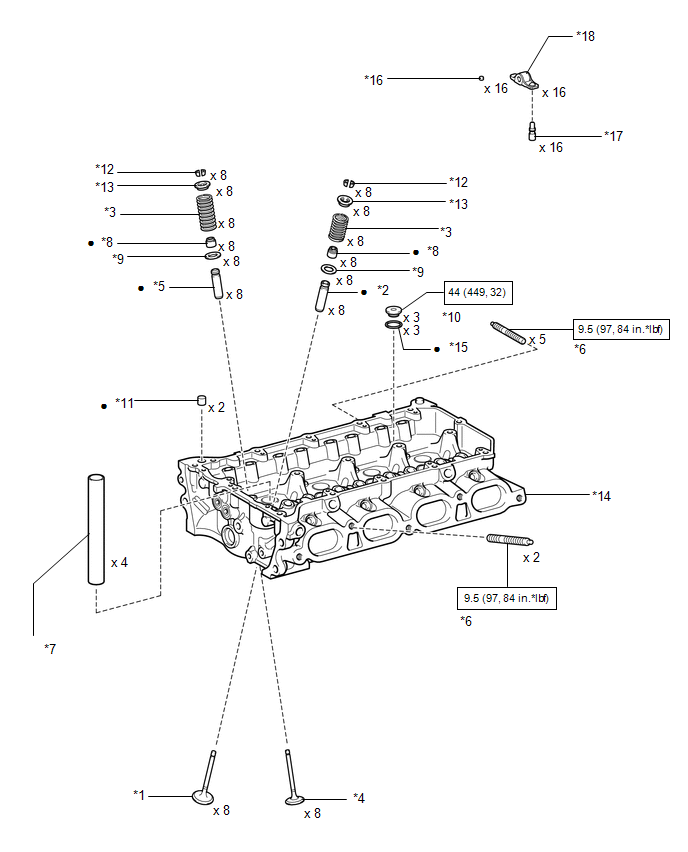

ILUSTRACIÓN

*1

VÁLVULA DE ADMISIÓN

*2

CASQUILLO DE GUÍA DE LA VÁLVULA DE ADMISIÓN

*3

MUELLE DE COMPRESIÓN INTERNO

*4

VÁLVULA DE ESCAPE

*5

CASQUILLO DE GUÍA DE LA VÁLVULA DE ESCAPE

*6

ESPÁRRAGO PRISIONERO

*7

TUBO DE LA BUJÍA DE ENCENDIDO

*8

SELLO DE ACEITE DEL VÁSTAGO DE LA VÁLVULA

*9

ASIENTO DEL MUELLE DE LA VÁLVULA

*10

TAPÓN ROSCADO RECTO N° 2

*11

PASADOR DE ANILLO

*12

BLOQUEO DEL RETÉN DEL MUELLE DE LA VÁLVULA

*13

RETÉN DEL MUELLE DE LA VÁLVULA

*14

CULATA

*15

JUNTA

*16

TAPÓN DEL VÁSTAGO DE LA VÁLVULA

*17

CONJUNTO DEL DISPOSITIVO DE AJUSTE DE LA HOLGURA DE LA VÁLVULA

*18

SUBCONJUNTO DEL BALANCÍN DE LA VÁLVULA N° 1

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Pieza prerrecubierta

-

-

    Culata

    Desmontaje
