Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

El conjunto del motor con transeje pesa mucho. Asegúrese de seguir el procedimiento que se describe en el manual de reparaciones, en caso contrario, el elevador del motor podría caer repentinamente.

PROCEDIMIENTO

1. INSTALE EL SOPORTE DEL MOTOR

Haga clic aquí

2. QUITE EL MOTOR DEL SOPORTE DE MOTOR

(a) Extraiga el conjunto del motor del soporte del motor.

3. INSTALE EL SUBCONJUNTO DE LA PLACA IMPULSORA Y LA CORONA DENTADA

Haga clic aquí

4. INSTALE EL CONJUNTO DEL TRANSEJE VARIABLE CONTINUO

Haga clic aquí

5. INSTALE EL CABLE DEL MOTOR

(a) Instale el cable del motor en el conjunto del motor con el transeje.

6. INSTALE EL CONJUNTO DEL MOTOR DE ARRANQUE

Haga clic aquí

7. INSTALE LA CUBIERTA LATERAL DEL ALOJAMIENTO DEL VOLANTE

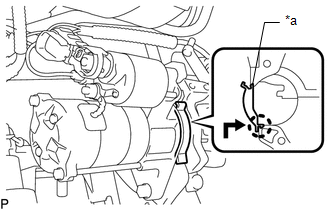

(a) Inserte la parte saliente en el extremo del subconjunto del bloque de cilindros y ajuste la garra en el conjunto del refuerzo del cárter.

AVISO:

  • Para saber si la garra está bien ajustada, asegúrese de que hace clic.
  • Sustituya la cubierta lateral del alojamiento del volante por una nueva si la garra no se ajusta bien o está deformada.

*a

Parte saliente

8. CONECTE EL CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA

(a) Conecte el conjunto de la manguera de derivación de agua n° 1 en la tubería de derivación de agua, y deslice el clip para fijarla.

9. INSTALE LA MANGUERA DE ENTRADA DE AGUA DE LA CALEFACCIÓN

(a) Instale la manguera de entrada de agua de la calefacción al subconjunto de la culata y deslice el clip para fijarla.

10. INSTALE LA MANGUERA DE SALIDA DE AGUA DE LA CALEFACCIÓN

(a) Instale la manguera de salida de agua de la calefacción a la tubería de derivación de agua n° 1 y deslice el clip para fijarla.

11. INSTALE TEMPORALMENTE EL AISLANTE DE MONTAJE DELANTERO DEL MOTOR

OBSERVACIÓN:

Realice este procedimiento solo cuando sea necesario sustituir el aislante de montaje del motor delantero.

(a) Instale provisionalmente el aislante delantero de montaje del motor en el soporte de montaje delantero del motor con el perno pasante y la tuerca.

12. INSTALE TEMPORALMENTE EL AISLANTE DE MONTAJE TRASERO DEL MOTOR

OBSERVACIÓN:

Realice este procedimiento solo cuando sea necesario sustituir el aislante de montaje trasero del motor.

(a) Instale de manera provisional el aislante de montaje trasero del motor en el soporte de montaje trasero del motor con el perno pasante.

13. INSTALE EL AISLANTE DE MONTAJE IZQUIERDO DEL MOTOR

OBSERVACIÓN:

Realice este procedimiento solo cuando sea necesario sustituir el aislante de montaje izquierdo del motor.

(a) Instale el aislante de montaje izquierdo del motor con los 4 pernos.

Torque:

52 N·m {530 kgf·cm, 38 ft·lbf}

14. INSTALE EL SUBCONJUNTO DERECHO DEL AISLANTE DE MONTAJE DEL MOTOR

OBSERVACIÓN:

Realice este procedimiento solo cuando sea necesario sustituir el subconjunto derecho del aislante del soporte del motor.

(a) Instale el subconjunto derecho del aislante de montaje del motor con los 3 pernos.

Torque:

52 N·m {530 kgf·cm, 38 ft·lbf}

15. INSTALE EL CONJUNTO DEL MOTOR CON EL TRANSEJE

(a) Fije el conjunto del motor con transeje en el elevador del motor.

AVISO:

  • Utilizando dispositivos de plataforma elevadora y dispositivos de ajuste de altura, coloque de forma horizontal el conjunto del motor con transeje.
  • Para evitar la deformación del cárter de aceite, no fije ningún accesorio bajo el cárter de aceite del conjunto del motor con transeje.

(b) Accione el elevador del motor y eleve el conjunto del motor con transeje a la posición en que el aislante izquierdo de montaje del motor y el subconjunto del aislante derecho de montaje del motor se puedan instalar.

ADVERTENCIA:

No coloque el conjunto del motor con transeje en una posición más elevada de la necesaria. Si el conjunto del motor con transeje se coloca en una posición demasiado elevada, el vehículo también podría elevarse.

AVISO:

  • Asegúrese de que el conjunto del motor con transeje está despejado de cables y mangueras.
  • Mientras sube el conjunto del motor con transeje, procure que no entre en contacto con el vehículo.

(c) Instale el aislante de montaje izquierdo del motor con el perno pasante y la tuerca.

Torque:

56 N·m {571 kgf·cm, 41 ft·lbf}

OBSERVACIÓN:

Cuando apriete el perno pasante, evite que gire la tuerca.

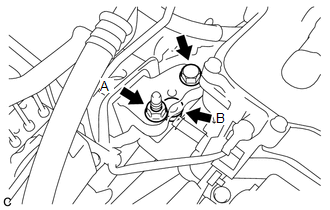

(d) Instale el subconjunto del aislante derecho de montaje del motor con el perno y las 2 tuercas.

Torque:

Tuerca A :

95 N·m {969 kgf·cm, 70 ft·lbf}

Tuerca B :

52 N·m {530 kgf·cm, 38 ft·lbf}

Perno :

95 N·m {969 kgf·cm, 70 ft·lbf}

16. INSTALE PROVISIONALMENTE EL SUBCONJUNTO DEL ELEMENTO DE MONTAJE CENTRAL DEL MOTOR

Haga clic aquí

17. INSTALE EL SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

Haga clic aquí

18. INSTALE COMPLETAMENTE EL SUBCONJUNTO DEL ELEMENTO DE MONTAJE CENTRAL DEL MOTOR

Haga clic aquí

19. QUITE EL SOPORTE DEL MOTOR

Haga clic aquí

20. INSTALE EL SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

(a) Coloque el soporte de la abrazadera del mazo de cables con el perno.

Torque:

39 N·m {398 kgf·cm, 29 ft·lbf}

21. INSTALE EL PERNO DE FIJACIÓN DEL CONJUNTO DEL CONVERTIDOR DE PAR Y LA PLACA IMPULSORA

Haga clic aquí

22. INSTALE LA CUBIERTA INFERIOR DEL ALOJAMIENTO DEL VOLANTE DE INERCIA

(a) Instale la cubierta inferior del alojamiento del volante.

23. INSTALE TOTALMENTE EL AISLANTE DE MONTAJE TRASERO DEL MOTOR

(a) Apriete el aislante de montaje trasero del motor en el soporte de montaje del motor con el perno pasante.

Torque:

65 N·m {663 kgf·cm, 48 ft·lbf}

24. INSTALE TOTALMENTE EL AISLANTE DE MONTAJE DELANTERO DEL MOTOR

(a) Apriete el aislante de montaje delantero del motor con el perno pasante y la tuerca.

Torque:

52 N·m {530 kgf·cm, 38 ft·lbf}

25. INSTALE EL CONJUNTO DEL EJE PROPULSOR DELANTERO

Haga clic aquí

26. COLOQUE EL CONJUNTO DEL TUBO DE ESCAPE DELANTERO (TWC: Catalizador delantero y trasero)

Haga clic aquí

27. CONECTE EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1

Haga clic aquí

28. CONECTE EL MAZO DE CABLES

(a) Instale el cable del motor n° 3 en el conjunto del transeje variable continuo con el perno y conecte la abrazadera.

Torque:

12.5 N·m {127 kgf·cm, 9 ft·lbf}

(b) Conecte los 3 conectores del mazo de cables.

(c) Enganche las 2 garras para conectar el mazo de cables al conjunto del bloque de relés y bloque de empalmes del compartimiento del motor.

(d) Instale las 2 tuercas en el conjunto del bloque de relés y bloque de empalmes del compartimiento del motor.

Torque:

8.4 N·m {86 kgf·cm, 74 in·lbf}

(e) Instale la cubierta del bloque de relés n° 1 del compartimiento del motor en el conjunto del bloque de relés y bloque de empalmes del compartimiento del motor.

(f) Conecte la abrazadera del mazo de cables.

(g) Conecte el conector del ECM y baje la palanca.

29. INSTALE EL CONJUNTO DEL COMPRESOR CON POLEA

(a) Utilice una llave de cubo "TORX" E8 para instalar los 2 espárragos prisioneros y el conjunto del compresor con polea.

Torque:

9.8 N·m {100 kgf·cm, 87 in·lbf}

(b) Instale los 2 pernos y las 2 tuercas.

Torque:

25 N·m {255 kgf·cm, 18 ft·lbf}

(c) Enganche la abrazadera.

(d) Conecte los 2 conectores.

30. INSTALE EL SOPORTE N° 2 DEL GENERADOR

(a) Instale el soporte del generador n° 2 con el perno.

Torque:

25 N·m {255 kgf·cm, 18 ft·lbf}

31. INSTALE EL CONJUNTO DEL GENERADOR

Haga clic aquí

32. INSTALE LA CORREA TRAPEZOIDAL RANURADA

Haga clic aquí

33. CONECTE EL SUBCONJUNTO DEL TUBO DE COMBUSTIBLE

(a) Conecte el conector del tubo de combustible en el tubo de combustible.

ADVERTENCIA:

Alinee el conector de la tubería de combustible con el tubo de combustible y luego inserte a presión el conector de la tubería de combustible hasta que el retén haga "clic". En caso de que la conexión esté muy apretada, aplique una pequeña cantidad de aceite de motor en el extremo del tubo de combustible. Tras conectarlos, tire del conector de la tubería y el tubo de combustible para comprobar que están firmemente conectados.

(b) Enganche la garra e instale la abrazadera n° 1 del tubo de combustible.

34. CONECTE LA MANGUERA DE ENTRADA DE AGUA DE LA CALEFACCIÓN

Haga clic aquí

35. CONECTE LA MANGUERA DE SALIDA DE AGUA DE LA CALEFACCIÓN

Haga clic aquí

36. CONECTE LA UNIÓN A LA MANGUERA DEL TUBO DEL CONECTOR

(a) Conecte la unión a la manguera del tubo del conector en el tubo de aire y deslice el clip para fijarlo.

37. CONECTE LA MANGUERA DE ALIMENTACIÓN DE VAPOR DE COMBUSTIBLE N° 1

(a) Conecte la manguera de alimentación de vapor de combustible n° 1 a la válvula de servicio de conmutación de vacío, y deslice el clip para fijarlo.

38. INSTALE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

Haga clic aquí

39. CONECTE LA MANGUERA DEL RADIADOR N° 2

(a) Conecte la manguera del radiador n° 2 a la entrada de agua y deslice el clip para fijarla.

40. CONECTE LA MANGUERA DEL RADIADOR N° 1

(a) Conecte la manguera del radiador n° 1 al subconjunto de la culata y deslice el clip para fijarla.

(b) Conecte la manguera del tapón del respiradero a la abrazadera.

41. INSTALE EL SOPORTE DE LA BATERÍA

(a) Instale el soporte de la batería con los 4 pernos.

Torque:

12.8 N·m {131 kgf·cm, 9 ft·lbf}

(b) Conecte el tubo del radiador al soporte de la batería con los 2 pernos.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

(c) Conecte las 2 abrazaderas del mazo de cables en el soporte de la batería.

42. INSTALE LA BATERÍA

(a) Instale el perno de la abrazadera de la batería al soporte del portabatería.

(b) Instale la bandeja de la batería y la batería en el portabatería.

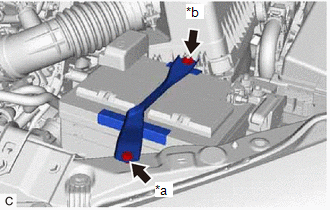

(c) Instale el subconjunto de la abrazadera de la batería con el perno y la tuerca.

Torque:

Perno :

6.5 N·m {66 kgf·cm, 58 in·lbf}

Tuerca :

3.5 N·m {36 kgf·cm, 31 in·lbf}

*a

Perno

*b

Tuerca

(d) Conecte el cable al terminal positivo (+) de la batería.

Torque:

5.4 N·m {55 kgf·cm, 4 ft·lbf}

43. INSTALE EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

(a) Conecte la abrazadera del mazo de cables al subconjunto de la caja del depurador de aire.

(b) Instale el subconjunto de la caja depuradora de aire con los 3 pernos.

Torque:

7.0 N·m {71 kgf·cm, 62 in·lbf}

(c) Instale el subconjunto del elemento de filtro del depurador de aire en el subconjunto de la caja del depurador de aire.

44. INSTALE LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

Haga clic aquí

45. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

(a) Conecte el cable al terminal negativo (-) de la batería.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

46. AÑADA ACEITE DE MOTOR

Haga clic aquí

47. AÑADA REFRIGERANTE DEL MOTOR

Haga clic aquí

48. AÑADA LÍQUIDO DEL TRANSEJE VARIABLE CONTINUO

Haga clic aquí

49. COMPRUEBE EL NIVEL DE ACEITE DEL MOTOR

Haga clic aquí

50. VERIFIQUE LA POSICIÓN DE LA PALANCA DE CAMBIOS

Haga clic aquí

51. AJUSTE LA POSICIÓN DE LA PALANCA DE CAMBIOS

Haga clic aquí

52. EFECTÚE LA INICIALIZACIÓN

Haga clic aquí

53. COMPRUEBE SI HAY FUGAS DE COMBUSTIBLE

Haga clic aquí

54. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE

Haga clic aquí

55. COMPRUEBE SI HAY FUGAS DE ACEITE

56. COMPRUEBE SI HAY FUGAS DE GASES DE ESCAPE

57. INSTALE LA CUBIERTA INFERIOR DERECHA DEL MOTOR

(a) Coloque la cubierta inferior derecha del motor con 3 pernos, 2 tornillos y 4 clips.

58. INSTALE LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

(a) Coloque la cubierta inferior izquierda del motor con 2 pernos, 2 tornillos y 3 clips.

59. INSTALE LAS RUEDAS DELANTERAS

Torque:

103 N·m {1,050 kgf·cm, 76 ft·lbf}

60. COMPRUEBE EL AJUSTE DEL ENCENDIDO

Haga clic aquí

61. COMPRUEBE EL RÉGIMEN DE RALENTÍ DEL MOTOR

Haga clic aquí

62. COMPRUEBE EL CO/HC

Haga clic aquí

63. AJUSTE LA ALINEACIÓN DE LAS RUEDAS DELANTERAS

Haga clic aquí

64. COLOQUE LA TAPA DE LA CULATA N° 2

(a) Enganche los 2 clips delanteros y los 2 clips traseros para instalar la tapa de la culata n° 2.

AVISO:

  • Asegúrese de enganchar bien los clips.
  • No aplique demasiada fuerza ni golpee la tapa de la culata n° 2 para enganchar los clips. Si lo hace, podría romper la tapa de la culata n° 2.

65. COMPRUEBE LA SEÑAL DEL SENSOR DE VELOCIDAD

Con VSC: Haga clic aquí

Sin VSC: Haga clic aquí
